ВКЭ цельносварные
Пример условного обозначения аппарата при заказе: Аппарат вертикальный — В, с нижним коническим — К и верхним эллиптическим — Э днищами, цельносварный — 1, без рубашки и без внутренних устройств — 1, номинальным объемом 5 м³, на условное давление 0,6 МПа: Аппарат ВКЭ1-1-5-0,6
- Описание
- Характеристики
- Отзывы 0
Вертикальные цельносварные аппараты с нижним коническим отбортованным и верхним эллиптическим днищами ВКЭ предназначены для приёма, хранения и выдачи жидких и газообразных сред (в том числе вредных, взрыво- и пожароопасных веществ) при условном давлении в аппарате 0,6 и 1,0 МПа. Выдача жидких сред может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Аппараты могут быть использованы в качестве отстойников.

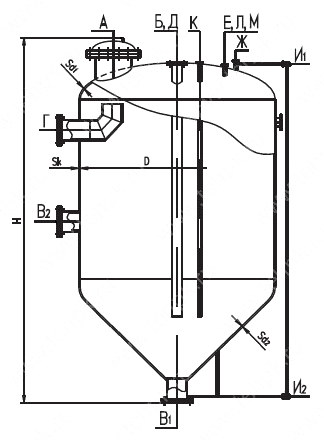

Вертикальный цельносварный аппарат с нижним коническим отбортованным и верхним эллиптическими днищами ВКЭ
|
А |
Люк |
|
Б |
Вход среды |
|
В1 |
Выход среды |
|
В2 |
Выход среды |
|
Г |
Перелив среды |
|
Д |
Труба передавливания |
|
Е |
Установка предохранительного клапана |
|
Ж |
Установка манометра |
|
И1-2 |
Установка колонки указателя уровня трубчатого типа |
|
К |
Установка уровнемера типа УБ |
|
Л |
Установка термометра |
|
М |
Резервный |
Основные технические характеристики аппаратов ВКЭ:
|
Обозначение |
Объем, |
Условное |
Диаметр, |
Толщина, мм |
Исполнение на |
Высота, |
Масса, |
||
|
стенки, Sk |
днища, |
опорах-лапах, ширина, мм |
опорах-стойках, ширина, мм |
||||||
|
ВКЭ1-1-1 |
1 |
0,6 |
1000 |
6 |
1350 |
1140 |
2150 |
445 |
|
|
1,0 |
6 |
8/8 |
1360 |
2155 |
510 |
||||
|
ВКЭ1-1-2 |
2 |
0,6 |
1200 |
6 |
1635 |
1335 |
2750 |
650 |
|
|
1,0 |
8 |
1645 |
2745 |
760 |
|||||
|
ВКЭ1-1-3,2 |
3,2 |
0,6 |
1400 |
6 |
8/8 |
1925 |
1520 |
3255 |
860 |
|
1,0 |
8 |
10/10 |
1930 |
3260 |
1070 |
||||
|
ВКЭ1-1-5 |
5 |
0,6 |
1600 |
8 |
2240 |
1755 |
3850 |
1395 |
|
|
1,0 |
10 |
2250 |
3860 |
1685 |
|||||
|
ВКЭ1-1-6,3 |
6,3 |
0,6 |
8 |
2240 |
4160 |
1665 |
|||
|
1,0 |
10 |
2250 |
4170 |
1990 |
|||||
|
ВКЭ1-1-10 |
10 |
0,6 |
2000 |
8 |
10/10 |
2695 |
2130 |
4600 |
2320 |
|
1,0 |
10 |
12/12 |
2700 |
2570 |
|||||
Материальное исполнение:
|
Шифр |
Марка стали |
Рабочая температура |
|
|
минимальная |
максимальная |
||
|
1 |
Всп3сп5 ГОСТ 380-88 |
-20 |
300 |
|
2 |
09Г2С ГОСТ 5520-79 |
-60 |
|
|
16ГС ГОСТ 5520-79 |
-40 |
||
|
3 |
12х18Н10Т, 10х17Н13М2Т и 10×17Н13МЗТ |
-70 |
|
|
4 |
08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72 |
-40 |
|
|
08х18Г8Н2Т ГОСТ 5632-72 |
-20 |
||
|
5 |
ВСтЗсп5+12х18Н10Т ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85 |
-20 |
|
|
6 |
09Г2С+12х18Н10Т 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85 |
-60 |
|
|
09Г2С+08х13 ГОСТ 10885-85 |
-40 |
||
Условные проходы штуцеров:
|
Обозначение |
Назначение |
Объем аппарата, м³ |
Вылет, |
||||||||||||
|
1 |
2 |
3,2 |
5 |
6,3 |
10 |
16 |
25 |
40 |
50 |
63 |
80 |
100 |
|||
|
Проход условный, мм |
|||||||||||||||
|
А |
Люк |
400 |
500 |
220 |
|||||||||||
|
Б |
Вход среды |
50 |
80 |
100 |
150 |
200 |
50 |
||||||||
|
В1 |
Выход среды |
80 |
150 |
250 |
300 |
— |
|||||||||
|
В2 |
Выход среды |
50 |
100 |
— |
|||||||||||
|
Г |
Перелив среды |
150 |
250 |
300 |
— |
||||||||||
|
Д |
Труба передавливания |
80 |
100 |
150 |
200 |
50 |
|||||||||
|
Е |
Установка |
50 |
100 |
135 |
|||||||||||
|
Ж |
Установка манометра |
50 |
135 |
||||||||||||
|
И1-2 |
Установка колонки указателя уровня трубчатого типа |
20 |
— |
||||||||||||
|
К |
Установка уровнемера типа УБ |
50 |
135 |
||||||||||||
|
Л |
Установка термометра |
50 |
— |
||||||||||||
|
М1 |
Резервный |
50 |
135 |
||||||||||||
|
М2 |
Резервный |
150 |
p align=»center»> 160 | ||||||||||||
|
Н1-2 |
Вход теплоносителя |
50 |
140 |
||||||||||||
|
П |
Выход теплоносителя |
50 |
|||||||||||||
|
Р |
Установка трубного пучка |
400 |
— |
||||||||||||
|
С |
Установка погружного насоса |
450 |
— |
||||||||||||
|
Т |
Выдача среды |
50 |
|||||||||||||
