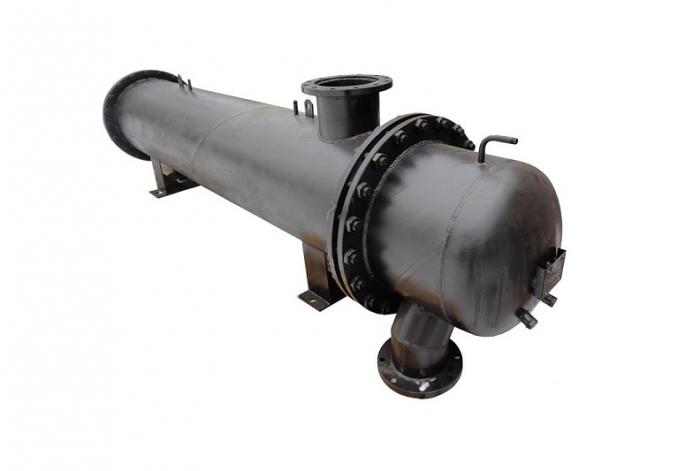

Охладители выпара ОВВ, ОВВ-М
- Описание
- Характеристики
- Отзывы 0
Охладитель выпара вакуумный (ОВВ), (ОВВ-М) предназначен для конденсации максимального количества пара из отводимой от деаэратора парогазовой смеси и утилизации тепла этого пара. При охлаждении выпара происходит резкое сокращение объёма парогазовой смеси, что особенно важно для обеспечения нормальной работы воздухоотсасывающих устройств.
Охладитель выпара представляет собой кожухотрубный теплообменник, состоящий из горизонтального корпуса, в котором размещена трубная система (трубная доска крепится к корпусу с помощью сварки для избежания присосов воздуха). Внутри трубок движется химочищенная вода (часть потока исходной воды), которая затем направляется в деаэратор. Для обеспечения необходимого расхода выпара при всех нагрузках деаэратора расход воды на охладитель выпара должен соответствовать номинальной производительности. Конденсат из охладителя выпара отдельным трубопроводом через гидрозатвор возвращается в деаэратор (на переливную тарелку) или сливается в дренажные баки, с этой целью охладитель наклонен в сторону отвода конденсата.

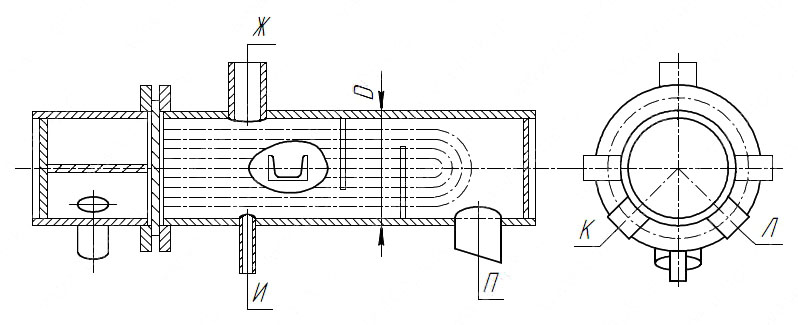

Охладитель выпара ОВВ
Таблица штуцеров
|
Обозначение |
Наименование |
|
Ж |
Отвод паровоздушной смеси к эжектору |
|
И |
Отвод конденсата |
|
К |
Подвод охлаждающей воды |
|
Л |
Отвод охлаждающей воды |
|
П |
Подвод выпара |
Основные характеристики охладителей выпара типа ОВВ:
|
Марка |
Поверхность теплообмена, м² |
Давление |
Температура, ºС |
Среда |
Диаметр |
|||
|
в трубной |
в корпусе |
в трубной |
в корпусе |
в трубной |
в корпусе |
|||
|
ОВВ-2 |
2 |
0,5(5) |
0,12(12) |
50-80 |
104 |
вода |
пар, вода |
325х8 |
|
ОВВ-8 |
8 |
0,5(5) |
0,12(12) |
50-80 |
104 |
вода |
пар, вода |
426х9 |
|
ОВВ-16 |
16 |
0,5(5) |
0,12(12) |
50-80 |
104 |
вода |
пар, вода |
426х9 |
|
ОВВ-24 |
24 |
0,5(5) |
0,12(12) |
50-80 |
104 |
вода |
пар, вода |
530х6 |
Основные характеристики охладителей выпара типа ОВВ-М:
|
Марка охладителя |
Поверхность теплообмена, м² |
Количество трубок в одном ходе, шт |
Давление |
Давление |
Диаметр корпуса, |
Масса, |
|
ОВВ-2М |
2,9 |
15 |
0,8 |
0,07 |
219 |
114 |
|
ОВВ-8М |
11,3 |
58 |
0,8 |
0,07 |
377 |
295 |
|
ОВВ-16М |
23,5 |
80 |
0,8 |
0,07 |
426 |
501 |
|
ОВВ-24М |
29,0 |
102 |
0,8 |
0,07 |
530 |
600 |
