Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и с температурным компенсатором на кожухе повышенной тепловой эффективности с расширителем на корпусе: испарители, теплообменники, холодильники и конденсаторы (в дальнейшем — аппараты) типа ИН, ИК, ТН, ТК, ХН, ХК, КН, КК и их модификации предназначены для испарения, нагрева, охлаждения и конденсации жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической и газовой отраслях промышленности. Теплообменные аппараты повышенной тепловой эффективности изготавливают по ТУ 26-02-1102-89.
Аппараты обеспечивают увеличение теплового потока в 1,4 раза по сравнению со стандартными. Это достигается за счет двух факторов:
1.Увеличение поверхности теплообмена за счет более полного заполнения межтрубного пространства, благодаря введению расширителей в районе штуцеров и применения труб с зауженными концами в рядах возле перегородок трубного пространств;
2.Увеличение коэффициента теплопередачи благодаря направлению специальными кольцевыми отбойниками среды межтрубного пространства на трубную решетку. В этом случае исключаются застойные зоны и в теплообмене участвует вся поверхность.
Аппараты предназначены для работы при температуре рабочих сред:
- испарители и теплообменники – от минус 70ºС до плюс 350ºС;
- холодильники и конденсаторы:
- в трубном пространстве – от минус 20ºС до плюс 60ºС;
- в межтрубном пространстве – от минус 20ºС до плюс 300ºС.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатические исполнения (У) и (Т), категория размещения 1 или 2 по ГОСТ 15150.
Сейсмичность районов, в которых возможна установка аппаратов, должна быть не более 6 баллов по 12-бальной шкале.
В зависимости от рабочих температур аппараты могут изготавливаться следующих исполнений:
- Н – низкотемпературное исполнение от минус 30ºС до плюс 100ºС;
- Н1 – низкотемпературное от минус 40ºС до плюс 100ºС;
- Н2 – низкотемпературное от минус 60ºС до плюс 100ºС;
- Н3 – низкотемпературное от минус 70ºС до плюс 100ºС;
- О – обыкновенное от минус 20ºС до плюс 100ºС;
- С – среднее от минус 20ºС до плюс 200ºС;
- В – высокотемпературное от минус 20ºС до плюс 300ºС;
- В1 – высокотемпературное от минус 20ºС до плюс 350ºС.
Теплообменные аппараты подразделяются:
- по назначению — на теплообменники — Т, холодильники — X, конденсаторы — К, испарители — И;
- по конструкции — на аппараты с неподвижными трубными решетками — Н и теплообменные аппараты с температурным компенсатором на кожухе — К.
- по расположению — на горизонтальные — Г (ТНГ, ТКГ, ХНГ, ХКГ, КНГ, ККГ) и вертикальные — В (ТНВ, ТКВ, ХНВ, ХКВ, КНВ, ККВ, ИНВ, ИКВ).
Аппараты изготавливаются диаметром 1000 и 1200мм.
Теплообменники

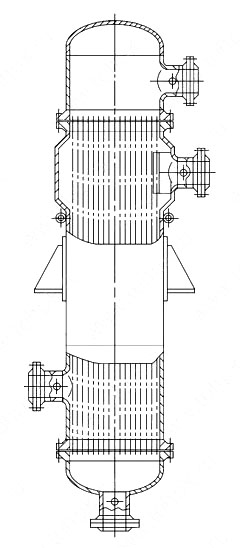

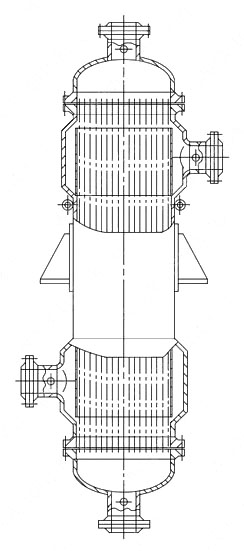

Теплообменник вертикальный, одноходовой |

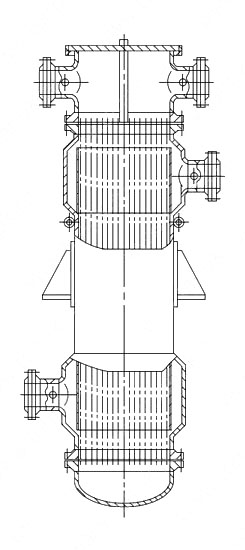

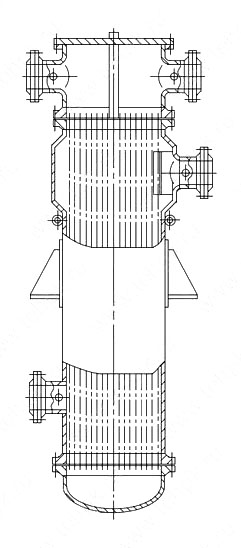

Теплообменник вертикальный, многоходовой |

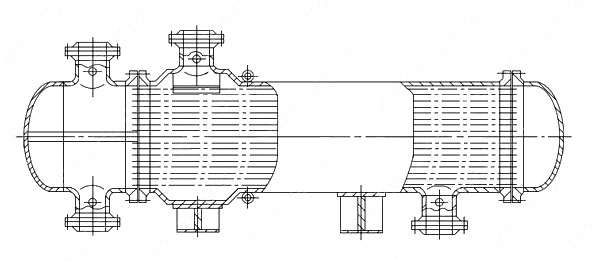

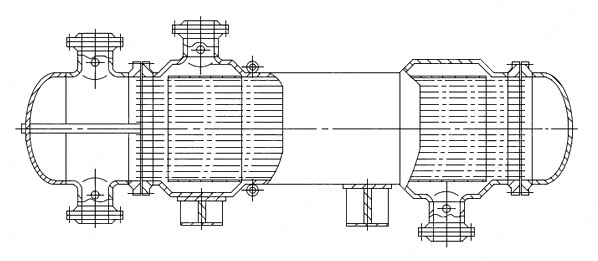

Теплообменник горизонтальный, одноходовой

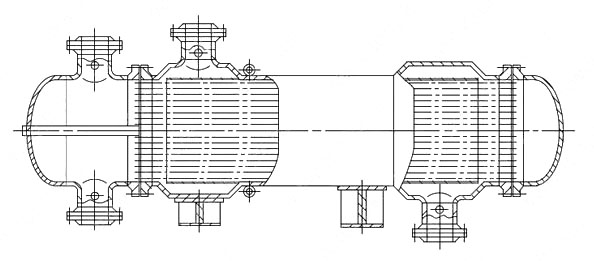

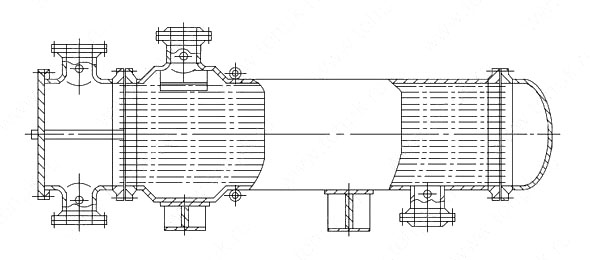

Теплообменник горизонтальный, многоходовой
Холодильники
Холодильники должны изготавливаться в следующих исполнениях:
Исполнение 1 — холодильники с камерой и поворотной плоской крышкой по трубному пространству;
Исполнение 2 — холодильники с камерой и приварным днищем по трубному пространству.

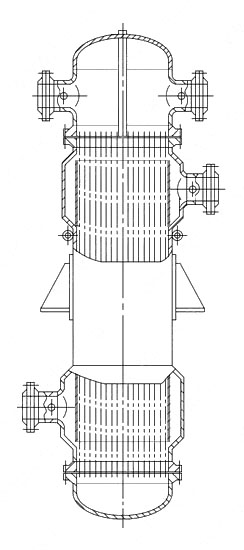

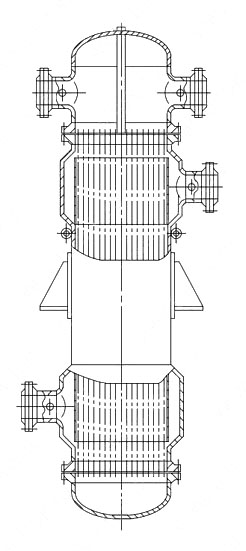

Холодильник вертикальный, исполнение 1 |

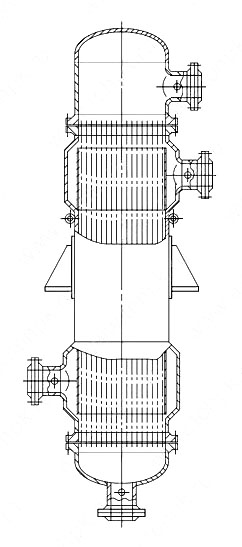

Холодильник вертикальный, исполнение 2 |

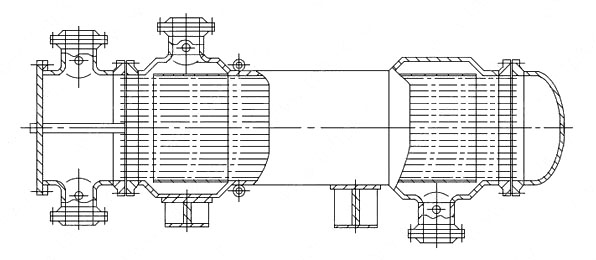

Холодильник горизонтальный, исполнение 1

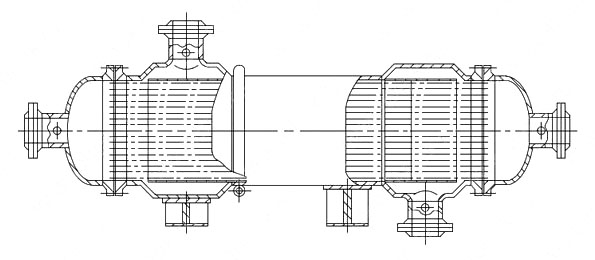

Холодильник горизонтальный, исполнение 2
Конденсаторы
Конденсаторы должны изготавливаться в следующих исполнениях:
Исполнение 1 — конденсаторы с камерой и поворотной плоской крышкой по трубному пространству;
Исполнение 2 — конденсаторы с камерой и приварным днищем по трубному пространству.
Конденсатор вертикальный, исполнение 1 |
Конденсатор вертикальный, исполнение 2 |
Конденсатор горизонтальный, исполнение 1
Конденсатор горизонтальный, исполнение 2
Испарители
Испарители должны изготавливаться в следующих исполнениях:
Исполнение 1 — с жидким, газообразным, парогазовым или парожидкостным теплоносителем в кожухе;
Исполнение 2 — с паровым теплоносителем в кожухе.
Испаритель, исполнение 1 |
Испаритель, исполнение 2 |
Дополнительные технические характеристики аппаратов:
Площадь поверхности теплообмена по наружному диаметру труб
Диаметр аппарата внутренний, мм |
Диаметр труб наружный, мм |
Поверхность теплообмена, м2, при длине труб, мм |
||
3000 |
4000 |
6000 |
||
1000 |
20 |
230 |
308 |
463 |
25 |
190 |
254 |
382 |
|
1200 |
20 |
335 |
448 |
674 |
25 |
274 |
367 |
552 |
Условные давления, Мпа:
Тип аппарата |
Диаметр кожуха |
Н |
К |
||
трубное |
межтрубное |
трубное |
межтрубное |
||
И |
1000 |
0,6; 1,0 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6; 1,0 |
0,6; 1,0; 1,6 |
1200 |
0,6; 1,0; 1,6; 2,5 |
||||
Т |
1000 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6; 1,0; 1,6 |
||
1200 |
0,6; 1,0; 1,6; 2,5 |
||||
Х |
1000 |
0,6 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6 |
0,6; 1,0; 1,6 |
1200 |
0,6; 1,0; 1,6; 2,5 |
||||
К |
1000 |
0,6; 1,0; 1,6; 2,5 |
|||
1200 |
0,6; 1,0; 1,6; 2,5 |
Примечание:
давление в трубах должно быть равно или менее давления в межтрубном пространстве.
Материальное исполнение аппаратов и их применяемость:
Исполнение |
Применяемость |
Материал |
||||
Т |
И |
Х |
К |
Кожуха |
Трубы |
|
М1 |
Н, О, С, В, В1 |
О, С, В |
Ст3сп5 и Ст3пс4 по ГОСТ 14637, 09Г2С-12 и 16 ГС по ГОСТ 5520 |
Сталь 10 по ГОСТ 8733 гр.В, ГОСТ 550 гр.А или трубы электросварные |
||
М8 |
Н, Н1, Н2,Н3, О, С, В, В1 |
— |
12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр.М2б |
12Х18Н10Т по ГОСТ 9941 или трубы электросварные |
||
М9 |
10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр.М2б |
10Х17Н13М2Т по ГОСТ 9941 |
||||
М10 |
Н, О, С |
О, С |
12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр.М2б |
12Х18Н10Т по ГОСТ 9941 или трубы электросварные |
||
М11 |
10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр.М2б |
10Х17Н13М2Т по ГОСТ 9941 |
||||
М12 |
— |
О, С |
09Г2С-12 по ГОСТ 5520 |
08Х22Н6Т по ГОСТ 9941 |
||
М25 |
Н, О, С |
Ст3сп5 и Ст3пс4 по ГОСТ 14637, 16ГС по ГОСТ 5520 |
12Х18Н10Т по ГОСТ 9941 или трубы электросварные |
|||
М26 |
10Х17Н13М2Т по ГОСТ 9941 |
Масса аппаратов, кг:
Диаметр аппарата внутренний, мм |
Давление условное в кожухе, МПа |
Длина теплообменных труб, Lt, мм |
Вид аппарата |
|||||||||
Теплообменники |
Испарители |
Холодильники |
Конденсаторы |
|||||||||
одноходовые |
многоходовые |
1 исп. |
2 исп. |
1 исп. |
2 исп. |
1 исп. |
2 исп. |
|||||
сортамент теплообменных труб, мм |
||||||||||||
20×2 |
25×2 |
20×2 |
25×2 |
25×2 |
||||||||
1000 |
0,6 |
3000 |
5130 |
4630 |
5360 |
4860 |
4800 |
4550 |
5070 |
4820 |
4810 |
4560 |
4000 |
6480 |
5810 |
6710 |
6040 |
5980 |
5680 |
6250 |
6000 |
5950 |
5700 |
||
6000 |
9030 |
8100 |
9260 |
8330 |
— |
— |
8540 |
8290 |
8160 |
7920 |
||
1 |
3000 |
5260 |
4770 |
5480 |
4990 |
4870 |
4640 |
5160 |
4910 |
4910 |
4860 |
|
4000 |
6610 |
5960 |
6830 |
6180 |
6060 |
5780 |
6350 |
6100 |
6050 |
5800 |
||
6000 |
9180 |
8240 |
9400 |
8460 |
— |
— |
8640 |
8390 |
8270 |
8020 |
||
1,6 |
3000 |
5720 |
5220 |
5920 |
5430 |
5170 |
4770 |
5450 |
5200 |
5030 |
4780 |
|
4000 |
7050 |
6400 |
7250 |
6600 |
6350 |
5900 |
6630 |
6380 |
6160 |
5910 |
||
6000 |
9620 |
8680 |
9830 |
8880 |
— |
— |
8920 |
8670 |
8380 |
8570 |
||
2,5 |
3000 |
6310 |
5810 |
6440 |
5940 |
5460 |
5000 |
5720 |
5470 |
5230 |
4980 |
|
4000 |
7710 |
7050 |
6980 |
7180 |
6700 |
5190 |
6960 |
6720 |
6430 |
6180 |
||
6000 |
10450 |
9520 |
10570 |
9640 |
— |
— |
9420 |
9170 |
8820 |
8570 |
||
4 |
3000 |
7820 |
7320 |
7990 |
7490 |
6100 |
5520 |
6380 |
6130 |
— |
— |
|
4000 |
9260 |
8600 |
9430 |
8770 |
7380 |
6770 |
7660 |
7410 |
— |
— |
||
6000 |
12190 |
11260 |
12360 |
11430 |
— |
— |
10310 |
10060 |
— |
— |
||
1200 |
0,6 |
3000 |
— |
— |
— |
— |
6590 |
6350 |
— |
— |
— |
— |
4000 |
8970 |
7940 |
9310 |
8280 |
8160 |
7870 |
8640 |
8280 |
8330 |
7970 |
||
6000 |
12700 |
11180 |
13030 |
11520 |
— |
— |
11880 |
11520 |
11530 |
11180 |
||
1 |
3000 |
— |
— |
— |
— |
6780 |
6530 |
— |
— |
— |
— |
|
4000 |
9250 |
8210 |
9530 |
8400 |
8370 |
8060 |
8840 |
8480 |
8520 |
8160 |
||
6000 |
12970 |
11450 |
13250 |
11730 |
— |
— |
12080 |
11730 |
11730 |
11370 |
||
1,6 |
3000 |
— |
— |
— |
— |
7190 |
6820 |
— |
— |
— |
— |
|
4000 |
9860 |
8830 |
10280 |
9240 |
8790 |
8400 |
9260 |
8900 |
8900 |
8500 |
||
6000 |
13710 |
12190 |
14130 |
12600 |
— |
— |
12620 |
12260 |
12260 |
11820 |
||
2,5 |
3000 |
— |
— |
— |
— |
7880 |
7190 |
— |
— |
— |
— |
|
4000 |
11250 |
10210 |
11540 |
10510 |
9600 |
8900 |
10020 |
9660 |
9660 |
8950 |
||
6000 |
15130 |
13620 |
15430 |
13920 |
— |
— |
13420 |
13060 |
13060 |
12320
|
