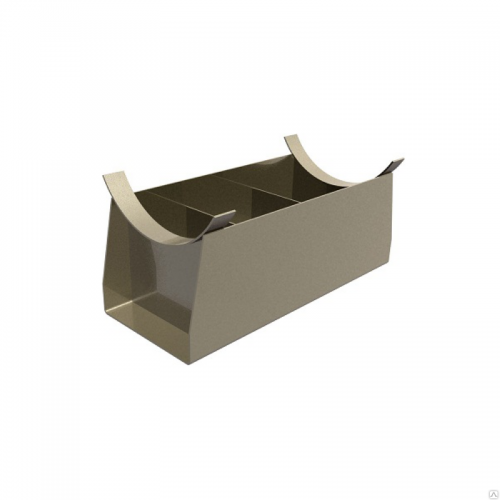

Опоры скользящие (Т15.00)
- Описание
- Характеристики
- Отзывы 0
Предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ 36-94-83).
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
Т.15.01 | 194 | 680 | 148 | 180 | 10,26 | |
Т.15.02 | 194 | 680 | 198 | 180 | 12,9 | |
Т.15.03 | 194 | 680 | 248 | 180 | 15,44 | |
Т.15.04 | 219 | 680 | 136 | 180 | 9,79 | |
Т.15.05 | 219 | 680 | 186 | 180 | 12,41 | |
Т.15.06 | 219 | 680 | 236 | 180 | 15,03 | |
Т.15.07 | 273 | 680 | 126 | 180 | 9,06 | |
Т.15.08 | 273 | 680 | 176 | 180 | 11,94 | |
Т.15.09 | 273 | 680 | 226 | 180 | 14,54 | |
Т.15.10 | 325 | 680 | 165 | 280 | 17,82 | |
Т.15.11 | 325 | 680 | 216 | 280 | 22,01 | |
Т.15.12 | 325 | 680 | 265 | 280 | 25,57 | |
Т.15.13 | 377 | 680 | 152 | 280 | 16,95 | |
Т.15.14 | 377 | 680 | 202 | 280 | 21,22 | |
Т.15.15 | 377 | 680 | 252 | 280 | 25,44 | |
Т.15.16 | 426 | 680 | 142 | 280 | 16,04 | |
Т.15.17 | 426 | 680 | 192 | 280 | 20,33 | |
Т.15.18 | 426 | 680 | 242 | 280 | 24,47 | |
Т.15.19 | 480 | 680 | 174 | 380 | 33,68 | |
Т.15.20 | 480 | 680 | 224 | 380 | 41,16 | |
Т.15.21 | 480 | 680 | 274 | 380 | 48,64 | |
Т.15.22 | 530 | 680 | 164 | 380 | 32,63 | |
Т.15.23 | 530 | 680 | 214 | 380 | 40,09 | |
Т.15.24 | 530 | 680 | 264 | 380 | 47,57 | |
Т.15.25 | 630 | 680 | 160 | 380 | 31,28 | |
Т.15.26 | 630 | 680 | 200 | 380 | 38,78 | |
Т.15.27 | 630 | 680 | 260 | 380 | 47,24 | |
Т.15.28 | 720 | 680 | 185 | 500 | 43,26 | |
Т.15.29 | 720 | 680 | 235 | 500 | 52,02 | |
Т.15.30 | 720 | 680 | 285 | 500 | 60,9 | |
Т.15.31 | 820 | 680 | 172 | 500 | 42,1 | |
Т.15.32 | 820 | 680 | 222 | 500 | 50,84 | |
Т.15.33 | 820 | 680 | 272 | 500 | 59,72 | |
Т.15.34 | 920 | 680 | 158 | 500 | 53,42 | |
Т.15.35 | 920 | 680 | 208 | 500 | 65,04 | |
Т.15.36 | 920 | 680 | 258 | 500 | 77,02 | |
Т.15.37 | 1020 | 680 | 218 | 700 | 77,18 | |
Т.15.38 | 1020 | 680 | 268 | 700 | 92,04 | |
Т.15.39 | 1020 | 680 | 318 | 700 | 107,1 | |
Т.15.40 | 1220 | 680 | 195 | 700 | 78,12 | |
Т.15.41 | 1220 | 680 | 245 | 700 | 92,78 | |
Т.15.42 | 1220 | 680 | 295 | 700 | 107,66 | |
Т.15.43 | 1420 | 680 | 172 | 700 | 93,52 | |
Т.15.44 | 1420 | 680 | 222 | 700 | 111,76 | |
Т.15.45 | 1420 | 680 | 272 | 700 | 130,66 |
