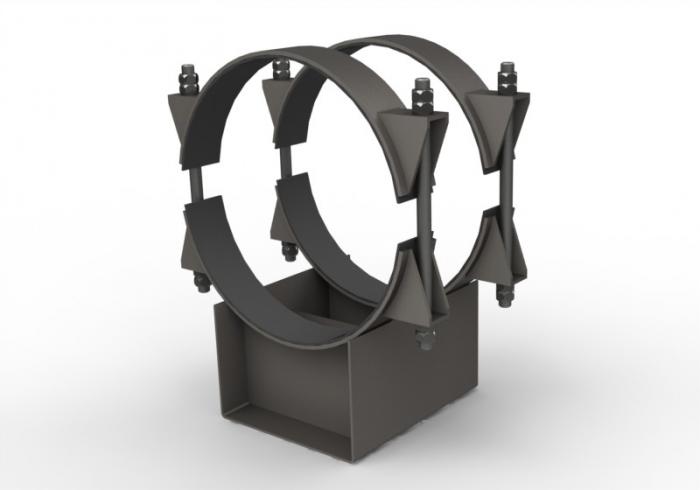

Опоры скользящие диэлектрические (Т17.00)

Предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 5).

Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.

Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.

Обозначение	Тип опоры	Наружный диаметр, Dн	Длина, мм	Высота, мм	Ширина, мм	Масса, кг
Т.17.01		194	340	200	180	10,42
Т.17.02		194	340	250	180	12,06
Т.17.03		194	340	300	180	13,6
Т.17.04		219	340	215	180	10,72
Т.17.05		219	340	265	180	12,3
Т.17.06		219	340	315	180	13,89
Т.17.07		273	340	240	180	13,16
Т.17.08		273	340	290	180	15,02
Т.17.09		273	340	340	180	16,61
Т.17.10		325	340	266	280	18,62
Т.17.11		325	340	316	280	21,29
Т.17.12		325	340	366	280	23,31
Т.17.13		377	340	292	280	22,14
Т.17.14		377	340	342	280	24,83
Т.17.15		377	340	392	280	27,57

Обозначение	Тип опоры	Наружный диаметр, Dн	Длина, мм	Высота, мм	Ширина, мм	Масса, кг
Т.17.16		377	340	292	280	23,71
Т.17.17		377	340	342	280	26,4
Т.17.18		377	340	392	280	29,14
Т.17.19		426	340	318	280	26,73
Т.17.20		426	340	368	280	29,46
Т.17.21		426	340	418	280	32,1
Т.17.22		480	340	345	380	45,95
Т.17.23		480	340	395	380	50,7
Т.17.24		480	340	445	380	54,75
Т.17.25		530	340	370	380	48,08
Т.17.26		530	340	420	380	52,91
Т.17.27		530	340	470	380	57,86
Т.17.28		630	340	420	380	50,02
Т.17.29		630	340	470	380	54,89
Т.17.30		630	340	520	380	59,82
Т.17.31		720	340	465		63,56
Т.17.32		720	340	515	500	69,78
Т.17.33		720	340	565	500	76,02
Т.17.34		820	340	515	500	67,84
