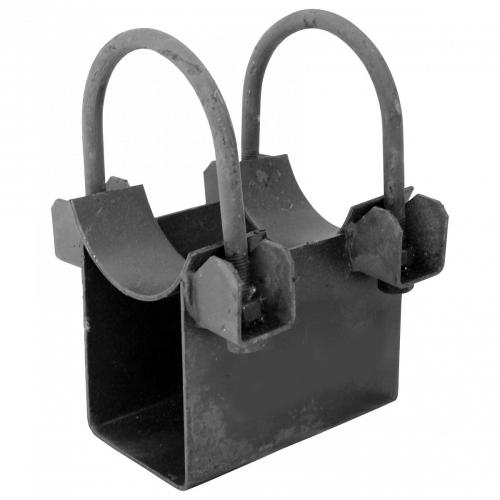

Предназначены для крепления стальных технологических трубопроводов с наружным диаметром dн от 57 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ 36-94-83).
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
ОПХ2-150.57 | Х2 | 57 | 170 | 150 | 55 | 2 |
ОПХ2-150.76 | Х2 | 76 | 170 | 150 | 55 | 2,1 |
ОПХ2-150.89 | Х2 | 89 | 170 | 150 | 55 | 2,3 |
ОПХ2-150.108 | Х2 | 108 | 170 | 150 | 100 | 4 |
ОПХ2-150.114 | Х2 | 114 | 170 | 150 | 100 | 4 |
ОПХ2-150.127 | Х2 | 127 | 170 | 150 | 100 | 4 |
ОПХ2-150.133 | Х2 | 133 | 170 | 150 | 100 | 5 |
ОПХ2-150.140 | Х2 | 140 | 170 | 150 | 100 | 5 |
ОПХ2-150.159 | Х2 | 159 | 170 | 150 | 100 | 6,3 |
ОПХ2-150.165 | Х2 | 165 | 170 | 150 | 100 | 6,3 |
ОПХ2-150.194 | Х2 | 194 | 170 | 150 | 190 | 8,6 |
ОПХ2-150.219 | Х2 | 219 | 170 | 150 | 190 | 10,2 |
ОПХ2-150.273 | Х2 | 273 | 170 | 150 | 190 | 14,3 |
ОПХ2-150.325 | Х2 | 325 | 220 | 150 | 280 | 21,8 |
ОПХ2-150.377 | Х2 | 377 | 220 | 150 | 280 | 24,1 |
ОПХ2-150.426 | Х2 | 426 | 220 | 150 | 280 | 29,4 |
ОПХ2-150.480 | Х2 | 480 | 220 | 150 | 400 | 32,4 |
ОПХ2-150.530 | Х2 | 530 | 220 | 150 | 400 | 41,1 |
ОПХ2-150.630 | Х2 | 630 | 220 | 150 | 400 | 55,6 |
