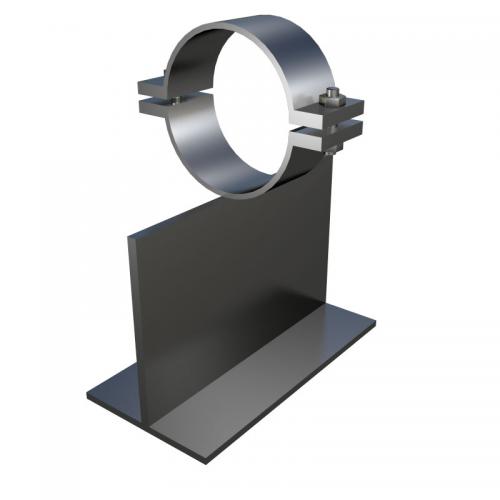

Опоры тавровые хомутовые (ТХ)
- Описание
- Характеристики
- Отзывы 0
Предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 «Опоры трубопроводов».
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
АС00, АС10, А11, АС11, А21, АС21 | ||||||
18 (25, 32, 38, 45)-ТХ-АС00 | АС00 | 100 | 70 | 50 | 1 | |
18 (25, 32, 38, 45)-ТХ-АС10 | АС10 | 100 | 100 | 50 | 1,1 | |
57-ТХ-А11 | А11 | 170 | 106 | 100 | 2,6 | |
57-ТХ-АС11 | АС11 | 170 | 106 | 100 | 2,5 | |
57-ТХ-А21 | А21 | 170 | 156 | 135 | 3,9 | |
57-ТХ-АС21 | АС21 | 170 | 156 | 100 | 3 | |
76-ТХ-А11 | А11 | 170 | 106 | 100 | 2,7 | |
76-ТХ-АС11 | АС11 | 170 | 106 | 100 | 2,6 | |
76-ТХ-А21 | А21 | 170 | 156 | 135 | 4 | |
76-ТХ-АС21 | АС21 | 170 | 156 | 100 | 3,1 | |
89-ТХ-А11 | А11 | 170 | 106 | 100 | 2,8 | |
89-ТХ-АС11 | АС11 | 170 | 106 | 100 | 2,7 | |
89-ТХ-А21 | А21 | 170 | 156 | 135 | 4,1 | |
89-ТХ-АС21 | АС21 | 170 | 156 | 100 | 3,2 |
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
А12, АС12, А22, АС22 | ||||||
57-ТХ-А12 | А12 | 340 | 106 | 100 | 5,2 | |
57-ТХ-АС12 | АС12 | 340 | 106 | 100 | 5 | |
57-ТХ-А22 | А22 | 340 | 156 | 135 | 7,8 | |
57-ТХ-АС22 | АС22 | 340 | 156 | 100 | 6 | |
76-ТХ-А12 | А12 | 340 | 106 | 100 | 5,4 | |
76-ТХ-АС12 | АС12 | 340 | 106 | 100 | 5,2 | |
76-ТХ-А22 | А22 | 340 | 156 | 135 | 8 | |
76-ТХ-АС22 | АС22 | 340 | 156 | 100 | 6,2 | |
89-ТХ-А12 | А12 | 340 | 106 | 100 | 5,6 | |
89-ТХ-АС12 | АС12 | 340 | 106 | 100 | 5,4 | |
89-ТХ-А22 | А22 | 340 | 156 | 135 | 8,2 | |
89-ТХ-АС22 | АС22 | 340 | 156 | 100 | 6,4 |
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
Б12, БС12, Б22, БС22 | ||||||
108-ТХ-Б12 | Б12 | 340 | 108 | 100 | 7,9 | |
108-ТХ-БС12 | БС12 | 340 | 108 | 100 | 7,7 | |
108-ТХ-Б22 | Б22 | 340 | 158 | 135 | 10,9 | |
108-ТХ-БС22 | БС22 | 340 | 158 | 100 | 8,9 | |
133-ТХ-Б12 | Б12 | 340 | 108 | 100 | 8,7 | |
133-ТХ-БС12 | БС12 | 340 | 108 | 100 | 8,6 | |
133-ТХ-Б22 | Б22 | 340 | 158 | 135 | 11,7 | |
133-ТХ-БС22 | БС22 | 340 | 158 | 100 | 9,7 | |
159-ТХ-Б12 | Б12 | 340 | 108 | 100 | 9,3 | |
159-ТХ-БС12 | БС12 | 340 | 108 | 100 | 9,1 | |
159-ТХ-Б22 | Б22 | 340 | 158 | 135 | 12,3 | |
159-ТХ-БС22 | БС22 | 340 | 158 | 100 | 10,3 |
