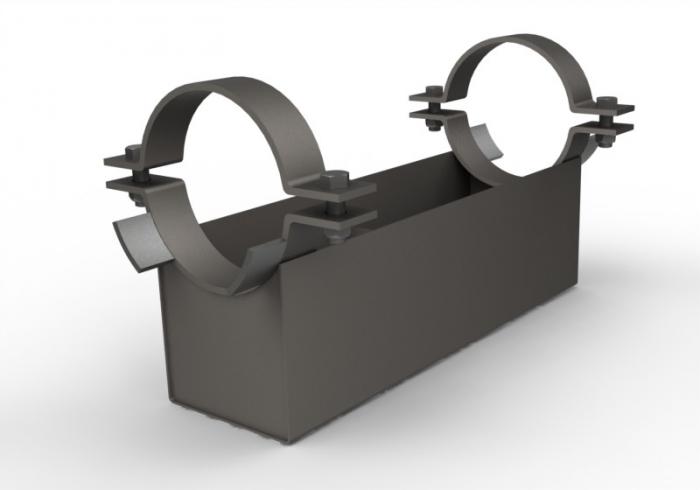

Предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 «Опоры трубопроводов».
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
А11, А21, АС11, АС21 | ||||||
57-КХ-А11 | А11, АС11 | 170 | 102 | 50 | 2,1 | |
57-КХ-А21 | А21, АС21 | 170 | 152 | 50 | 2,5 | |
76-КХ-А11 | А11, АС11 | 170 | 101 | 50 | 2,2 | |
76-КХ-А21 | А21, АС21 | 170 | 151 | 50 | 2,7 | |
89-КХ-А11 | А11, АС11 | 170 | 100 | 50 | 2,2 | |
89-КХ-А21 | А21, АС21 | 170 | 150 | 50 | 2,8 | |
108-КХ-А11 | А11, АС11 | 170 | 103 | 80 | 5,4 | |
108-КХ-А21 | А21, АС21 | 170 | 153 | 80 | 6 | |
133-КХ-А11 | А11, АС11 | 170 | 101 | 80 | 6,3 | |
133-КХ-А21 | А21, АС21 | 170 | 151 | 80 | 6,8 | |
159-КХ-А11 | А11, АС11 | 170 | 101 | 80 | 6,9 | |
159-КХ-А21 | А21, АС21 | 170 | 151 | 80 | 7,4 | |
219-КХ-А11 | А11, АС11 | 170 | 109 | 200 | 13,4 | |
219-КХ-А21 | А21, АС21 | 170 | 159 | 200 | 14,1 | |
273-КХ-А11 | А11, АС11 | 170 | 103 | 200 | 15,1 | |
273-КХ-А21 | А21, АС21 | 170 | 153 | 200 | 15,7 | |
325-КХ-А11 | А11, АС11 | 170 | 102 | 200 | 17,4 | |
325-КХ-А21 | А21, АС21 | 170 | 152 | 200 | 18,3 | |
377-КХ-А11 | А11, АС11 | 170 | 101 | 200 | 19,1 | |
377-КХ-А21 | А21, АС21 | 170 | 151 | 200 | 20 | |
426-КХ-А11 | А11, АС11 | 170 | 101 | 200 | 22,1 | |
426-КХ-А21 | А21, АС21 | 170 | 151 | 200 | 23,6 | |
530-КХ-А11 | А11, АС11 | 170 | 103 | 300 | 36,6 | |
530-КХ-А21 | А21, АС21 | 170 | 153 | 300 | 38,2 | |
630-КХ-А11 | А11, АС11 | 170 | 102 | 300 | 41 | |
630-КХ-А21 | А21, АС21 | 170 | 152 | 300 | 42,7 |
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
А12, А22, АС 12, АС22 | ||||||
57-КХ-А12 | А12, АС12 | 340 | 102 | 50 | 4,2 | |
57-КХ-А22 | А22, АС22 | 340 | 152 | 50 | 5,2 | |
76-КХ-А12 | А12, АС12 | 340 | 101 | 50 | 4,3 | |
76-КХ-А22 | А22, АС22 | 340 | 151 | 50 | 5,3 | |
89-КХ-А12 | А12, АС12 | 340 | 100 | 50 | 4,6 | |
89-КХ-А22 | А22, АС22 | 340 | 150 | 50 | 5,5 | |
108-КХ-А12 | А12, АС12 | 340 | 103 | 80 | 6,9 | |
108-КХ-А22 | А22, АС22 | 340 | 153 | 80 | 8,1 | |
133-КХ-А12 | А12, АС12 | 340 | 101 | 80 | 7,8 | |
133-КХ-А22 | А22, АС22 | 340 | 151 | 80 | 8,9 | |
159-КХ-А12 | А12, АС12 | 340 | 101 | 80 | 8,4 | |
159-КХ-А22 | А22, АС22 | 340 | 151 | 80 | 9,5 | |
219-КХ-А12 | А12, АС12 | 340 | 109 | 200 | 16,8 | |
219-КХ-А22 | А22, АС22 | 340 | 159 | 200 | 18 | |
273-КХ-А12 | А12, АС12 | 340 | 104 | 200 | 19,6 | |
273-КХ-А22 | А22, АС22 | 340 | 154 | 200 | 21,5 | |
325-КХ-А12 | А12, АС12 | 340 | 102 | 200 | 21 | |
325-КХ-А22 | А22, АС22 | 340 | 152 | 200 | 22,8 | |
377-КХ-А12 | А12, АС12 | 340 | 101 | 200 | 22,6 | |
377-КХ-А22 | А22, АС22 | 340 | 151 | 200 | 24,5 | |
426-КХ-А12 | А12, АС12 | 340 | 101 | 200 | 27,3 | |
426-КХ-А22 | А22, АС22 | 340 | 151 | 200 | 30 | |
530-КХ-А12 | А12, АС12 | 340 | 103 | 300 | 43,9 | |
530-КХ-А22 | А22, АС22 | 340 | 153 | 300 | 47,3 | |
630-КХ-А12 | А12, АС12 | 340 | 102 | 300 | 48,1 | |
630-КХ-А22 | А22, АС22 | 340 | 152 | 300 | 51,4 |
Обозначение | Тип опоры | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
А13, А23, АС13, АС23 | ||||||
219-КХ-А13 | А13, АС13 | 680 | 109 | 200 | 21,7 | |
219-КХ-А23 | А23, АС23 | 680 | 159 | 200 | 24 | |
273-КХ-А13 | А13, АС13 | 680 | 104 | 200 | 25,8 | |
273-КХ-А23 | А23, АС23 | 680 | 154 | 200 | 29,1 | |
325-КХ-А13 | А13, АС13 | 680 | 102 | 200 | 26,9 | |
325-КХ-А23 | А23, АС23 | 680 | 152 | 200 | 30,3 | |
377-КХ-А13 | А13, АС13 | 680 | 101 | 200 | 28,4 | |
377-КХ-А23 | А23, АС23 | 680 | 151 | 200 | 31,6 | |
426-КХ-А13 | А13, АС13 | 680 | 101 | 200 | 35,8 | |
426-КХ-А23 | А23, АС23 | 680 | 151 | 200 | 40,7 | |
530-КХ-А13 | А13, АС13 | 680 | 103 | 300 | 55,3 | |
530-КХ-А23 | А23, АС23 | 680 | 153 | 300 | 61,1 | |
630-КХ-А13 | А13, АС13 | 680 | 102 | 300 | 59,2 | |
630-КХ-А23 | А23, АС23 | 680 | 152 | 300 | 65 |
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № RU 227233 от 11.11.2008г
