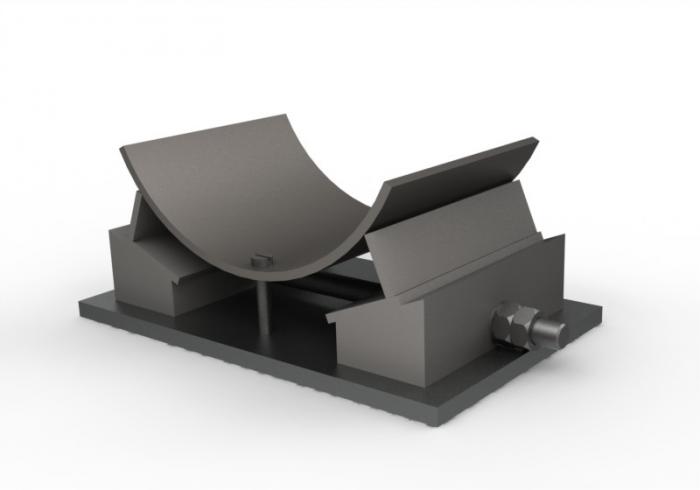

Предназначены для снижения горизонтальных нагрузок на опоры технологических трубопроводов, а также для обеспечения свободных тепловых перемещений трубопроводов относительно опоры. Также опоры регулируемые предназначены для трубопроводов обвязки нагнетателя, АВО газа, пылеуловителей, пунктов редуцирования газа КС.
Изготавливаются в соответствии с ТУ3680-001-04698606-04 «Опоры трубопроводов. Технические условия».
Пример условного обозначения: ОР.00-01
Материал изготовления: ст.3, северное исполнение – ст.09Г2
Опора регулируемая может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе при температуре от -600С до +450С.
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № RU 227233 от 11.11.2008 г
Обозначение | Исполнение | ||||
ОР.00 | ОР.00-01 | ОР.00-02 | ОР.00-03 | ОР.00-04 | |
Диаметр трубопровода, мм | 325 | 426 | 530 | 720 | 1020 |
Габаритные размеры, мм | |||||
Ширина | 350 | 350 | 350 | 350 | 350 |
Длина | 600 | 630 | 660 | 810 | 860 |
Высота | 131 | 155 | 181 | 237 | 312 |
Масса, кг | 42 | 45 | 51 | 70 | 83 |
Предел регулирования по высоте, мм | 0-25 |
