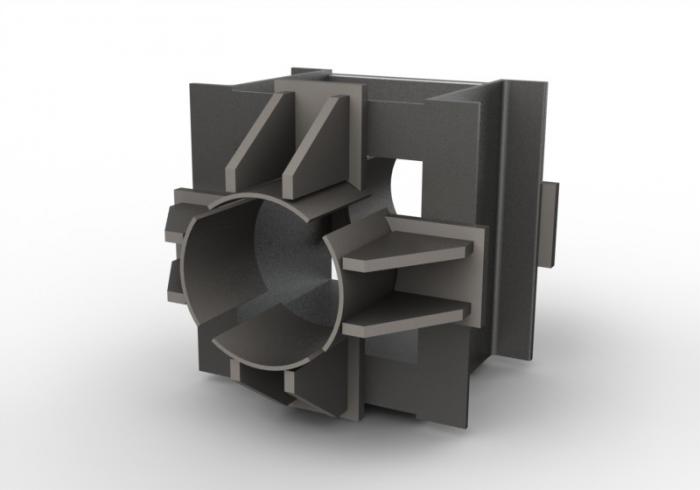

Опоры неподвижные лобовые четырёхупорные усиленные (Т7.00)
- Описание
- Характеристики
- Отзывы 0
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.
Опоры неподвижные лобовые четырёхупорные усиленные (Т7.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 426 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
| Обозначение | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.09 | 426 | 200 | 656 | 160 | 70,4 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.10 | 480 | 200 | 736 | 180 | 74,1 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.11 | 530 | 230 | 786 | 200 | 87,4 |
| Опоры неподвижные лобовые четырёхупорные усиленные 7.12 | 630 | 230 | 890 | 240 | 104 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.13 | 720 | 270 | 980 | 280 | 129,5 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.14 | 820 | 270 | 1080 | 300 | 134,7 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.15 | 920 | 270 | 1184 | 320 | 155,7 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.16 | 1020 | 290 | 1284 | 360 | 179,1 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.17 | 1220 | 340 | 1504 | 400 | 226,6 |
| Опоры неподвижные лобовые четырёхупорные усиленные Т7.18 | 1420 | 340 | 1704 | 500 | 271,7 |
