Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.

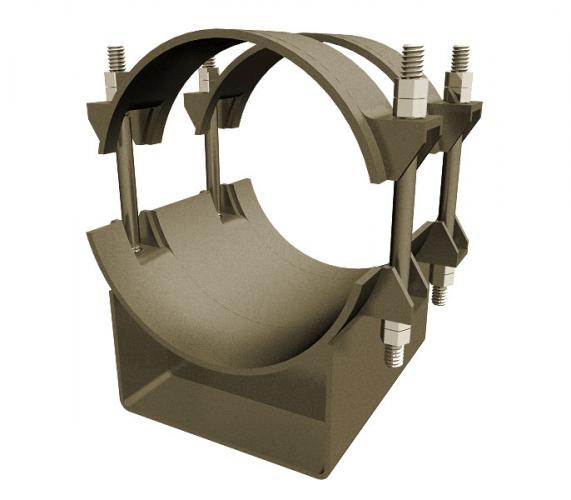

Опоры неподвижные бугельные (Т44.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 377 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12.
| Обозначение | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
| Опоры неподвижные бугельные Т12.01 | 377 | 340 | 290 | 450 | 40,9 |
| Опоры неподвижные бугельные Т12.02 | 377 | 340 | 340 | 450 | 43,6 |
| Опоры неподвижные бугельные Т12.03 | 377 | 340 | 390 | 450 | 46,2 |
| Опоры неподвижные бугельные Т12.04 | 426 | 340 | 315 | 515 | 46,9 |
| Опоры неподвижные бугельные Т12.05 | 426 | 340 | 365 | 515 | 50,6 |
| Опоры неподвижные бугельные Т12.06 | 426 | 340 | 415 | 515 | 53,3 |
| Опоры неподвижные бугельные Т12.07 | 480 | 340 | 340 | 580 | 75,8 |
| Опоры неподвижные бугельные Т12.08 | 480 | 340 | 390 | 580 | 81,3 |
| Опоры неподвижные бугельные Т12.09 | 480 | 340 | 440 | 580 | 86,9 |
| Опоры неподвижные бугельные Т12.10 | 530 | 340 | 365 | 630 | 81,5 |
| Опоры неподвижные бугельные Т12.11 | 530 | 340 | 415 | 630 | 87 |
| Опоры неподвижные бугельные Т12.12 | 530 | 340 | 465 | 630 | 92,8 |
| Опоры неподвижные бугельные Т12.13 | 630 | 340 | 415 | 750 | 99,5 |
| Опоры неподвижные бугельные Т12.14 | 630 | 340 | 465 | 750 | 105 |
| Опоры неподвижные бугельные Т12.15 | 630 | 340 | 515 | 750 | 111 |
| Опоры неподвижные бугельные Т12.16 | 720 | 680 | 460 | 860 | 193,4 |
| Опоры неподвижные бугельные Т12.17 | 720 | 680 | 510 | 860 | 205,7 |
| Опоры неподвижные бугельные Т12.18 | 720 | 680 | 560 | 860 | 218,1 |
| Опоры неподвижные бугельные Т12.19 | 820 | 680 | 510 | 975 | 210,7 |
| Опоры неподвижные бугельные Т12.20 | 820 | 680 | 560 | 975 | 220,6 |
| Опоры неподвижные бугельные Т12.21 | 820 | 680 | 610 | 975 | 232,4 |
| Опоры неподвижные бугельные Т12.22 | 920 | 680 | 560 | 1085 | 263,8 |
| Опоры неподвижные бугельные Т12.23 | 920 | 680 | 610 | 1085 | 276,2 |
| Опоры неподвижные бугельные Т12.24 | 920 | 680 | 660 | 1085 | 289,1 |
| Опоры неподвижные бугельные Т12.25 | 1020 | 680 | 610 | 1185 | 345 |
| Опоры неподвижные бугельные Т12.26 | 1020 | 680 | 660 | 1185 | 362,5 |
| Опоры неподвижные бугельные Т12.27 | 1020 | 680 | 710 | 1185 | 372,1 |
| Опоры неподвижные бугельные Т12.28 | 1220 | 680 | 710 | 1400 | 368 |
| Опоры неподвижные бугельные Т12.29 | 1220 | 680 | 760 | 1400 | 385,5 |
| Опоры неподвижные бугельные Т12.30 | 1220 | 680 | 810 | 1400 | 405 |
| Опоры неподвижные бугельные Т12.31 | 1420 | 680 | 810 | 1600 | 417,3 |
| Опоры неподвижные бугельные Т12.32 | 1420 | 680 | 860 | 1600 | 434,9 |
