Опоры неподвижные боковые (Т10.00)
- Описание
- Характеристики
- Отзывы 0
Эта продукция изготавливается под контролем, установленным в системе менеджмента качества, соответствующей требованиям ISO 9001:2000, которая была сертифицирована независимым органом BVQI, сертификат № 122628 от 23.01.2003 г.

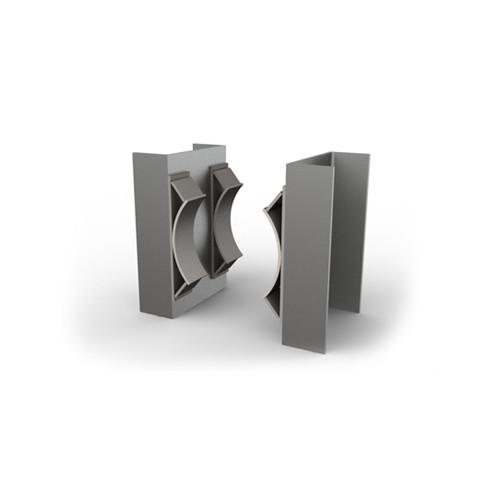

Опоры неподвижные боковые (Т10.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 820 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).
Опоры изготавливаются в северном исполнении, марка стали 09Г2С-12
| Обозначение | Наружный диаметр, Dн | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
| Т10.04 | 194 | 80 | 140 | 1,14 | |
| Т10.05 | 219 | 80 | 164 | 1,76 | |
| Т10.06 | 273 | 100 | 200 | 2,16 | |
| Т10.07 | 325 | 100 | 240 | 4 | |
| Т10.08 | 377 | 120 | 277 | 5,66 | |
| Т10.09 | 426 | 120 | 310 | 6,32 | |
| Т10.10 | 480 | 160 | 353 | 9,68 | |
| Т10.11 | 530 | 160 | 388 | 10,68 | |
| Т10.12 | 630 | 200 | 327 | 12,66 | |
| Т10.13 | 720 | 200 | 372 | 14,46 | |
| Т10.14 | 820 | 200 | 422 | 16,42 | |
| Т10.15 | 920 | 250 | 476 | 30,78 | |
| Т10.16 | 1020 | 250 | 526 | 34,04 | |
| Т10.17 | 1220 | 300 | 626 | 48,98 | |
| Т10.18 | 1420 | 300 | 726 | 56,52 | |
| Т10.19 | 377 | 120 | 410 | 16,6 | |
| Т10.20 | 426 | 120 | 480 | 16,6 | |
| Т10.21 | 530 | 180 | 580 | 30,4 | |
| Т10.22 | 630 | 200 | 410 | 32,6 | |
| Т10.23 | 720 | 200 | 460 | 36,66 | |
| Т10.24 | 820 | 200 | 520 | 41,26 | |
| Т10.25 | 920 | 260 | 580 | 77,76 | |
| Т10.26 | 1020 | 260 | 640 | 85,54 | |
| Т10.27 | 1220 | 300 | 750 | 121,86 | |
| Т10.28 | 1420 | 300 | 765 | 140,74 |
