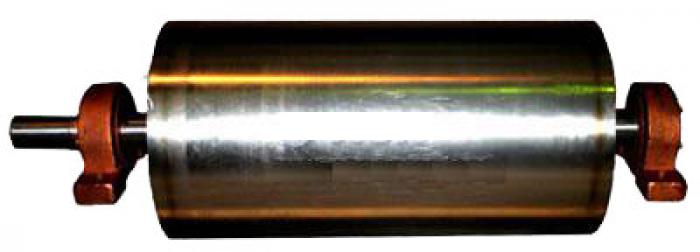

Приводные барабанные сепараторы (железоотделители) ПЛБС
- Описание
- Характеристики
- Принцип действия
- Отзывы 0
Магнитный барабанный сепаратор – это аппарат, главное предназначение которого заключается в извлечении ферромагнитных элементов. Данные устройства используются для сухой сепарации и применяются на промышленных предприятиях и заводах, теплоэлектростанциях, обогатительных фабриках и т.д. Железоотделители устанавливаются в конвейер, по которому транспортируется сырьё.
К преимуществам барабанных сепараторов стоит отнести следующие характеристики. Во-первых, простота конструкции и легкость монтажа. Минимальные требования по установке и обслуживанию делают этот вид агрегатов доступными для многих предприятий. Помимо этого, железоотделители имеют повышенный срок службы, что также положительно сказывается на экономическом эффекте при использовании аппаратов. Еще одним отличительным достоинством железоотделителей является энергонезависимость. Такое оборудование безопасно в использовании и не требует специальных условий по эксплуатации.
Широкий ассортиментный ряд типоисполнений сепараторов позволяет подобрать модель под конкретные потребности производства. Барабанный сепаратор типа ПЛБС можно выбирать исходя из объема ферромагнитных примесей в используемом сырье. Таким образом, существует возможность подобрать аппарат для указанной ширины транспортерной ленты, в соответствии с массой извлекаемого материала и с учетом глубины извлечения.
Есть множество различных видов железоотделителей, которые применяются в тех или иных ситуациях. Они могут быть барабанными, плоскими, с выдвижными решетками, навесными и другими. Каждый из них служит для выполнения конкретных задач. Например, широко распространенные барабанные сепараторы используются для очищения от ферромагнитных элементов жидкого и сухого сырья. А навесные аппараты предназначаются для очистки материалов сыпучего вида во время их транспортировки по ленточному конвейеру.
| Параметры и размеры | Значение параметров и размеров для однобарабанных сепараторов типоразмеров | |||
| ПЛБС 50/60 | ПЛБС 50/75 | ПЛБС 50/95 | ПЛБС 50/115 | |
| Производительность по твердому исходному продукту, т/ч | 20-30 | 30-60 | 60-80 | 70-110 |
| Магнитная индукция на поверхности барабана, Тл | 0,35 | 0,35 | 0,35 | 0,35 |
| Размер рабочей части барабана, мм Диаметр/длина |
500/600 | 500/750 | 500/950 | 500/1150 |
| Расстояние между центрами опор, мм | 850 | 1000 | 1350 | 1580 |
| Номинальная мощность электродвигателя барабана электродвигателей, кВт, не менее | 1,5 | 1,5 | 2,2 | 2,2 |
|
Габаритные размеры, мм, не более длина |
1135 500 500 |
1285 500 500 |
1635 500 500 |
1875 500 500 |
|
Масса, кг, не более |
467 | 572 | 623 | 695 |
| Параметры и размеры | Значение параметров и размеров для однобарабанных сепараторов типоразмеров | |||
| ПЛБС 63/75 | ПЛБС 63/95 | ПЛБС 63/115 | ПЛБС 63/140 | |
| Производительность по твердому исходному продукту, т/ч | 30/60 | 60/80 | 70/110 | 120/160 |
| Магнитная индукция на поверхности барабана, Тл | 0,35 | 0,35 | 0,35 | 0,35 |
| Размер рабочей части барабана, мм Диаметр/длина |
630/750 | 630/950 | 630/1150 | 630/1400 |
| Расстояние между центрами опор, мм | 1000 | 1350 | 1580 | 1900 |
| Номинальная мощность электродвигателя барабана электродвигателей, кВт, не менее | 2,2 | 2,2 | 4,0 | 5,5 |
|
Габаритные размеры, мм, не более длина |
1285 630 630 |
1635 630 630 |
1875 630 630 |
2245 630 630 |
|
Масса, кг, не более |
631 | 767 | 926 | 703 |
| Параметры и размеры | Значение параметров и размеров для однобарабанных сепараторов типоразмеров | |||
| ПЛБС 80/95 | ПЛБС 80/115 | ПЛБС 80/140 | ПЛБС 80/160 | |
| Производительность по твердому исходному продукту, т/ч | 60/80 | 70/110 | 120/160 | 200/320 |
| Магнитная индукция на поверхности барабана, Тл | 0,35 | 0,35 | 0,35 | 0,35 |
| Размер рабочей части барабана, мм Диаметр/длина |
800/950 | 800/1150 | 800/1400 | 800/1600 |
| Расстояние между центрами опор, мм | 1350 | 1580 | 1900 | 2000 |
| Номинальная мощность электродвигателя барабана электродвигателей, кВт, не менее | 4,0 | 5,5 | 7,5 | 11,0 |
|
Габаритные размеры, мм, не более длина |
1635 800 800 |
1920 800 800 |
2320 800 800 |
2420 800 800 |
|
Масса, кг, не более |
965 | 1215 | 1105 | 1245 |
Примечание: размеры обозначенные *, соответствуют каталогу 1-87 (Е101-4-87) ГКПИ «Союзпроммеханизация».
Магнитный сектор, °: 160 и 360.
Ширина магнитного сектора, мм: от 540 до 1200.
Количество магнитных блоков, шт: от 12 до 24.
Материал постоянных магнитов: сплав Nd-Fe-B.
Напряженность магнитного поля в рабочей зоне на поверхности барабана, мТ: не менее 280.
