Магнитная ловушка типа ПЛС
- Характеристики
- Описание
- Принцип действия
- Отзывы 0
| Технические характеристики | |
| Масса | не более 50 кг |
| Габаритные размеры | не более 900×550x780 мм |
| Зона сепарации | два канала 160мм x 32мм |
| Напряженность магнитного поля в рабочей зоне на поверхности магнитных блоков | до 250 кг/час (при насыпном весе 1,1 г/см3) |
| Число магнитных стержней, установленных в два яруса | 250 мм |
| Количество магнитных систем | 4 |
| Число магнитных блоков | не менее 400 кА/м |
| Регенерация сепаратора | ручная периодическая по мере накопления «хвостов» на полюсах |
Назначение — извлечение ферромагнитных частиц раскрытых при размоле исходного сырья и продуктов износа мелющих тел из потока, просыпающегося в зоне сепарации дробленого, средне и тонкомолотого сухого материала.
Сепаратор может применяться для очистки от ферромагнитных частиц различных порошков, крошки, круп и иных сухих сыпучих продуктов, получаемых в ходе производства в различных отраслях промышленности.
Рабочая температура воздуха при эксплуатации сепаратора,°С: от -50 до +80;
Верхний предел относительной влажности воздуха при эксплуатации, %, не более: 85;
Вибрация мест крепления:
- амплитуда, мм, не более: 0,5;
- частота, Гц, не более: 25.

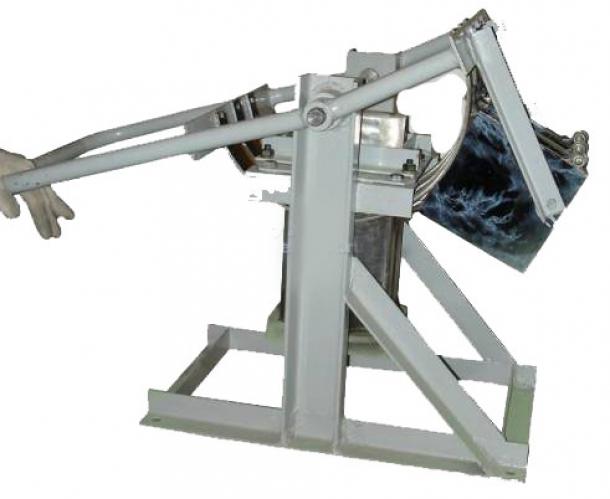

Сепаратор состоит из следующих основных узлов:
- рама;
- поворотное устройство;
- течка.
Рама представляет собой сварную конструкцию, на которой собраны все элементы сепаратора. В основании рамы выполнены четыре отверстия для крепления сепаратора на месте установки. Поворотное устройство крепится на стойках рамы и представляет собой рычаг, в нижней части которого установлены четыре магнитных блока.
Течка представляет собой два канала, через которые исходный продукт поступает в зону сепарации. Рассекатель, расположенный в верхней части течки, служит для разделения материала поступающего из загрузочного устройства.
Для приведения сепаратора в рабочее состояние необходимо перевести рычаг поворотного устройства в крайнее верхнее положение, при этом полюсные поверхности магнитных блоков находятся вплотную к стенкам каналов, образуя внутри каналов зону сепарации.
В зоне сепарации генерируется магнитное поле, напряженность которого превышает 5000 Эрстед. Любая частица, обладающая магнитной восприимчивостью, попадая в зону сепарации, вызывает возмущение поля и, соответственно, возрастание силы магнитного притяжения разворачивающего частицу в направлении полюсных поверхностей магнитных блоков. Такие частицы задерживаются на стенках каналов в зоне сепарации и накапливаются на границах полюсов. Частицы, не обладающие магнитной восприимчивостью, свободно просыпаются в приемный бункер.
Сепаратор обеспечивает эффективную очистку сухих сыпучих материалов при условии периодической регенерации (очистки каналов) зоны сепарации. При этом производительность сепаратора в течение одного цикла до регенерации зависит от размеров просыпаемых частиц, количества ферромагнитных включений в исходном материале, насыпной плотности исходного материала и рассчитывается для каждого конкретного случая применения.
Для осуществления регенерации достаточно перевести рычаг поворотного устройства в крайнее нижнее положение. При этом магнитные блоки смещаются вверх и удаляются от каналов течки. Ферромагнитные частицы смещаются вслед за магнитными блоками, накапливаясь на поперечной стенке каналов и, при удалении магнитных блоков от течки, обрушиваются вниз.
