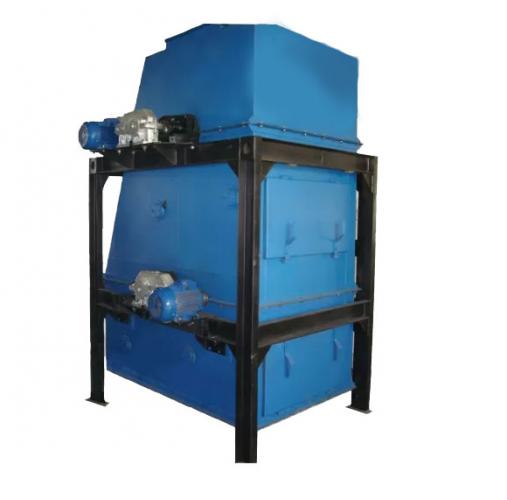

Cепараторы типа ПБС и ПБСЦ
- Описание
- Характеристики
- Принцип действия
- Отзывы 0
- горнообогатительной промышленности;
- производство строительных материалов;
- металлургическое производство;
- утилизация промышленных, строительных и бытовых отходов (переработка автомобильных покрышек, утилизация железобетонных конструкций);
- переработка шлаковых отвалов металлургических производств, золы теплоэлектростанций.
Сепаратор предназначен для извлечения ферромагнитных частиц раскрытых при дроблении и размоле исходного сырья и продуктов износа мелющих тел из потока просыпающегося в зоне сепарации дробленого (крупностью от 0,01 до 50 мм), средне и тонкомолотого сухого материала.
Сепаратор может применяться для очистки от ферромагнитных включений и частиц различных порошков, крошки, круп и иных сухих сыпучих продуктов, получаемых в ходе производства в различных отраслях промышленности.
Рабочая температура воздуха при эксплуатации сепаратора, °С: от -50 до +80;
Верхний предел относительной влажности воздуха при эксплуатации, %, не более: 85;
Вибрация мест крепления:
- амплитуда, мм, не более: 0,5;
- частота, Гц, не более: 25.
Зона сепарации: барабан диаметром 400, 600, 900, 1200, 1500 мм и шириной 200, 400, 600, 1000, 2000, 2500, 3000 мм;
Напряженность магнитного поля в рабочей зоне на поверхности барабана: от 150 мТ и более;
Число магнитных блоков, шт: 10 — 24.
| Параметры и размеры | Значение параметров и размеров для однобарабанных сепараторов типоразмеров | ||||
| ПБС 60/60 | ПБС 60/80 | ПБС 60/100 | ПБС 60/120 | ПБС 90/150 | |
| Производительность по твердому исходному продукту, т/ч | 20-60 | 50-80 | 70-100 | 90-140 | 80-100 |
| Размер рабочей части барабана, мм Диаметр/длина |
600/600 | 600/800 | 600/1000 | 600/1200 | 900/1500 |
| Число барабанов | 1 | 1 | 1 | 1 | 2 |
| Магнитная индукция на поверхности барабана, Тл | от 0,2 до 0,55 | от 0,16 до 0,40 | от 0,16 до 0,40 | от 0,16 до 0,40 | от 0,16 до 0,40 |
| Номинальная суммарная мощность электродвигателя барабана (электродвигателей), кВт | 2,2 | 4,0 | 5,5 | 5,5 | 5,5 |
|
Габаритные размеры, мм, не более длина |
810 1468 2180 |
1015 1468 2180 |
1380 1468 2180 |
1596 1468 2180 |
2215 1843 2770 |
|
Масса, кг, не более |
1050 | 1400 | 1700 | 2000 | 4500 |
|
Максимальная крупность исходного материала, мм |
-40 | -50 | -50 | -60 | -100 |
| Параметры и размеры | Значение параметров и размеров для однобарабанных сепараторов типоразмеров | ||||
| ПБС 90/50 | ПБС 90/100 | ПБС 90/210 | ПБС 90/250 | 2ПБС 90/250 | |
| Производительность по твердому исходному продукту, т/ч | 30-40 | 80-100 | 120-180 | 150-250 | 150-250 |
| Размер рабочей части барабана, мм Диаметр/длина |
900/500 | 90-1000 | 900/2100 | 900/2500 | 900/2500 |
| Число барабанов | 1 | 1 | 1 | 1 | 2 |
| Магнитная индукция на поверхности барабана, Тл | от 0,2 до 0,55 | от 0,16 до 0,40 | от 0,16 до 0,40 | от 0,16 до 0,40 | от 0,16 до 0,40 |
| Номинальная суммарная мощность электродвигателя барабана (электродвигателей), кВт | 2,2 | 4,0 | 5,5 | 5,5 | 5,5 |
|
Габаритные размеры, мм, не более длина |
1215 1843 2270 |
1710 1843 2270 |
2815 1843 2270 |
3215 1843 2270 |
3215 1850 2575 |
|
Масса, кг, не более |
1050 | 1400 | 1700 | 2000 | 4500 |
|
Максимальная крупность исходного материала, мм |
-60 | -100 | -120 | -120 | -70 |
