Сепаратор факельный (ФС) — нефтегазовое оборудование, которое используется для очистки неагрессивных газов и воздуха от капельной жидкости. Факельные сепараторы ФС проектируются и изготавливаются объёмом от 4,0 до 140 м3, при условном давлении в аппарате до 4,0 МПа. Эффективность очистки газа составляет 99%.

Область применения факельных сепараторов ФС

Факельные сепараторы ФС являются важной составляющей большинства нефтехимических процессов, активно применяются в производстве и промышленности. Они входят в состав факельных систем, газорегуляторых пунктов, газораспределительных станций, установках подготовки газа при обустройстве газовых, газоконденсатных и нефтяных месторождений, а также газо- и нефтеперерабатывающих заводов.

Принцип работы факельных сепараторов ФС

Факельный сепаратор — горизонтальный цилиндрический аппарат, внутри которого установлены уголковая и вертикальная сетчатая насадки. Аппараты оснащены штуцерами, штуцерами для приборов КИП и А, а также люком-лазом для поддержания заданного режима работы и удобства обслуживания данного оборудования. Газожидкостная смесь подается в аппарат через штуцер входа. После этого газ проходит на уголковую насадку для равномерного распределения потока по сечению аппарата и частичного отделения капельной жидкости. Дальнейшая очистка газа от жидкости происходит в вертикальной сетчатой насадке и зоне гравитационного осаждения. Отделенная жидкость выводится через штуцер в дренажную емкость.

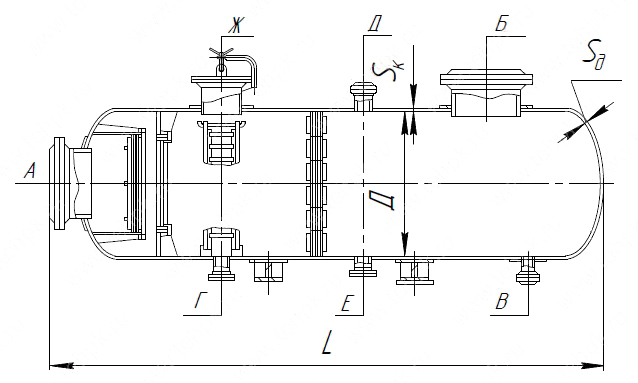

Таблица штуцеров

  • А Вход газа
  • Б Выход газа
  • В Выход жидкости
  • Г Дренаж
  • Д Для уравнительной линии
  • Е Для пропарки
  • Ж Люк-лаз

Основные технические характеристики факельных сепараторов

Обозначение сепаратора Номинальный объем, м³

Производительность

по газу, м³/ч

(м³/сутки)

Давление МПа,

(кгс/см²)

Внутренний

диаметр,

Д, мм

Толщина

стенки,

Sк, мм

Толщина

днища,

Sд, мм

Длина,

L, мм

Масса, кг
рабочее расчетное
ФС-1000-1 ФС-1000-2 4 41,7х10³(1х106) 0,05 (0,5) 0,6 (6) 1000 6 6 6870 1860
ФС-1800-1 ФС-1800-2 25 125х10³ (3х106) 1800 8 8 10350 5854
ФС-2400-1 ФС-2400-2 60 208,3х10³ (5х106) 2400 8 10 13650 10300
ФС-3200-1 ФС-3200-2 140 417х10³ (10х106) 3200 10 12 18115 21100

Пример условного обозначения факельного сепаратора ФС

Факельный сепаратор ФС-1800-1-Т-И

Сепаратор факельный ФС, с внутренним диаметром 1800 мм, материального исполнения 1, термообработанный — Т, с деталями для крепления теплоизоляции — И.

Условия применения факельных сепараторов ФС

  • Температура рабочей среды для умеренного климата до минус 30°С.
  • Температура рабочей среды для холодного климата до минус 60°С.
  • Установка оборудования возможна в районах с сейсмичностью до 6 баллов включительно по 12-ти бальной шкале.
  • В зависимости от климатической зоны действующего объекта аппараты размещают на открытой площадке или в обогреваемом помещении.

Факельные сепараторы производят из двух видов материалов

  • Исполнение 1 — сталь 16ГС-6. Сепараторы ФС используются в районах со средней температурой самой холодной пятидневки не ниже минус 40°С с установкой на открытой площадке (У1 и Т1).
  • Исполнение 2 — сталь 09Г2С-8. Сепараторы ФС используются в районах со средней температурой самой холодной пятидневки от минус 40°С до минус 60°С с установкой на открытой площадке (ХЛ1).

Материальное исполнение

Исполнение 1 2
Средняя температура самой холодной пятидневки, °C не ниже -40 от -40 до -60
Температура рабочей среды, °C от -30 до +50 от -55 до +50
Материал основных деталей 16ГС-6  ГОСТ 5520-79 09Г2С-8  ГОСТ 5520-79
