Отстойники нефти горизонтальные с перегородками ОГН-П

Отстойники нефти с перегородками ОГН-П — специальное оборудование, предназначенное для отстоя нефтяной эмульсии с целью разделения на составляющие ее нефть и пластовую воду с сепарацией оставшегося в нефтяной эмульсии газа. Отстойник представляет собой цилиндрический сосуд, разделенный перегородкой на отсек для отстоя с поперечными перегородками, размещенными в средней части сечения корпуса и отсек для накопления очищенной нефти.

Область применения отстойников нефти ОГН-П

Отстойники нефти с перегородками ОГН-П применяются при подготовке и переработке нефти и воды на нефтепромыслах и нефтеперерабатывающих предприятиях.

Принцип работы отстойников нефти с перегородками ОГН-П

Эмульсия в виде смеси нефти, газа, воды и механических примесей подается в отстойник через входной штуцер. В пространствах между промежуточными перегородками происходит разделение эмульсии на составляющие путем гравитационного отстаивания.

Нефтяная часть эмульсии поднимается вверх и движется в сторону отсека для нефти через верхние кромки промежуточных перегородок, а отделенная вода спускается в нижнюю часть отстойника и движется, обтекая нижние кромки промежуточных перегородок, к месту отвода воды через штуцер для воды. Промежуточные перегородки при движении нефтяной части эмульсии выше верхних кромок отсекают с движущегося слоя оседающие капельки воды и механические примеси и направляют их в пространство между перегородками для более продолжительного отстоя, а при движении слоя воды ниже кромок промежуточных перегородок отсекаются всплывающие капельки нефти и направляются в пространство между перегородками, откуда они попадают в верхний слой нефти. Механические примеси отделяются отстаиванием и осаждаются на дно отстойника, откуда удаляются через патрубки для зачистки.

По мере дальнейшего заполнения отстойника и при достижении уровня верхней кромки перегородки, разделяющей отстойник на отсеки, с самого верхнего слоя очищенная нефть переливается в нефтяной отсек. Отсюда очищенная нефть удаляется через штуцер с соблюдением изменения уровня нефти в пределах минимального и максимального значений. Для контроля уровня нефти в отсеке размещается уровнемер. Газ из отстойника удаляется через соответствующий штуцер на котором при необходимости устанавливается регулятор давления газа.

Существует несколько исполнений по материальному оформлению для эксплуатации в районах со средней температурой наиболее холодной пятидневки до минус 30°С, минус 40°С и минус 60°С.

Типоразмеры отстойников нефти с перегородками ОГН-П

• объёмом 25, 50, 100 и 200 м³ на условные давления 1,0 (10,0), 1,6 (16,0), 2,5 (25,0) МПа (кгс/см²).

Основные технические характеристики отстойников нефти с перегородками:

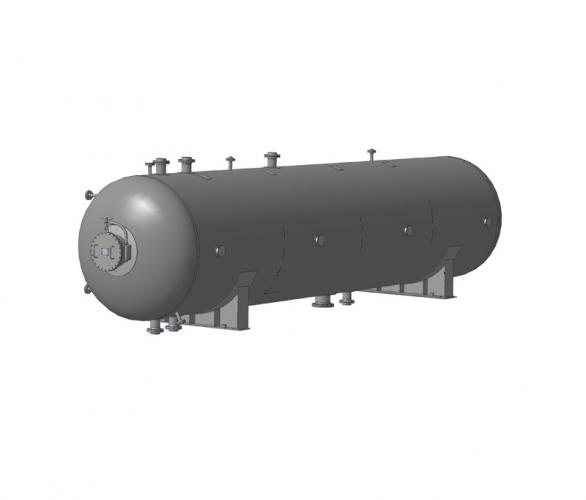

Отстойник нефти с перегородками

Таблица штуцеров

Пример условного обозначения отстойника нефти ОГН-П

Отстойник нефти ОГН-П-100-1,6-1-И

Отстойник горизонтальный нефти — ОГН, с перегородками — П, объемом — 100 м³, на условное давление — 1,6 МПа, материального исполнения — 1, с деталями для крепления телпоизоляции — И.

Условия применения отстойников нефти с перегородками

• Отстойники эксплуатируются в макроклиматических районах II₅ и II₄ по ГОСТ 16350 в условиях умеренного и умеренно холодного климата по ГОСТ 15150.
• Температура рабочей среды для умеренного климата от минус 40°С до плюс 40°С.
• Температура воздуха для умеренно-холодного климата от минус 60°С до плюс 40°С.
• Климатическое исполнение отстойников У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.
• Эксплуатация в географических районах с сейсмичностью до 8 баллов включительно. Возможность использования отстойников в районах с сейсмичностью свыше 8 баллов определяется расчетом с учетом конкретного типоразмера в соответствии со Строительными нормами и правилами РФ (СНиП II-7-81).
• Класс опасности рабочих сред 3, 4 по ГОСТ 12.1.007.
• При содержании в составе среды сероводорода с парциальным давлением более 0,0003 МПа требования к изготовлению отстойников должны соответствовать РД26-02-63-87.

Материальное исполнение основных элементов отстойников нефти с перегородками ОГН-П
