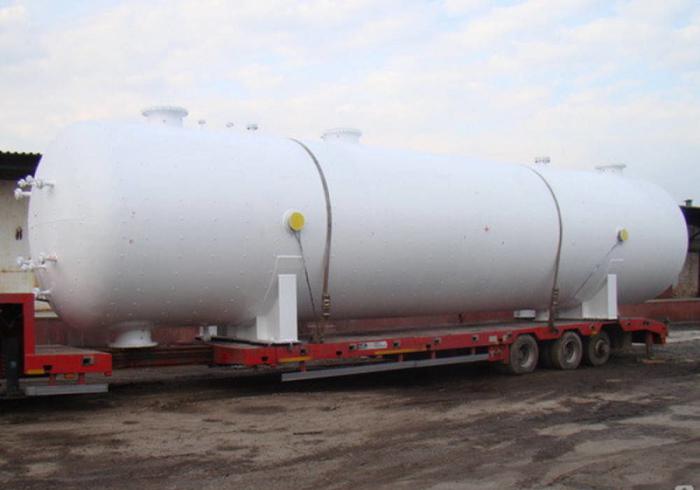

Отстойники воды ОВ

  • Описание
  • Характеристики
  • Отзывы 0

Отстойники воды ОВ — специальные емкостные аппараты, которые предназначены для отстаивания и очистки пластовой воды, улавливания содержащейся нефти. При добыче, из пласта вместе с нефтью извлекается большое количество пластовой воды, которая для дальнейшего использования должна быть очищена от содержащейся нефти. Для этой цели используют отстойники пластовой воды ОВ.

Область применения отстойников пластовой воды ОВ

Отстойники воды ОВ активно используются в нефтегазовой, нефтеперерабатывающей промышленности, при подготовке нефти и воды на нефтепромыслах и нефтеперерабатывающих предприятиях.

Принцип работы отстойников воды ОВ

Принцип работы отстойника воды ОВ основан на гравитационном отстое и на эффекте промывки пластовой воды в промежуточном слое высококонцентрированной водонефтяной эмульсии, выполняющем роль своеобразного коалесцирующего фильтра.

Во время эксплуатации отстойники воды ОВ должны быть заполнены жидкостью. Всплывшая нефть удаляется из отстойника через специальный сборный коллектор в верхней части аппарата. Вода освобожденная от оставшихся капелек нефти и больших частиц механических примесей сквозь коллектор в нижней части убирается из отстойника.

Основные технические характеристики отстойников воды ОВ:

Обозначение отстойника Объем,
м³
Диаметр,
D, мм
Длина,
L, мм
Толщина стенки,
S, мм
Масса,
кг
ОВ-50 50 2400 11440 10 9060
ОВ-100 100 3000 14680 10 14755
ОВ-200 200 3400 23280 14 32332

Отстойник ОВ объемом 50; 100 м³

Таблица штуцеров

А1 А2 Б В Г Д1-4
Ввод сточной воды Вывод нефти Вывод очищенной воды Для предохранительного клапана Дренаж
Е1,2 Ж З1,2 И К1-3 Ф
Люк-лаз Для КИПиА Для манометра Для пропарки Для проботборных клапанов Для уловленной нефти

Отстойник ОВ объемом 200 м³

Таблица штуцеров

А1,2 Б1,2 В Г Д1,2
Ввод сточной воды Вывод нефти Вывод очищенной воды Для предохранительного клапана Дренаж
Е Ж И К1-8 Л
Люк-лаз Для пропарки Для манометра Для отбора проб Для термометра

Пример условного обозначения отстойника воды ОВ

Отстойник воды ОВ-50-1

Отстойник воды ОВ, номинальным объёмом — 50 м3, материального исполнения — 1.

Условия применения отстойников воды ОВ

  • Рабочая среда — пластовая вода.
  • Климатическое исполнение отстойников У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.
  • Возможность эксплуатации в географических районах с сейсмичностью до 8 баллов включительно по двенадцатибалльной шкале. Применение оборудования в регионах с сейсмичностью более 8 баллов возможно после предварительного расчета с учетом конкретных типоразмеров.
  • Характеристика среды — взрывоопасная категория взрывоопасности IIА по ГОСТ Р 51330.11-99, группа взрывоопасной смеси Т3 по ГОСТ Р 513305-99, пожароопасная, токсичная, класс опасности 3 по ГОСТ 12.1.007-76
  • Отстойники должны быть изготовлены в соответствии с ГОСТ 26 291-94.
  • При содержании в составе среды сероводорода с парциальным давлением более 0,0003 МПа требования к изготовлению отстойников должны соответствовать РД26-02-63-87.
  • Срок службы не менее 20 лет.

Материальное исполнение основных элементов отстойников воды ОВ

Исполнение Средняя температура
самой холодной пятидневки, °С
Минимальная допустимая
температура стенки, °С
Материал основных деталей
1 не ниже минус 40°С минус 30°С 16ГС-6
ГОСТ 5520-79
2 от минус 40°С до минус 60°С минус 60°С 09Г2С-8
ГОСТ 5520-79
