Отстойник воды с жидкостным гидрофобным фильтром ОГЖФ
- Описание
- Характеристики
- Отзывы 0

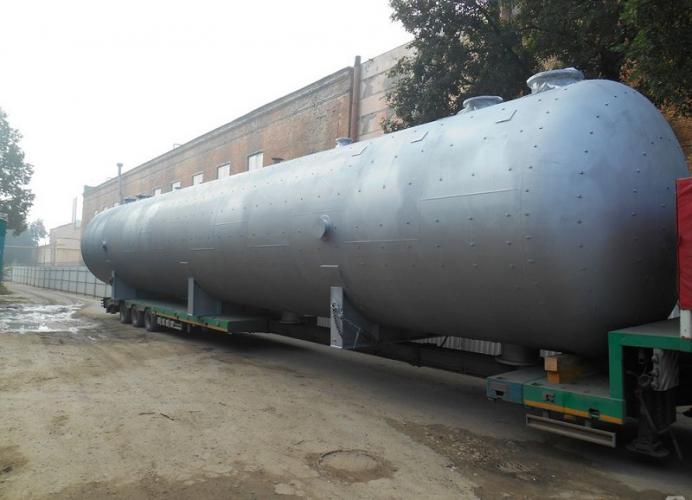

Отстойник воды с жидкостным гидрофобным фильтром ОГЖФ — специальное емкостное оборудование, предназначенное для работы в качестве отстойников очистных сооружений нефтепромысловых сточных вод, поступающих с установки предварительного сброса пластовых вод. Отстойник воды ОГЖФ представляет собой цилиндрический резервуар, подводящий загрязненную воду трубопровод с распределителем, находящимся выше уровня раздела нефть-вода, трубопроводы для отвода отделенной нефти и очищенной воды, регуляторы уровня раздела фаз.
Характерной особенностью жидкостного гидрофобного фильтра в виде слоя нефти на поверхности, является его нечувствительность к высокому содержанию в воде нефти. Находящаяся в воде нефть переходит в состав жидкостного фильтра, остается в нем и затем сбрасывается из отстойника в сырьевую линию, при этом отпадает необходимость очистки и регенерации фильтрующих элементов.
Область применения отстойников воды ОГЖФ
Отстойники воды с жидкостным фильтром ОГЖФ применяются в установках предварительного сброса воды, которые в свою очередь предназначены для очищения нефти от попутных газовых веществ, дегазации нефтепродуктов. Отстойники воды ОГЖФ также называются отстойниками нефтепромысловых сточных вод.
Принцип работы отстойников воды с жидкостным фильтром ОГЖФ
В отстойнике с жидкостным гидрофобным фильтром сочетаются два способа очистки: контактирование загрязненной воды с очищающей гидрофобной контактной средой и отстаивание в динамических условиях. В качестве контактной фильтрующей массы используется слой нефти на поверхности воды. Загрязненная вода поступает в отстойник в виде отдельных струек и капель через подающий трубопровод с распределителем. Вода проходит через нефтяную среду. При этом нефть эмульгированная в каплях и твердые частицы, находящиеся в воде, контактируя с нефтяной средой фильтра, сливаются с ней. Отделенная нефть отводится через соответствующий трубопровод, а грязевый осадок, оставшийся после очищения, устраняется при помощи гидростатического давления.
Для обеспечения комфортной эксплуатации отстойников, они оснащаются дополнительными приборами: указателями аварийного уровня, манометрами.
Основные технические характеристики отстойников ОГЖФ:
|
Обозначение отстойника |
Объем, |
Давление, МПа (кгс/см²) |
Внутренний диаметр, Дв, мм |
Толщина стенки, Sк, мм |
Толщина днища, Sд, мм |
Длина, L, мм |
Высота, H, мм |
Масса, кг |
|
| рабочее | расчетное | ||||||||
| ОГЖФ-50 | 50 | 0,8 (8) | 1,0 (10) | 2400 | 10 | 12 | 11450 | 3270 | 8750 |
| ОГЖФ-80 | 80 | 3000 | 12 | 14 | 11800 | 3680 | 13850 | ||
| ОГЖФ-100 | 100 | 14100 | 3680 | 15750 | |||||
| ОГЖФ-200 | 200 | 3400 | 16 | 22100 | 4070 | 29600 | |||
Отстойник ОГЖФ
Таблица штуцеров
| А1 | А2 | Б | В | Г | Е |
|---|---|---|---|---|---|
| Для установки датчика уровня ДУЖЭ-200 | Вход продукта | Выход продукта | Выход газа | Дренаж | Для предохранительного клапана |
| М | П1 | П2 | Р | Ц1 | Ц2 |
| Для манометра | Люк-лаз | Для удаления нефти | Указатель нижнего уровня нефти | Указатель аварийного уровня нефти | |
Пример условного обозначения отстойников воды ОГЖФ
Отстойник ОГЖФ-100
Отстойник воды с жидкостным гидрофобным фильтром номинальным объёмом — 100 м3.
Условия применения отстойников ОГЖФ
- Рабочая среда — пластовая вода.
- Класс опасности рабочей среды 4 по ГОСТ 12.1.007-76.
- Температура рабочей среды от 0°С до 100°С. Расчетное давление 1,0 (10,0) МПа (кгс/см2).
- Возможность эксплуатации в географических районах с сейсмичностью до 8 баллов включительно по двенадцатибалльной шкале. Применение оборудования в регионах с сейсмичностью более 8 баллов возможно после предварительного расчета с учетом конкретных типоразмеров.
- Срок службы не менее 20 лет.
Материальное исполнение основных элементов отстойников ОГЖФ
| Исполнение | Средняя температура пятидневки, °С | Материал основных деталей |
| 1 | от плюс 40°С до минус 40°С | 16ГС-6 ГОСТ 5520-79 |
| 2 | от плюс 40°С до минус 60°С | 09Г2С-8 ГОСТ 5520-79 |
Возможна эксплуатация отстойников в экстремальных рабочих условиях, тогда данное оборудование должно быть изготовлено из высокопрочной двухслойной стали.
