Конденсатосборники

  • Описание
  • Характеристики
  • Отзывы 0

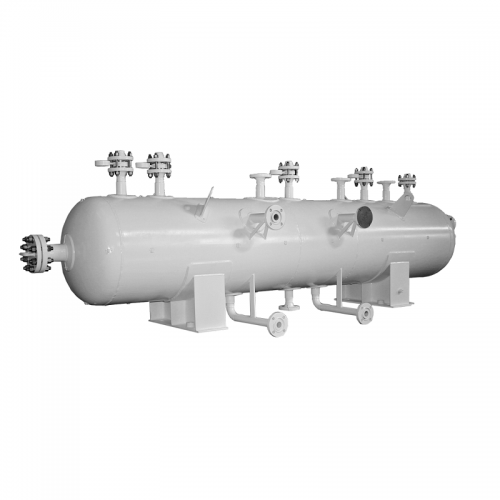

Емкость для сбора конденсата или конденсатосборник представляет собой горизонтальный цилиндрический сосуд с эллиптическими днищами, штуцерами приема и выдачи конденсата, а также штуцерами для запорно-регулирующей и измерительной арматуры. Емкость для сбора конденсата предназначена для сбора, хранения и последующего удаления из газопровода конденсата и воды попавшей в газопровод при промывке.

Область применения емкостей для сбора конденсата:

Емкость для сбора конденсата используют на газораспределительных станциях АГРС, пунктах ГРП и компрессорных станциях. Также конденсатосборники применяют для сбора конденсата и другого осадка на магистральных газопроводах и в составе прочих газопроводных коммуникаций. Емкости для сбора конденсата устанавливают на низких участках газопровода, для предотвращения образования гидравлических пробок и в головной части газовой трубопроводной системы, где и оседает основная масса конденсата.

Таблица штуцеров

А1, А2

Б1

В1

Г1

Д1

Е1

Ж1

Л1

П1

Вход

конденсата

Выход конденсата

Для продувки

Для датчика давления

Для датчика уровня

Для сигнализатора максимального уровня

Для выравнивания давления

Люк-лаз

Для слива воды

Основные параметры конденсатосборников

Объем, м³

Давление

расчетное, МПа

Диаметр,

D мм

Длина, L мм

Масса, кг

1

7,5

700

3030

1030

1,5

4550

1550

2

5780

1925

1000

3300

1520

2,5

3970

1900

3

4650

2280

3,5

5300

2650

4

6000

3040

4,5

6560

3400

5

7300

3800

10

4,0

1200

9016

5900

20

4,0

1600

12264

9950

Конденсатосборники подбирают исходя из степени влажности газа и давления в газопроводе.

Типы конденсатосборников

Конденсатосборники существуют трех видов в зависимости от давления транспортируемого газа:

  • кондесатосборники низкого давления

  • конденсатосборники среднего давления

  • конденсатосборники высокого давления

Конденсатосборники среднего и высокого давления, как правило, оснащаются водоотводящей (продувочной) трубкой, соединенной баком, на конце которой устанавливается запорная арматура – кран, задвижка или вентиль. Из конденсатосборников среднего и высокого давления конденсат удаляется под давлением газа. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, на конце обычно оснащаются пробкой или муфтой. В данном оборудовании конденсат из конденсационных горшков удаляется при помощи насосов через специальную трубу стояка. Конденсатосборники для газопровода производят со специальной изоляцией из полиэтилена и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен.

Принцип работы конденсатосборников

Конденсатосборник состоит из сборника, который устанавливается под газопроводом, конденсатоотводов, продувочной трубы с запорной арматурой и устройством автоматического удаления жидкости. Конденсатосборник заполняют водой, проводят проверку работы конденсаторных насосов и их блокировок, организуют рециркуляцию конденсата с включенным регулятором уровня конденсата греющего пара, после чего приступают к подаче пара в подогреватель. Конденсатосборник на приёме компрессора оснащают устройством, которое автоматически прекращает работу компрессора при повышении уровня конденсата и воды выше допустимой нормы.

Насосы, подающие пропан на установку, должны иметь двойные торцовые уплотнения вала. Масляные насосы, служащие для подачи смазки в пропановые насосы, обладают электроблокировкой, которая гарантирует автоматическое включение резервных. Конденсатосборник на выкиде компрессора предназначен для улавливания конденсата, выпадающего из газа в выкидном газопроводе, преимущественно при остановках компрессора и в процессе подпитки резервуаров газом в процессе откачки нефти из них. Емкости для конденсата покрывают антикоррозийной изоляцией, которая должна соответствовать изоляции трубопровода на данном участке, и подвергают предварительному гидравлическому испытанию на давление, равное полуторному рабочему давлению в газопроводе.
