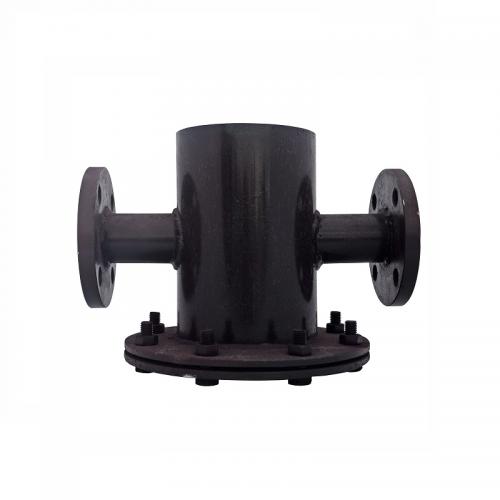

Грязевик — устройство, которое предназначено для очистки потока воды от частиц грязи, ржавчины, окалины, песка, органических включений и других взвешенных частиц среднего и крупного размера. Также грязевик служит для удаления воздуха из трубопровода. Грязевик представляет собой отрезок трубы с патрубками подвода и отвода воды. Внутри грязевика расположен фильтрующий элемент из сетки. Также на корпусе есть патрубок для очистки грязевика закрытый фланцевой заглушкой. Дополнительно грязевики снабжают штуцерами для отвода воздуха.
Область применения грязевиков
Грязевики нашли широкое применение в системах водоснабжения, теплоснабжения предприятий, зданий жилого сектора, коммунально-бытовых объектов, в системах водоочистки и водоподготовки. Грязевики устанавливают в котельных, на ТЭЦ, на трубопроводах узлов ввода в здания, на тепловых пунктах, на водозаборных станциях для защиты оборудования и трубопроводных сетей от загрязнений.
Виды грязевиков:
- Грязевики вертикальные ТС-567 и ТС-568
- Грязевики абонентские для тепловых пунктов ТС-569
- Грязевики горизонтальные ТС-565 и ТС-566
Грязевики разделяют по способу монтажа к трубопроводу. Изготавливают фланцевые модели и под приварку.
Грязевики вертикальные ТС-567 и ТС-568
Вертикальные грязевики изготавливают для трубопроводов диаметром от 200 до 1000 мм с максимальной температурой теплоносителя до 200ºС и давлением 1,6-2,5 МПа. Вертикальные грязевики устанавливают на ТЭЦ, в котельных и т.д.
Грязевики ТС-567
|
Условный проход, мм |
Давление, Мпа (кгс/см2) |
Диаметр корпуса, мм |
Высота, мм |
Ширина, мм |
Масса, кг |
|
200 |
1,6 (16) |
426 |
990 |
720 |
260 |
|
2,5 (25) |
998 |
310 |
|||
|
250 |
1,6 (16) |
530 |
1355 |
840 |
421 |
|
2,5 (25) |
1365 |
520 |
|||
|
300 |
1,6 (16) |
630 |
1485 |
980 |
656 |
|
2,5 (25) |
1490 |
730 |
Грязевики ТС-568
|
Условный проход, мм |
Давление, Мпа (кгс/см2) |
Диаметр корпуса, мм |
Высота, мм |
Ширина, мм |
Масса, кг |
|
350 |
1,6 (16) |
820 |
1910 |
1200 |
1042 |
|
2,5 (25) |
1960 |
1232 |
|||
|
400 |
1,6 (16) |
820 |
1960 |
1200 |
1054 |
|
2,5 (25) |
2010 |
1257 |
|||
|
500 |
1,6 (16) |
920 |
2060 |
1340 |
1107 |
|
2,5 (25) |
2110 |
1567 |
|||
|
600 |
1,6 (16) |
1020 |
2200 |
1500 |
1627 |
|
2,5 (25) |
2270 |
1927 |
|||
|
700 |
1,6 (16) |
1220 |
2390 |
1700 |
2256 |
|
2,5 (25) |
2460 |
2784 |
|||
|
800 |
1,6 (16) |
1220 |
2490 |
1800 |
2384 |
|
2,5 (25) |
2560 |
2924 |
|||
|
900 |
1,6 (16) |
1420 |
2660 |
2000 |
3346 |
|
1000 |
2760 |
3507 |
Грязевики абонентские для тепловых пунктов ТС-569
Грязевики тепловых пунктов изготавливают для трубопроводов диаметром от 40 до 200мм, с рабочим давлением до 2,5МПа. Грязевики абонентские устанавливают в котельных, тепловых пунктах.
|
Условный проход, мм |
Давление, Мпа (кгс/см2) |
Диаметр корпуса, мм |
Длина, мм |
Ширина, мм |
Масса, кг |
|
40 |
1,6 (16) |
159 |
360 |
345 |
16,3 |
|
2,5 (25) |
17,1 |
||||
|
50 |
1,6 (16) |
410 |
365 |
19,4 |
|
|
2,5 (25) |
19,5 |
||||
|
65 |
1,6 (16) |
219 |
490 |
425 |
29,4 |
|
2,5 (25) |
30,7 |
||||
|
80 |
1,6 (16) |
525 |
425 |
33,5 |
|
|
2,5 (25) |
36,4 |
||||
|
100 |
1,6 (16) |
325 |
620 |
525 |
62,2 |
|
2,5 (25) |
69,6 |
||||
|
125 |
1,6 (16) |
690 |
525 |
70,4 |
|
|
2,5 (25) |
78,6 |
||||
|
150 |
1,6 (16) |
426 |
875 |
650 |
114,9 |
|
2,5 (25) |
118 |
||||
|
200 |
1,6 (16) |
530 |
1105 |
850 |
201,9 |
|
2,5 (25) |
1120 |
266,7 |
Грязевики горизонтальные ТС-565 и ТС-566
Грязевики горизонтальные производят для сетей с условным проходом от 150 до 1400мм, с рабочим давлнием до 2,5 МПа. Для своевременной очистки во время эксплуатации контролируется гидравлическое сопротивление по показаниям двух манометров, установленных до и после грязевика.
Грязевики ТС 565
|
Условный проход, мм |
Давление, Мпа (кгс/см2) |
Диаметр корпуса, мм |
Длина, мм |
Ширина, мм |
Масса, кг |
|
150 |
1,0 (10) |
426 |
1300 |
730 |
232 |
|
1,6 (16) |
265 |
||||
|
2,5 (25) |
1400 |
339 |
|||
|
200 |
1,0 (10) |
426 |
1240 |
730 |
241 |
|
1,6 (16) |
1330 |
273 |
|||
|
2,5 (25) |
1340 |
351 |
|||
|
250 |
1,0 (10) |
426 |
1300 |
775 |
253 |
|
1,6 (16) |
1390 |
284 |
|||
|
2,5 (25) |
1400 |
365 |
|||
|
300 |
1,0 (10) |
480 |
1550 |
830 |
316 |
|
1,6 (16) |
1645 |
390 |
|||
|
2,5 (25) |
1660 |
473 |
|||
|
350 |
1,0 (10) |
530 |
1740 |
880 |
377 |
|
1,6 (16) |
1750 |
480 |
|||
|
2,5 (25) |
2050 |
613 |
|||
|
400 |
1,0 (10) |
530 |
2050 |
980 |
520 |
|
1,6 (16) |
723 |
||||
|
2,5 (25) |
2080 |
783 |
Грязевики ТС 566
|
Условный проход, мм |
Давление, Мпа (кгс/см2) |
Диаметр корпуса, мм |
Длина, мм |
Ширина, мм |
Масса, кг |
|
500 |
1,0 (10) |
820 |
2805 |
1030 |
730 |
|
1,6 (16) |
2885 |
894 |
|||
|
2,5 (25) |
2870 |
1240 |
|||
|
600 |
1,0 (10) |
920 |
2902 |
1100 |
863 |
|
1,6 (16) |
2982 |
1117 |
|||
|
2,5 (25) |
2980 |
1540 |
|||
|
700 |
1,0 (10) |
1020 |
3120 |
1210 |
1135 |
|
1,6 (16) |
3225 |
1488 |
|||
|
2,5 (25) |
3220 |
2057 |
|||
|
800 |
1,0 (10) |
1220 |
3688 |
1350 |
1710 |
|
1,6 (16) |
3798 |
2116 |
|||
|
2,5 (25) |
3780 |
2867 |
|||
|
900 |
1,0 (10) |
1220 |
3330 |
1350 |
1704 |
|
1,6 (16) |
3435 |
2043 |
|||
|
2,5 (25) |
3432 |
2913 |
|||
|
1000 |
1,0 (10) |
1420 |
4000 |
1580 |
2447 |
|
1,6 (16) |
4090 |
3125 |
|||
|
2,5 (25) |
4082 |
4288 |
|||
|
1200 |
1,0 (10) |
1620 |
4110 |
1720 |
3339 |
|
1,6 (16) |
4190 |
4266 |
|||
|
2,5 (25) |
4158 |
5246 |
|||
|
1400 |
1,0 (10) |
1820 |
4210 |
1860 |
3912 |
|
1,6 (16) |
4292 |
4958 |
|||
|
2,5 (25) |
4260 |
6708 |
