Фильтры сетчатые жидкостные ФСЖ
- Описание
- Характеристики
- Отзывы 0

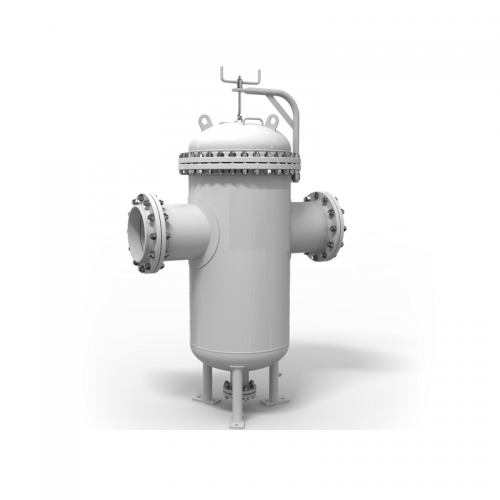

Фильтры ФСЖ сетчатые жидкостные – специальное оборудование, предназначенное для очистки нефтепродуктов и других жидкостей от механических примесей и взвешенных частиц. Фильтр ФСЖ представляет собой сосуд с подводящими патрубками и фильтрующим элементом внутри. Фильтры ФСЖ могут быть изготовлены в горизонтальном или вертикальном исполнении.
Область применения фильтров ФСЖ
Фильтры ФСЖ широко используются в различных отраслях: нефтеперерабатывающей, нефтехимической, газовой, химической. Часто фильтры ФСЖ применяют для защиты насосного оборудования.
Типы фильтров ФСЖ
Фильтры ФСЖ изготавливают различных типоразмеров с условным проходом от 6мм до 300мм и тонкостью фильтрации от 40 до 5000мкм. В зависимости от задач и используемой жидкости при производстве фильтров используют различные материалы: сталь 20, сталь 09Г2С, сталь 12Х18Н10Т, сталь 10Х17Н13М2Т.
Конструктивно фильтры можно разделить на тип подключения к трубопроводу. Бывает два варианта подключения: фланцевое и муфтовое (характерно для фильтров с условным проходом до 25мм). В зависимости от технологической схемы фильтры могут быть изготовлены с различным расположением штуцеров входа и выхода, а также с различными вариантами крепления на месте монтажа (опоры, лапы и т.п.).
Основные параметры фильтров ФСЖ:
| Типоразмеры фильтров | Условный проходДу, мм | Тонкость фильтрации, мкм | Рабочеедавление,МПа | Длина L, мм,не более | Масса, кг,не более |
| ФСЖ 6-80 | 6 | 80 | 0,3 | 90 | 1,9 |
| ФСЖ 8-80 | 8 | 80 | 0,3 | 175 | 7,9 |
| ФСЖ 10-80 | 10 | 80 | 0,3 | 175 | 6,65 |
| ФСЖ 12-80 | 12 | 80 | 0,3 | 240 | 8,33 |
| ФСЖ 15-80 | 15 | 80 | 0,3 | 185 | 8,0 |
| ФСЖ 16-80 | 16 | 80 | 1,6 | 274 | 21,9 |
| ФСЖ 16-80 | 0,1 | 330 | 26,5 | ||
| ФСЖ 20-80 | 20 | 80 | 0,6 | 380 | 23,4 |
| ФСЖ 20-80 | 0,3 | 9,0 | |||
| ФСЖ 20-80 | 1,0 | 11,9 | |||
| ФСЖ 25-80 | 25 | 80 | 1,2 | 325 | 29,5 |
| ФСЖ 25-80 | 0,3 | 414 | 19,0 | ||
| ФСЖ 32-200 | 32 | 200 | 0,5 | 400 | 50,0 |
| ФСЖ 38-80 | 38 | 80 | 0,3 | 374 | 18,0 |
| ФСЖ 40-80 | 40 | 80 | 0,6 | 370 | 46,0 |
| ФСЖ 40-80 | 2,5 | 420 | 77,0 | ||
| ФСЖ 40-80 | 0,3 | 386 | 49,0 | ||
| ФСЖ 50-50 | 50 | 50 | 0,3 | 370 | 43,0 |
| ФСЖ 50-200 | 200 | 0,1 | 520 | 36,0 | |
| ФСЖ 50-80 | 80 | 0,3 | 320 | 43,0 | |
| ФСЖ 80-80 | 80 | 80 | 0,3 | 474 | 77,0 |
| ФСЖ 80-80 | 80 | 1,0 | 746 | 199 | |
| ФСЖ 80-80 | 80 | 1,6 | 746 | 265 | |
| ФСЖ 80-80 | 80 | 0,6 | 474 | 80,0 | |
| ФСЖ 80-200 | 200 | 0,1 | 600 | 75,0 | |
| ФСЖ 100-80 | 100 | 80 | 0,6 | 780 | 214 |
| ФСЖ 100-200 | 200 | 1,0 | 778 | 204,0 | |
| ФСЖ 100-200 | 200 | 0,4 | 886 | 396,0 | |
| ФСЖ 125-80 | 125 | 80 | 0,6 | 872 | 390,0 |
| ФСЖ 125-3500 | 3500 | 0,6 | 795 | 350,0 | |
| ФСЖ 150-40 | 150 | 40 | 1,6 | 746 | 302 |
| ФСЖ 150-80 | 80 | 0,1 | 750 | 173 | |
| ФСЖ 150-200 | 200 | 4 | 1025 | 1351 | |
| ФСЖ 150-3500 | 3500 | 0,6 | 795 | 395 | |
| ФСЖ 200-80 | 200 | 80 | 0,12 | 750 | 180 |
| ФСЖ 200-4000 | 4000 | 0,6 | 1000 | 604 | |
| ФСЖ 250-80 | 250 | 80 | 1,0 | 1300 | 900 |
| ФСЖ 300-80 | 300 | 80 | 0,12 | 1000 | 400 |
| ФСЖ 300-200 | 200 | 1,2 | 886 | 514 |
