Фильтры сетчатые дренажные жидкостные СДЖ предназначены для очистки нефти, нефтепродуктов и других жидкостей от твердых механических примесей размером более 200 мкм (0,2 мм) и парафино-смолистых отложений, устанавливаемые на трубопроводах с условными проходами от 80 до 700 мм и на условные давления 1,6; 2,5; 4,0; 6,3 МПа, в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслях промышленности.

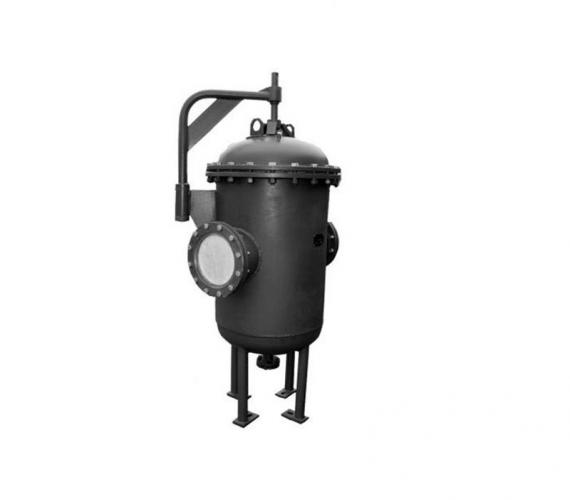

Фильтр сетчатый представляет собой вертикальный цилиндрический аппарат со съемной крышкой. Внутри корпуса установлен фильтрующий элемент каркасного типа с сеткой. Аппарат устанавливается на опорах. Нижняя часть аппарата — неразъемное эллиптическое днище со штуцером для дренажа.
Область применения фильтров СДЖ
Фильтры жидкостные сетчатые СДЖ предназначены для защиты насосного и другого оборудования от попадания каких-либо инородных твердых частиц механических примесей при их работе в технологических установках газовой, нефтяной, нефтеперерабатывающей, нефтехимической отраслях промышленности.
Условия применения фильтров СДЖ:
- Классы опасности транспортируемой жидкости — 1, 2, 3 и 4 по ГОСТ 12.1.007
- Фильтры предназначены для установки в районах с сейсмичностью менее 7 баллов по 12-ти бальной шкале. Допускается установка фильтров в районах с сейсмичностью до 9 баллов при замене опор-стоек на цилиндрические опоры.
- Расчетное давление 1.6, 2.5, 4.0, 6.3 МПа.

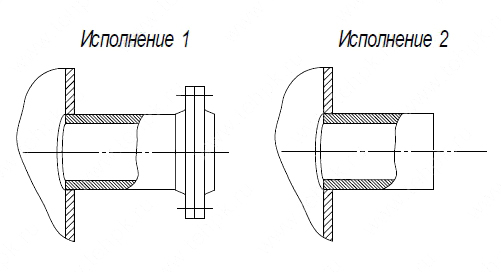

Фильтры СДЖ по способу соединения с трубопроводами изготавливаются 2-х конструктивных исполнений:
- Исполнение 1 - фильтры со штуцерами и с ответными фланцами (фланцевое соединение);
- Исполнение 2 - фильтры с патрубками под приварку (сварное соединение).
Эскиз конструктивных исполнений СДЖ
|
Фильтр СДЖ с условными диаметрами 80-150 мм
|

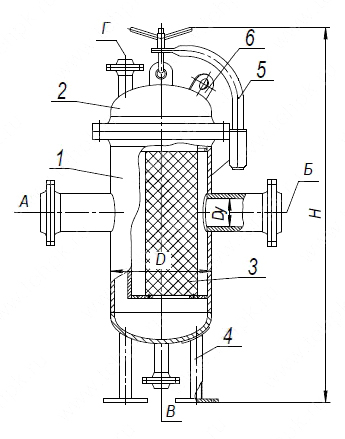

Фильтр СДЖ с условными диаметрами 150-500 мм
|
| 1 — Корпус; 2 — Крышка; 3 — Фильтрующий элемент; 4 — Опора; 5 — Подъемно-поворотное устройство; 6 — Строповое устройство. А — Ввод жидкости; Б — Вывод жидкости; В — Дренаж; Г — Воздушник. |
1 — Корпус; 2 — Крышка; 3 — Фильтрующий элемент; 4 — Подъемно-поворотное устройство; 5 — Строповое устройство. А — Ввод жидкости; Б — Вывод жидкости; В — Дренаж; Г — Воздушник. |
Основные технические характеристики фильтров СДЖ сетчатых жидкостных:
|
Обозначение фильтра |
Условный |
Условное |
Диаметр, D, мм |
Высота, |
Объем, |
Площадь |
Масса, кг |
|
|
Конструктивное исполнение |
||||||||
|
1 |
2 |
|||||||
|
Фильтр СДЖ-80 |
80 |
1,6 (16) |
273 |
1100 |
0,03 |
0,18 |
120 |
100 |
|
2,5 (25) |
160 |
140 |
||||||
|
4,0 (40) |
200 |
175 |
||||||
|
6,3 (63) |
270 |
250 |
||||||
|
Фильтр СДЖ-150 |
150 |
1,6 (16) |
426 |
1985 |
0,13 |
0,6 |
315 |
275 |
|
2,5 (25) |
360 |
310 |
||||||
|
4,0 (40) |
470 |
420 |
||||||
|
6,3 (63) |
610 |
540 |
||||||
|
Фильтр СДЖ-200 |
200 |
1,6 (16) |
400 |
2100 |
0,13 |
0,6 |
300 |
260 |
|
4,0 (40) |
455 |
390 |
||||||
|
6,3 (63) |
580 |
425 |
||||||
|
Фильтр СДЖ-250 |
250 |
1,6 (16) |
630 |
2415 |
0,4 |
1,44 |
560 |
495 |
|
2,5 (25) |
600 |
685 |
565 |
|||||
|
4,0 (40) |
630 |
925 |
820 |
|||||
|
6,3 (63) |
600 |
1290 |
1150 |
|||||
|
Фильтр СДЖ-300 |
300 |
1,6 (16) |
630 |
2415 |
0,4 |
1,44 |
615 |
530 |
|
2,5 (25) |
600 |
735 |
610 |
|||||
|
4,0 (40) |
630 |
990 |
730 |
|||||
|
6,3 (63) |
600 |
1320 |
1180 |
|||||
|
Фильтр СДЖ-500 |
500 |
1,6 (16) |
1000 |
2980 |
1,42 |
3,2 |
1600 |
1350 |
|
2,5 (25) |
2850 |
2100 |
1840 |
|||||
|
4,0 (40) |
2910 |
2650 |
2470 |
|||||
|
Фильтр СДЖ-700 |
700 |
1,6 (16) |
1000 |
3100 |
1,65 |
3,75 |
1745 |
1610 |
В зависимости от температуры перекачиваемой среды существует четыре варианта материального исполнения фильтров СДЖ.
Материальное исполнение фильтров СДЖ:
| Наименование сборки, детали | Исполнения по материалам | |||||
| 1 | 2 | 3 | 4 | |||
| Рабочая температура стенки, ºС | ||||||
| От — 30 до 300 | От — 60 до 300 | От — 40 до 300 | От — 40 до 80 | От — 60 до 80 | ||
| Марка стали, обозначение стандарта | ||||||
| Корпуса, днища, заглушки | Сталь 10, 20
ГОСТ 1050, группа В ГОСТ 8731, 16ГС-12, 16ГС-17 ГОСТ 5520 |
10Г2
ГОСТ 4543, группа В ГОСТ 8731, 09Г2С-14, 09Г2С-17 ГОСТ 5520 |
08Х22Н6Т
ГОСТ 5632, 9941, 08Х22Н6Т ГОСТ 5632, группа М2б ГОСТ 7350 |
09Г2С-6
ГОСТ 5520 |
09Г2С-8
ГОСТ 5520 |
|
| Фланцы | Сталь 20 ГОСТ 1050, Сталь 20К ГОСТ 5520, группа IV ГОСТ 8479 | 09Г2С ГОСТ 19281, группа IV КП 245 ГОСТ 8479,
10Г2 ГОСТ 4543 группа IV КП 215ГОСТ 8479 |
08Х22Н6Т
ГОСТ 5632, группа IV ГОСТ 25054 |
09Г2С
ГОСТ 19281 группа IV КП 245 ГОСТ 8479 |
||
| Патрубки | Сталь 10, 20 ГОСТ 1050, группа А,Б ГОСТ 550, группа В ГОСТ 8731,16ГС-12, 16ГС-17 ГОСТ 5520 | 10Г2 ГОСТ 4543, группа А,Б ГОСТ 550, группа В ГОСТ 8731, 09Г2С-14, 09Г2С-17ГОСТ 5520 | 08Х22Н6Т
ГОСТ 5632, ГОСТ 9940, ГОСТ 9941, 08Х22Н6Т ГОСТ 5632, группа М2б ГОСТ 7350 |
09Г2С-6 ГОСТ 5520, 09Г2С ТУ 14-3-1128, 09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 | 09Г2С-8 ГОСТ 5520, 09Г2С ТУ 14-3-1128, 09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 | |
| Перегородки корпуса и плиты фильтрующего элемента | 16ГС-12, 16ГС-17
ГОСТ 5520 |
09Г2С-14, 09Г2С-17 ГОСТ 5520 | 08Х22Н6Т
ГОСТ 5632,группа М2б ГОСТ 7350 |
09Г2С-6
ГОСТ 5520 |
09Г2С-8
ГОСТ 5520 |
|
| Стойки и кольца фильтрующего элемента | Ст3сп4
ГОСТ 535 |
10Г2
ГОСТ 4543 |
08Х22Н6Т
ГОСТ 5632, 5949 |
10Г2
ГОСТ 4543 |
||
| Сетка фильтру– ющего элемента | П60-12Х18Н10Т ГОСТ 3187 | |||||
| Уплотнение фильтрующего элемента | Набивка сквозного плетения марки АП-31, АПС
ГОСТ 5152-84 |
|||||
| Крепеж-ные детали | Шпиль– ки | Сталь 35 ГОСТ 1050, 35Х, 40Х ГОСТ 4543, СТП 26.260.2043 | Сталь 35Х, 40Х, 20ХН3А
ГОСТ 4543,СТП 26.260.2043 |
45Х14Н14В2М
ГОСТ 5632, СТП 26.260.2043 |
Сталь 35Х, 40Х, 20ХН3А
ГОСТ 4543,СТП 26.260.2043 |
|
| Гайки | Сталь 25, сталь 35 ГОСТ 1050,
СТП 26.260.2043 |
Сталь 35Х, 20ХН3А ГОСТ 4543,
СТП 26.260.2043 |
12Х18Н10Т
ГОСТ 5632, СТП 26.260.2043 |
Сталь 35Х, 20ХН3А
ГОСТ 4543, СТП 26.260.2043 |
||
| Прокладки | Паронит ГОСТ 481, спирально — навитые по ОСТ 26.260.454 | |||||
| Опоры | Сталь 10, 20 ГОСТ 1050, ГОСТ 8731 | 10Г2 ГОСТ 4543, ГОСТ 8731 | 08Х22Н6Т ГОСТ 5632,ГОСТ 9941 | 09Г2С-6 ГОСТ 5520, 09Г2С ГОСТ 19281 | 09Г2С-8 ГОСТ 5520, 09Г2С ГОСТ 19281 | |
Примечания:
1. Стали марки 16ГС-17 и 09Г2С-17 применяются при толщинах листового проката 12 мм и более.
2. Крепежные детали из сталей марок 35Х и 40Х для материальных исполнений 2, 4 должны быть испытаны на ударный изгиб на образцах с острым надрезом при температуре минус 60ºС. Значение ударной вязкости на всех образцах должно быть не менее 30 Дж/см (3 кгс м/см).
3. Выбор марки паронита, материала наполнителя спирально — навитых прокладок производится в зависимости от условий эксплуатации (рабочая среда, расчетное давление, температура).
Расчетное давление фильтров СДЖ
<
|
Температура стенки, ºС |
Шифр материального |
Давление номинальное, МПа |
|||
|
1,6 |
2,5 |
4,0 |
6,3 |
||
|
Давление расчетное, МПа |
|||||
|
80 |
4 |
1,6 |
2,5 |
4,0 |
— |
|
100 |
1,2,3 |
1,6 |
2,5 |
4,0 |
6,3 |
|
200 |
1 2 3 |
1,5 1,48 1,51 |
2,33 2,31 2,36 |
3,73 3,7 3,77 |
5,87 5,83 5,94 |
|
250 |
1 2 3 |
1,4 1,4 1,33 |
2,24 2,3 2,1 |
3,5 3,5 3,33 |
5,4 5,4 5,24 |
|
300 |
1 2 3 |
1,2 1,2 1,23 |
1,9 1,9 1,92 |
3,0 3,0 3,1 |
4,8 4,8 4,85 |
Примечание:
Рабочие давления должны быть ниже значений, указанных в таблице, на величину превышения расчетного давления над рабочим, оговоренную нормами, действующими в отрасли эксплуатирующей фильтр.Фильтры сетчатые дренажные жидкостные СДЖ должны соответствовать «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576), «Правилам проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» (ПБ 03-584), ОСТ 26-291 «Сосуды и аппараты стальные сварные. Общие технические условия» и комплекта конструкторской документации, утвержденной в установленном порядке.
