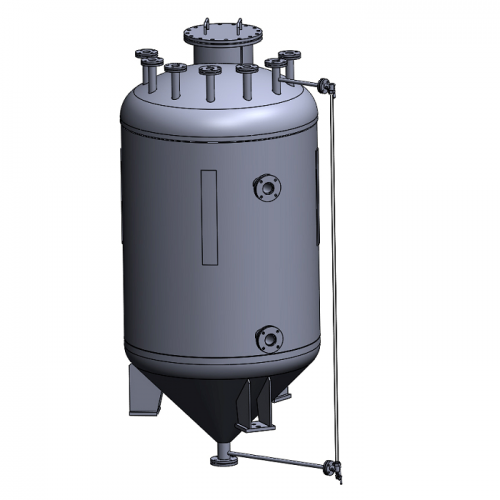

ВКЭ цельносварные с рубашкой

Предназначены для приёма, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1 МПа с постоянным или периодическим подогревом (или охлаждением). Выдача жидких сред может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.

Давление теплоносителя не более 0,6 МПа.

Материальное исполнение:

Шифр материального исполнения	Марка стали	Рабочая температура стенки аппарата, ºC
Шифр материального исполнения	Марка стали	минимальная	максимальная
1	Всп3сп5 ГОСТ 380-88	-20	300
2	09Г2С ГОСТ 5520-79	-60
2	16ГС ГОСТ 5520-79	-40
3	12х18Н10Т, 10х17Н13М2Т и 10×17Н13МЗТ ГОСТ 5632-72	-70
4	08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72	-40
4	08х18Г8Н2Т ГОСТ 5632-72	-20
5	ВСтЗсп5+12х18Н10Т ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85	-20
6	09Г2С+12х18Н10Т 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85	-60
6	09Г2С+08х13 ГОСТ 10885-85	-40

Условные проходы штуцеров:

Обозначение	Назначение	Объем аппарата, м³													Вылет, мм
		1	2	3,2	5	6,3	10	16	25	40	50	63	80	100
		Проход условный, мм
А	Люк	400				500									220
Б	Вход среды	50			80		100		150		200				50
В1	Выход среды	80			150				250		300				—
В2	Выход среды	50									100				—
Г	Перелив среды	150							250		300				—
Д	Труба передавливания	80					100		150		200				50
Е	Установка предохранительного клапана	50							100						135
Ж	Установка манометра	50													135
И1-2	Установка колонки указателя уровня трубчатого типа	20													—
К	Установка уровнемера типа УБ	50													135
Л	Установка термометра	50													—
М1	Резервный	50													135
М2	Резервный	150													p align=»center»> 160
Н1-2	Вход теплоносителя	50													140
П	Выход теплоносителя	50
Р	Установка трубного пучка	400													—
С	Установка погружного насоса	450													—
Т	Выдача среды погружным насосом	50													—
