ВЭЭ цельносварные

Пример условного обозначения аппарата ВЭЭ при заказе: Аппарат вертикальный — В, с эллиптическими днищами — ЭЭ, цельносварный — 1, без рубашки и без внутренних устройств — 1, номинальным объемом 25 м³, на условное давление 1,0 МПа: Аппарат ВЭЭ1-1-25-1,0

Описание
Характеристики
Отзывы ⁰

Вертикальные цельносварные аппараты с эллиптическими днищами ВЭЭ предназначены для приема, хранения и выдачи жидких и газообразных сред (в том числе вредных, взрыво и пожаро опасных веществ) при условном давлении в аппарате 0,6; 1,0 и 1,6 МПа (6, 10 и 16 кгс/см²).

Выдача жидких сред может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Аппараты могут быть использованы в качестве отстойников.

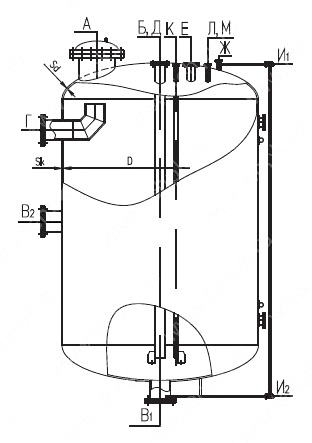

Вертикальный цельносварный аппарат с эллиптическими днищами ВЭЭ

Таблица штуцеров

А	Люк
Б	Вход среды
В1	Выход среды
В2	Выход среды
Г	Перелив среды
Д	Труба передавливания
Е	Установка предохранительного клапана
Ж	Установка манометра
И1-2	Установка колонки указателя уровня трубчатого типа
К	Установка уровнемера типа УБ
Л	Установка термометра
М	Резервный

Основные технические характерстики аппаратов ВЭЭ:

Обозначение аппарата	Условное давление, МПа	Объем, м³		Толщина, мм		Диаметр, D, мм	Исполнение на опорах-лапах		Исполнение на опорах-стойках		Масса, кг
		номи-нальный	рабочий	стенки, Sk	днища, Sd		длина, мм	высота, мм	длина, мм	высота, мм
ВЭЭ1-1-1	0,6	1	0,91	6		1000	1350	2050	1140	1985	445
	1,0			8			1360			1990	550
	1,6			8	10				1145	1995	625
ВЭЭ1-1-2	0,6	2	1,74	6		1200	1640	2450	1335	2390	630
	1,0			8			1645			2395	780
	1,6			10	12		1655		1350	2400	1020
ВЭЭ1-1-3,2	0,6	3,2	3	6	8	1400	1925	2950	1520	2870	890
	1,0			8	10		1930			2895	1100
	1,6			10	12		1950		1535	3165	1420
ВЭЭ1-1-5	0,6	5	4,3	8		1600	2245	3500	1755	3445	1360
	1,0			10			2255			3475	1630
	1,6			12	14		2260		1765	3480	2030
ВЭЭ1-1-6,3	0,6	6,3	5,6	8			2245	4150	1755	4190	1590
	1,0			10			2255			4260	1940
	1,6			12	14		2260		1765	4290	2380
ВЭЭ1-1-10	0,6	10	9,2	8	10	2000	2705	4200	2130	4450	2230
	1,0			10	12		2715			4480	2690
	1,6			14	16		2730		2135	4515
ВЭЭ1-1-16	0,6	16	15,5	10			2860	6350	2130	6650	3740
	1,0			10	12		2870			6690	3940
	1,6			14	18		3285		2140	6765	5400
ВЭЭ1-1-25	0,6	25	22,9	10		2400	3295	6550	2540	6750	5220
	1,0			12	14					6785	6270
	1,6			16	20		3310		2555	6800	8170

Материальное исполнение:

Шифр материального исполнения	Марка стали	Рабочая температура стенки аппарата, ºC
Шифр материального исполнения	Марка стали	минимальная	максимальная
1	Всп3сп5 ГОСТ 380-88	-20	300
2	09Г2С ГОСТ 5520-79	-60
2	16ГС ГОСТ 5520-79	-40
3	12х18Н10Т, 10х17Н13М2Т и 10×17Н13МЗТ ГОСТ 5632-72	-70
4	08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72	-40
4	08х18Г8Н2Т ГОСТ 5632-72	-20
5	ВСтЗсп5+12х18Н10Т ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85	-20
6	09Г2С+12х18Н10Т 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85	-60
6	09Г2С+08х13 ГОСТ 10885-85	-40

Условные проходы штуцеров:

Обозначение	Назначение	Объем аппарата, м³													Вылет, мм
		1	2	3,2	5	6,3	10	16	25	40	50	63	80	100
		Проход условный, мм
А	Люк	400				500									220
Б	Вход среды	50			80		100		150		200				50
В1	Выход среды	80			150				250		300				—
В2	Выход среды	50									100				—
Г	Перелив среды	150							250		300				—
Д	Труба передавливания	80					100		150		200				50
Е	Установка предохранительного клапана	50							100						135
Ж	Установка манометра	50													135
И1-2	Установка колонки указателя уровня трубчатого типа	20													—
К	Установка уровнемера типа УБ	50													135
Л	Установка термометра	50													—
М1	Резервный	50													135
М2	Резервный	150													p align=»center»> 160
Н1-2	Вход теплоносителя	50													140
П	Выход теплоносителя	50
Р	Установка трубного пучка	400													—
С	Установка погружного насоса	450													—
Т	Выдача среды погружным насосом	50													—
