ГКК цельносварные с коническими (140º) неотбортованными днищами
Аппарат горизонтальный — Г, с коническими неотбортованными днищами — КК, цельносварный — 1, без рубашки и без внутренних устройств — 1, номинальным объемом 63 м³, на условное давление 0,07 МПа: Аппарат ГКК1-1-63-0,07
- Описание
- Характеристики
- Отзывы 0
Горизонтальные цельносварные аппараты с коническими неотбортованными днищами ГКК предназначены для приема, хранения и выдачи жидких и газообразных сред (в том числе вредных, взрыво- и пожароопасных веществ) при рабочем давлении не более 0,07 МПа (0,07 кгс/см²) и не более допускаемого давления.
Выдача жидких сред осуществляется самотеком.

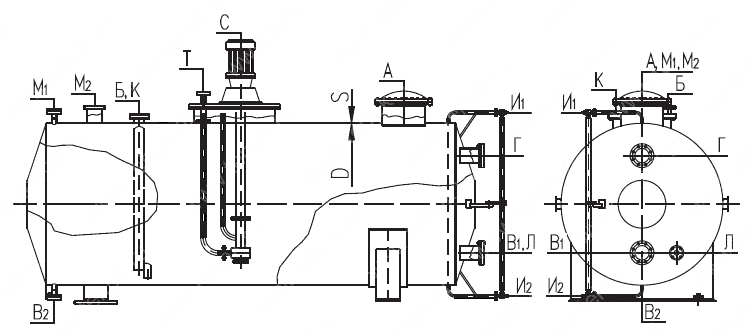

Горизонтальный цельносварный аппарат с коническими неотбортованными днищами ГКК
Назначение и условные проходы штуцеров:
|
Обозначение |
Назначение |
Объем аппарата, м³ |
Вылет, |
||||||||||||
|
1 |
2 |
3,2 |
5 |
6,3 |
10 |
16 |
25 |
40 |
50 |
63 |
80 |
100 |
|||
|
Проход условный, мм |
|||||||||||||||
|
А |
Люк |
400 |
500 |
220 |
|||||||||||
|
Б |
Вход среды |
50 |
80 |
100 |
150 |
200 |
50 |
||||||||
|
В1 |
Выход среды |
80 |
150 |
250 |
300 |
— |
|||||||||
|
В2 |
Выход среды |
50 |
100 |
— |
|||||||||||
|
Г |
Перелив среды |
150 |
250 |
300 |
— |
||||||||||
|
Д |
Труба передавливания |
80 |
100 |
150 |
200 |
50 |
|||||||||
|
Е |
Установка |
50 |
100 |
135 |
|||||||||||
|
Ж |
Установка манометра |
50 |
135 |
||||||||||||
|
И1-2 |
Установка колонки указателя уровня трубчатого типа |
20 |
— |
||||||||||||
|
К |
Установка уровнемера типа УБ |
50 |
135 |
||||||||||||
|
Л |
Установка термометра |
50 |
— |
||||||||||||
|
М1 |
Резервный |
50 |
135 |
||||||||||||
|
М2 |
Резервный |
150 |
160 | ||||||||||||
|
Н1-2 |
Вход теплоносителя |
50 |
140 |
||||||||||||
|
П |
Выход теплоносителя |
50 |
|||||||||||||
|
Р |
Установка трубного пучка |
400 |
— |
||||||||||||
|
С |
Установка погружного насоса |
450 |
— |
||||||||||||
|
Т |
Выдача среды |
50 |
—
|
||||||||||||
Основные технические характеристики аппаратов ГКК:
|
Обозначение |
Объем, м³ |
Диаметр, |
Толщина |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, |
|
|
номинальный |
рабочий |
|||||||
|
ГКК1-1-10-0,07 |
10 |
9,1 |
2000 |
8 |
3720 |
2170 |
2658 |
2400 |
|
ГКК1-6-10-0,07 |
3210 |
2770 |
||||||
|
ГКК1-1-16-0,07 |
16 |
14,6 |
5720 |
2658 |
3155 |
|||
|
ГКК1-6-16-0,07 |
3210 |
3520 |
||||||
|
ГКК1-1-25-0,07 |
25 |
22,8 |
2400 |
5850 |
2580 |
2990 |
4095 |
|
|
ГКК1-6-25-0,07 |
3675 |
4480 |
||||||
|
ГКК1-1-40-0,07 |
40 |
36,4 |
9350 |
2990 |
5785 |
|||
|
ГКК1-6-40-0,07 |
3675 |
6180 |
||||||
|
ГКК1-1-50-0,07 |
50 |
45,5 |
3000 |
10 |
7540 |
3210 |
3600 |
7675 |
|
ГКК1-6-50-0,07 |
4232 |
8065 |
||||||
|
ГКК1-1-63-0,07 |
63 |
57,3 |
9540 |
3600 |
9200 |
|||
|
ГКК1-6-63-0,07 |
4232 |
9590 |
||||||
|
ГКК1-1-80-0,07 |
80 |
72,8 |
12040 |
3600 |
11130 |
|||
|
ГКК1-6-80-0,07 |
4232 |
11520 |
||||||
|
ГКК1-1-100-0,07 |
100 |
91 |
12 |
15040 |
3600 |
15570 |
||
|
ГКК1-6-100-0,07 |
4232 |
15960 |
||||||
Материальное исполнение:
|
Шифр |
Марка стали |
Рабочая температура |
|
|
минимальная |
максимальная |
||
|
1 |
Всп3сп5 ГОСТ 380-88 |
-20 |
300 |
|
2 |
09Г2С ГОСТ 5520-79 |
-60 |
|
|
16ГС ГОСТ 5520-79 |
-40 |
||
|
3 |
12х18Н10Т, 10х17Н13М2Т и 10×17Н13МЗТ |
-70 |
|
|
4 |
08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72 |
-40 |
|
|
08х18Г8Н2Т ГОСТ 5632-72 |
-20 |
||
|
5 |
ВСтЗсп5+12х18Н10Т ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85 |
-20 |
|
|
6 |
09Г2С+12х18Н10Т 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85 |
-60 |
|
|
09Г2С+08х13 ГОСТ 10885-85 |
-40
|
||
