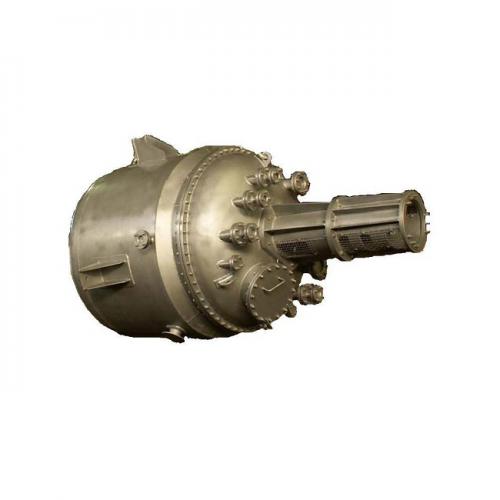

Аппараты цельносварные с эллиптическим днищем и крышкой

Пример условного обозначения аппарата при заказе: Аппарат цельносварный, с эллиптическим днищем и крышкой — 10, с турбинной мешалкой и змеевиком — 33, номинальным объемом 32 м³, на рабочее давление 0,3 МПа, шифр уплотнения вала — С (сальниковое), исполнение двигателя аппарата — В (взрывозащищенное), шифр материала корпуса — 53: Аппарат 1033-32.0,3-СВ53

Описание
Характеристики
Отзывы ⁰

Аппараты цельносварные с эллиптическим днищем и крышкой предназначены для проведения различных технологических процессов в жидких средах с динамической вязкостью не более 7·Па с плотностью не более 2000 кг/м³.

Температура среды — от минус 20 до плюс 200ºС.

Давление в аппарате:

избыточное до 0,6 МПа (6кгс/см²);
остаточное — вакуум, не ниже 2,7 кПа (20 мм рт.ст);
без давления — налив.

Рабочая среда в аппарате — нейтральная, агрессивная, пожароопасная, взрывоопасная или токсичная жидкость, эмульсия, газожидкостная смесь или суспензия с массовой долей твердой фазы не более 30%

Аппарат 1003, 1023, 1033

Обозначение	Назначение
А	Для входа продукта
Б	Технологический
В	Технологический
Г	Для предохранительного клапана
Д	Для трубы передавливания
Е	Резервный
Ж	Для манометра
И	Для термометра
К/М2	Для входа/выхода теплоносителя
Л	Люк
О	Для выхода продукта
П	Для перелива продукта

Основные технические характеристики аппаратов:

Обозначение аппарата	Объем, м³	Рабочее давление, МПа	Допускаемое давление, МПа	Диаметр аппарата, мм	Толщина стенки, мм	Высота аппарата, мм	Ширина аппарата, мм	Змеевик		Масса, кг
Обозначение аппарата	Объем, м³	Рабочее давление, МПа	Допускаемое давление, МПа	Диаметр аппарата, мм	Толщина стенки, мм	Высота аппарата, мм	Ширина аппарата, мм	количество витков	поверхность теплообмена, м²	Масса, кг
1003-10,0.0,6	10	0,6	0,052	2200	10	5545	3280	—	—	3985
1023-10,0.0,6						6025		—	—	4530
1033-10,0.0,6						5545		8	11,1	4440
1010-10,0.0,6						6140		—	—	4500
1003-16,0.0,6	16		0,035	2400	12	6635	3748	—	—	5570
1023-16,0.0,6						7115		—	—	6200
1033-16,0.0,6						6635		7	10,7	6000
1010-16,0.0,6						7230		—	—	6130
1003-25,0.0,3	25	0,3	0,025	2800		8115	4456	—	—	8060
1003-25,0.0,6		0,6	0,045			8115		—	—	8060
1023.2-25,0.0,3		0,3	0,025			8520		—	—	10570
1023.2-25,0.0,6		0,6	0,045			8520		—	—	10570
1033-25,0.0,3		0,3	0,025			8115		6	10,7	8500
1033-25,0.0,6		0,6	0,045			8115		6	10,7	8500
1010-25,0.0,3		0,3	0,025			8480		—	—	10330
1010-25,0.0,6		0,6	0,045			8480		—	—	10330
1003-32,0.0,3	32	0,3	0,019	3000		8565		—	—	9060
1003-32,0.0,6		0,6	0,037			8565		—	—	9060
1023.2-32,0.0,3		0,3	0,019			8970		—	—	11640
1023.2-32,0.0,6		0,6	0,037			8970		—	—	11640
1033-32,0.0,3		0,3	0,019			8565		6	11,5	9530
1033-32,0.0,6		0,6	0,037			8565		6	11,5	9530
1010-32,0.0,3		0,3	0,019			8930		—	—	11420
1010-32,0.0,6		0,6	0,037			8930		—	—	11420
1003-50,0.0,3	50	0,3	0,012			11175		—	—	12270
1003-50,0.0,6		0,6	0,024			11175		—	—	12270
1023.2-50,0.0,3		0,3	0,012			11580		—	—	14850
1023.2-50,0.0,6		0,6	0,024			11580		—	—	14850
1033-50,0.0,3		0,3	0,012			11175		6	11,5	11740
1033-50,0.0,6		0,6	0,024			11175		6	11,5	11740
1010-50,0.0,3		0,3	0,012			11540		—	—	14620
