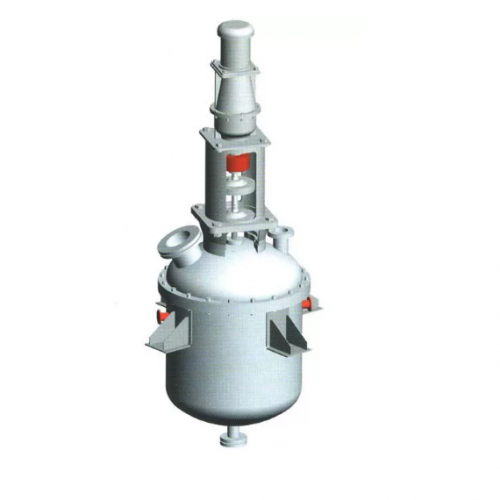

Аппараты с плоским днищем и съемной плоской крышкой





Пример условного обозначения аппарата при заказе: Аппарат с плоским днищем и съемной плоской крышкой — 80, с турбинной мешалкой и змеевиком — 33, номинальным объемом 3,2 м³, на рабочее давление 0,6 МПа, шифр уплотнения вала — Т (торцевое), исполнение двигателя аппарата — А (общепромышленное), шифр материала корпуса — 10: Аппарат 8033-3,2.0,6-ТА10
  • Описание
  • Характеристики
  • Отзывы 0

Аппараты с плоским днищем и съемной плоской крышкой предназначены для проведения различных технологических процессов в жидких средах с динамической вязкостью не более 7·Па с плотностью не более 2000 кг/м³.

Температура среды — от минус 20 до плюс 200ºС.

Давление в аппарате:

  • избыточное до 0,6 МПа (6 кгс/см²);
  • остаточное — вакуум, не ниже 2,7 кПа (20 мм рт.ст);
  • без давления — налив;
  • допустимое наружное давление — 0,0098 МПа.

Рабочая среда в аппарате — нейтральная, агрессивная, пожароопасная, взрывоопасная или токсичная жидкость, эмульсия, газожидкостная смесь или суспензия с массовой долей твердой фазы не более 30%.

Аппарат 8003, 8023, 8033

Обозначение

Назначение

А

Для входа продукта

Б

Технологический

Г

Для предохранительного клапана

Д

Для трубы передавливания

Е

Резервный

Ж

Для манометра

К1/К2

Для входа/выхода теплоносителя

Л

Люк

О

Для выхода продукта

П

Для перелива продукта

Основные технические характеристики аппаратов:

Обозначение
аппарата

Объем,
м³

Диаметр
аппарата,
мм

Толщина
стенки,
мм

Высота
аппарата,
мм

Ширина
аппарата,
мм

Змеевик

Масса,
кг

количество
витков

поверхность
теплообмена, м²

8003-1,0

1

1000

8

2940

1130

920

8023-1,0

985

8033-1,0

5

2,3

1025

8003-2,0

2

1400

2965

1530

1410

8023-2,0

1440

8033-2,0

6

3,3

1510

8003-3,2

3,2

1600

3930

1750

2005

8023-3,2

2045

8033-3,2

7

4,9

2140

8003-5,0

5

1800

4430

1950

2490

8023-5,0

2900

8033-5,0

7

5,5

2640

8003-6,3

6,3

4930

3170

8023-6,3

3255

8033-6,3

7

5,5

3320
