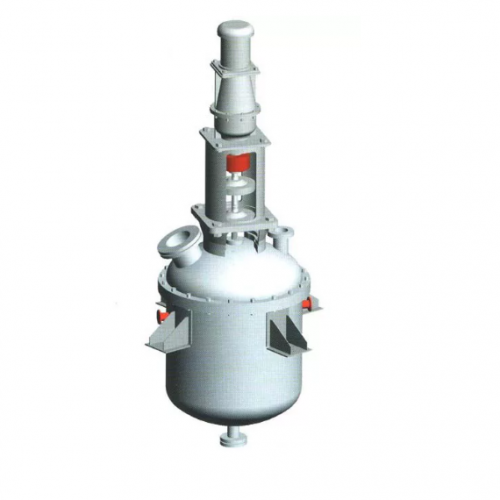

Аппараты с эллиптическим днищем и съемной эллиптической крышкой и рубашкой
- Описание
- Характеристики
- Отзывы 0
Аппараты с эллиптическим днищем и съемной эллиптической крышкой и рубашкой предназначены для проведения различных технологических процессов в жидких средах с динамической вязкостью не более 7 Па·с плотностью не более 2000 кг/м³.
Температура среды — от минус 20 до плюс 200ºС.
Давление в аппарате:
- избыточное до 0,6 МПа (6 кгс/см²);
- остаточное — вакуум, не ниже 2,7 кПа (20 мм рт.ст);
- без давления — налив.
Рабочая среда в аппарате — нейтральная, агрессивная, пожароопасная, взрывоопасная или токсичная жидкость, эмульсия, газожидкостная смесь или суспензия с массовой долей твердой фазы не более 30%.
Рабочая среда в рубашке — водопроводная вода или оборотная вода, рассол, конденсат, насыщенный водяной пар. Рруб = 4 кгс/см²; Рзм = 16 кгс/см².

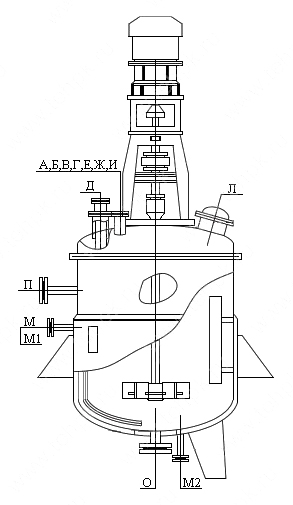

Аппарат 0103, 0123
Обозначение |
Назначение |
А |
Для входа продукта |
Б |
Технологический |
В |
|
Г |
Для предохранительного клапана |
Д |
Для трубы передавливания |
Е |
Резервный |
Ж |
Для манометра |
И |
Для термометра |
М, М1/М2 |
Для входа/выхода теплоносителя |
Л |
Люк |
О |
Для выхода продукта |
П |
Для перелива продукта |
Основные технические характеристики аппаратов:
Обозначение |
Объем, |
Допускаемое |
Диаметр |
Толщина |
Высота |
Ширина |
Поверхность |
Масса, |
0103-1,0.0,6 |
1 |
0,415 |
1000 |
8 |
3260 |
1638 |
2,9 |
1130 |
0123-1,0.0,6 |
1155 |
|||||||
0110-1,0.0,6 |
3215 |
1140 |
||||||
0103-2,0.0,6 |
2 |
0,512 |
1400 |
10 |
3280 |
2162 |
4,3 |
1930 |
0123-2,0.0,6 |
3420 |
1960 |
||||||
0110-2,0.0,6 |
3235 |
1950 |
||||||
0103-3,2.0,6 |
3,2 |
0,565 |
1600 |
12 |
4145 |
2392 |
6,2 |
2925 |
0123-3,2.0,6 |
4235 |
2965 |
||||||
0110-3,2.0,6 |
4440 |
3325 |
||||||
0103-5,0.0,6 |
5 |
0,567 |
1800 |
14 |
4565 |
2596 |
9 |
4490 |
0123-5,0.0,6 |
4755 |
4900 |
||||||
0110-5,0.0,6 |
4860 |
4890 |
||||||
0103-6,3.0,6 |
6,3 |
0,416 |
5305 |
2600 |
12,1 |
5840 |
||
0123-6,3.0,6 |
5925 |
|||||||
0110-6,3.0,6 |
5460 |
5890 |
