Теплообменники кожухотрубчатые ТНГ, ТКГ, ТНВ, ТКВ
- Описание
- Характеристики
- Отзывы 0
Теплообменники кожухотрубчатые предназначены для организации теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок. Теплообменники ТНГ, ТКГ, ТНВ, ТКВ изготавливаются по ТУ 3612-024-00220302-02.
Теплообменники этой группы изготовливают на условное давление 0,6…4,0 МПа, диаметром 159…1200 мм, с поверхностью теплообмена до 973 м²; длина их до 10,5 м, масса до 22 тн. Кожухотрубчатые теплообменники этого типа применяют при температуре от -70ºС до +350ºС.
Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе предназначены для чистых сред при разности температур кожуха и труб, не превышающей 60ºС.
В зависимости от требований технологического процесса теплообменники могут быть горизонтальными:

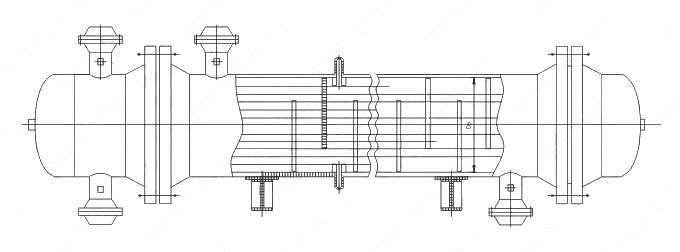

Теплообменники горизонтальные кожухотрубчатые ТНГ ТКГ одноходовые

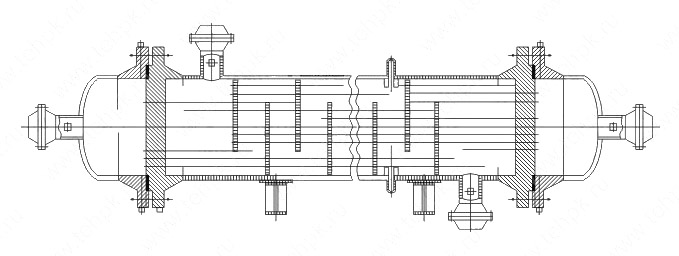

Теплообменники горизонтальные кожухотрубчатые ТНГ ТКГ многоходовые
и вертикальными:

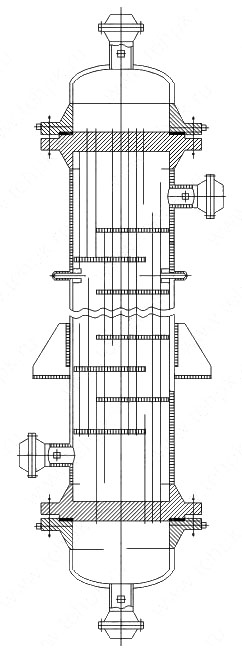

Вертикальные теплообменники кожухотрубчатые ТНВ, ТКВ одноходовые и многоходовые
Основные технические характеристики теплообменников кожухотрубчатых:
|
Наименование параметров |
Назначение параметров для теплообменников |
||
|
ТН |
ТК |
||
| Температура теплообменивающих сред, ºС±5ºС | в кожухе |
от минус 70ºC до плюс 350ºC |
|
| в трубах | |||
| Диаметр кожуха, мм | наружный (при изготовлении из трубы) |
159; 273; 325; 426; 630 |
|
| внутренний (при изготовлении из листа) |
400; 600; 800; 1000; 1200 |
||
| Поверхность теплообмена, м² |
1,0-973 |
||
| Условное давление, МПа в кожухе для аппаратов диаметром, мм | 159, 273, 325, 400 (426), 600 (630) |
1,6; 2,5; 4,0 |
1,6 |
| 800 |
1,0; 1,6; 2,5; 4,0 |
1,0; 1,6 |
|
| 1000 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6; 1,0; 1,6 |
|
| 1200 |
0,6; 1,0; 1,6; 2,5 |
||
| Условное давление МПа в трубах для аппаратов диаметром, мм | 159, 273, 325, 400 (426), 600 (630) |
1,6; 2,5; 4,0 |
1,6 |
| 800 |
1,0; 1,6; 2,5; 4,0 |
1,0; 1,6 |
|
| 1000 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6; 1,0; 1,6 |
|
| 1200 |
0,6; 1,0; 1,6; 2,5 |
0,6; 1,0; 1,6 |
|
| Длина теплообменных труб, мм для аппаратов диаметром, мм |
159, 273 |
1000; 1500; 2000; 3000 |
1500; 2000; 3000 |
|
325 |
1500; 2000; 3000; 4000 |
||
|
400 (426), 600 (630), 800 |
2000; 3000; 4000; 6000 |
||
| 1000 |
3000; 4000; 6000; 9000 |
||
| 1200 |
4000; 6000; 9000 |
||
| Наружный диаметр и толщина стенки теплообменных труб, мм |
20х2; 25х2 |
||
| Число ходов по трубам для аппаратов диаметром, мм | 159, 273 |
1 |
|
| 325, 400 (426) |
1; 2 |
||
| 600 (630), 800, 1000, 1200 |
1; 2; 4 |
||
| Масса аппаратов, кг |
135 ÷ 21890 |
||
Особенностью аппаратов типа ТН является то, что трубы жестко соединены с трубными решетками, а решетки с корпусом. В связи с этим исключена возможность взаимных перемещений труб и кожуха, поэтому аппараты этого типа называют еще теплообменниками жесткой конструкции.
Достоинством теплообменных аппаратов этого типа является простота конструкции и, следовательно, меньшая стоимость. Однако им присущи две особенности. Во-первых, очистка межтрубного пространства подобных аппаратов сложна, поэтому теплообменники такого типа применяются в тех случаях, когда среда, проходящая через межтрубное пространство, является чистой, не агрессивной, т.е. когда нет необходимости в чистке. Во-вторых, существенное различие между температурами трубок и кожуха в этих аппаратах приводит к большему удлинению трубок по сравнению с кожухом, что обусловливает возникновение температурных напряжений в трубной решетке, нарушает плотность вальцовки труб в решетке и ведет к попаданию одной теплообменивающейся среды в другую. Поэтому теплообменники этого типа применяют при разнице температур теплообменивающихся сред, проходящих через трубки и межтрубное пространство не более 60ºС и при сравнительно небольшой длине аппарата.
Теплообменные аппараты с температурным компенсатором типа ТК имеют неподвижные трубные решетки и снабжены специальными гибкими элементами для компенсации различия в удлинении кожуха и труб, возникающего вследствие различия их температур.
Вертикальный кожухотрубчатый теплообменник типа ТК отличается от теплообменника типа ТН наличием вваренного между двумя частями кожуха линзового компенсатора и обтекателя. Обтекатель уменьшает гидравлическое сопротивление межтрубного пространства такого аппарата.
В аппаратах типа ТК используют одно- и многоэлементные линзовые компенсаторы, изготовливаемые обкаткой из коротких цилиндрических обечаек. Линзовый элемент, сварен из двух полулинз, полученных из листа штамповкой. Компенсирующая способность линзового компенсатора примерно пропорциональна числу линзовых элементов в нем, однако применять компенсаторы с числом линз более четырех не рекомендуется, так как резко снижается сопротивление кожуха изгибу. Для увеличения компенсирующей способности линзового компенсатора он может быть при сборке кожуха предварительно сжат (если предназначен для работы на растяжение) или растянут (при работе на сжатие). При установке линзового компенсатора на горизонтальных аппаратах в нижней части каждой линзы сверлят дренажные отверстия с заглушками для слива воды после гидравлических испытаний аппарата.
Дополнительные технические характеристики теплообменников:
Материальное исполнение для теплообменных аппаратов:
|
Условное обозначение аппарата |
Исполнение теплообменного аппарата по материалу |
Материалы, применяемые для изготовления сборочных единиц теплообменных аппаратов |
|||
|
кожуха |
распределительной камеры |
труб |
трубной решетки |
||
|
ТН, ТК, ХН, ХК, КН, КК, ИН, ИК |
М1 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Стали марок 10 и 20 по ГОСТ 8733 (гр В) и ГОСТ550 (гр А) или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 20 по ГОСТ 1050 и ГОСТ 8479 (гр IV) Сталь марки 16ГС по ГОСТ 5520 и ГОСТ 8479 (гр IV) |
|
ХК, КК |
М3 |
Латунь ЛАМш 77-2-0,05 по ГОСТ 21646 |
Сталь марки 16ГС по ГОСТ 5520 ГОСТ 8479 (группа IV с наплавкой латунью марки ЛО-62-1 или Л63 по ГОСТ 15527) |
||
|
ТН, ТК, ИН, ИК |
М8 |
Сталь марки 12Х18Н10Т по ГОСТ 9940 Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350 |
Сталь марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 12Х18Н10Т по ГОСТ 5632 ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
|
ТН, ТК, ИН, ИК |
М9 |
Сталь марки 10Х17Н13М2Т по ГОСТ 9940 Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
10Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
|
ТН, ТК, ХН, ХК, КН, КК, ИН, ИК |
М10 |
Сталь марки 12Х18Н10Т по ГОСТ 9940 Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Сталь марки ВСт 3сп5 по ГОСТ 380Ст3сп5 по ГОСТ 14637 Сталь марки 16ГСпо ГОСТ 5520 |
Сталь марки 08Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
М11 |
Сталь марки 10Х17Н13М2Т по ГОСТ 9940 Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа Мб) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ХН, ХК, КН, КК |
М12 |
Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 Трубы — сталь марки 20 по ГОСТ 1050, ГОСТ 8731 (группа В) |
Ст3сп, Ст3сп по ГОСТ 380, 14637 Сталь марки 16ГСпо ГОСТ 5520 Трубы — сталь марки 20 по ГОСТ 1050, ГОСТ 8731 (группа В) |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 9941 Сталь марки 112х18Н10Тпо ГОСТ 5632 ГОСТ 9941 |
Сталь марки 16ГС по ГОСТ 5520, ГОСТ 8479 |
|
ТН, ТК, ИН, ИК |
М17 |
Сталь марки 09Г2С по ГОСТ 5520 Трубы — сталь марок 10Г2 по ГОСТ 8731 группы В и 09Г2С по технической документации, утвержденной в установленном порядке |
Сталь марки 10Г2 по ГОСТ 550 (группа А), ГОСТ 8733 (группа В) |
Сталь марки 09Г2С и 10Г2С1 по ГОСТ 5520, 09Г2С и 10Г2 по ГОСТ 8479 (группа IV) |
|
|
ТН, ТК, ХН, ХК, КН, КК |
М19 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
|
М20 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК |
М21 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
|
|
М22 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ИН, ИК |
М23 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б), ГОСТ 7350 (группа IV) и технической документации, утвержденной в установленном порядке |
|
М24 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ25054 (группа IV), ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ИН, ИК |
Б6 |
Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Стали марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 12Х18Н1010Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
Б8 |
Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 10Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV) |
||
Поверхность теплообмена для теплообменных аппаратов по наружному диаметру труб и площадь проходных сечений по трубному и межтрубному пространству:
|
Диаметр кожуха |
Наружный диаметр труб, мм |
Толщина стенки труб, мм |
Число ходов по трубам |
Поверхность теплообмена, м², при длине труб, мм |
Площадь проходного |
Площадь проходных |
||||||||
|
в вырезе перегородки |
между перегоро-дками |
|||||||||||||
|
наруж- |
внутрен-ний |
1000 |
1500 |
2000 |
3000 |
4000 |
6000 |
9000 |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
159 |
— |
20 |
2 |
1 |
1,2 |
1,8 |
2,4 |
3,6 |
— |
— |
— |
0,0040 |
0,0019 |
0,0070 |
|
25 |
1 |
1,0 |
1,5 |
2,0 |
3,1 |
— |
— |
— |
0,0045 |
0,0033 |
0,0075 |
|||
|
273 |
— |
20 |
1 |
4,3 |
6,4 |
8,5 |
12,8 |
— |
— |
— |
0,0136 |
0,0067 |
0,0124 |
|
|
25 |
1 |
3,3 |
4,9 |
6,6 |
10,0 |
— |
— |
— |
0,0147 |
0,0081 |
0,0137 |
|||
|
325 |
— |
20 |
1 |
— |
9,4 |
12,5 |
18,8 |
25,0 |
— |
— |
0,0200 |
0,0110 |
0,0190 |
|
|
2 |
— |
8,5 |
11,3 |
16,9 |
22,6 |
— |
— |
0,0090 |
0,0156 |
|||||
|
25 |
1 |
— |
7,3 |
9,7 |
14,6 |
19,5 |
— |
— |
0,0217 |
0,0130 |
0,0278 |
|||
|
2 |
— |
6,6 |
8,8 |
13,2 |
17,6 |
— |
— |
0,0098 |
0,0147 |
|||||
|
426 |
400 |
20 |
1 |
— |
— |
22,5 |
33,7 |
45,0 |
67,4 |
— |
0,0358 |
0,0180 |
0,0448 |
|
|
2 |
— |
— |
20,9 |
31,3 |
41,7 |
62,6 |
— |
0,0162 |
0,0300 |
|||||
|
25 |
1 |
— |
— |
16,8 |
25,2 |
33,6 |
50,4 |
— |
0,0375 |
0,0210 |
0,0438 |
|||
|
2 |
— |
— |
15,4 |
23,1 |
30,8 |
46,2 |
— |
0,0168 |
0,0250 |
|||||
|
630 |
600 |
20 |
1 |
— |
— |
50,4 |
75,5 |
100,7 |
151,1 |
— |
0,0802 |
0,0426 |
0,0540 |
|
|
2 |
— |
— |
47,7 |
71,6 |
95,5 |
143,2 |
— |
0,0370 |
0,0480 |
|||||
|
4 |
— |
— |
43,2 |
64,8 |
86,4 |
129,6 |
— |
0,0162 |
||||||
|
25 |
1 |
— |
— |
41,6 |
62,4 |
83,2 |
124,8 |
— |
0,0928 |
0,0400 |
0,0525 |
|||
|
2 |
— |
— |
38,9 |
58,4 |
77,9 |
116,8 |
— |
0,0420 |
0,0450 |
|||||
|
4 |
— |
— |
33,6 |
50,4 |
67,2 |
100,8 |
— |
0,0 179 |
||||||
|
— |
800 |
20 |
2 |
1 |
— |
— |
94,1 |
141,1 |
188,1 |
282,2 |
— |
0,1498 |
0,0693 |
0,0770 |
|
2 |
— |
— |
90,5 |
135,7 |
180,9 |
271,4 |
— |
0,0706 |
0,0700 |
|||||
|
4 |
— |
— |
83,9 |
125,9 |
167,8 |
254,1 |
— |
0,0308 |
||||||
|
25 |
1 |
— |
— |
74,4 |
111,6 |
148,8 |
223,3 |
— |
0,1659 |
0,0662 |
0,0788 |
|||
|
2 |
— |
— |
70,8 |
106,2 |
141,6 |
212,4 |
— |
0,0774 |
0,0700 |
|||||
|
4 |
— |
— |
64,5 |
96,8 |
129,1 |
193,6 |
— |
0,0329 |
||||||
|
— |
1000 |
20 |
2 |
1 |
— |
— |
— |
224,0 |
298,7 |
448,0 |
672,0 |
0,2378 |
0,1048 |
0,1560 |
|
2 |
— |
— |
— |
216,8 |
289,1 |
433,7 |
650,4 |
0,1138 |
0,1248 |
|||||
|
4 |
— |
— |
— |
205,0 |
273,3 |
410,0 |
615,0 |
0,0512 |
||||||
|
25 |
1 |
— |
— |
— |
181,6 |
242,1 |
363,1 |
544,7 |
0,2695 |
0,1062 |
0,1414 |
|||
|
2 |
— |
— |
— |
174,5 |
232,7 |
349,0 |
523,5 |
0,1257 |
0,1300 |
|||||
|
4 |
— |
— |
— |
162,3 |
216,3 |
324,5 |
486,8 |
0,0553 |
||||||
|
— |
1200 |
20 |
1 |
— |
— |
— |
— |
432,3 |
648,5 |
972,7 |
0,3442 |
0,1495 |
0,1870 |
|
|
2 |
— |
— |
— |
— |
421,5 |
632,3 |
948,4 |
0,1658 |
0,1760 |
|||||
|
4 |
— |
— |
— |
— |
401,9 |
602,9 |
904,3 |
0,0788 |
||||||
|
25 |
1 |
— |
— |
— |
— |
349,8 |
524,7 |
787,0 |
0,3899 |
0,1640 |
0,1788 |
|||
|
2 |
— |
— |
— |
— |
338,8 |
508,2 |
762,3 |
0,1834 |
0,1650 |
|||||
|
4 |
— |
— |
— |
— |
319,3 |
479,0 |
718,5 |
0,0854 |
||||||
Масса теплообменников кожухотрубчатых, кг:
|
Диаметр кожуха |
Давление в кожухе и трубах, Мпа, не более |
Труба 20х2 длиной |
Трубы 25х2 длиной |
|||||||||
|
наружный |
внутренний |
1000 |
1500 |
2000 |
3000 |
4000 |
1000 |
1500 |
2000 |
3000 |
4000 |
|
|
Масса теоретическая, кг |
||||||||||||
|
159 |
— |
1 ход |
||||||||||
|
1,6 |
145 |
170 |
190 |
245 |
— |
135 |
165 |
185 |
235 |
— |
||
|
2,5 |
175 |
200 |
220 |
275 |
— |
170 |
190 |
210 |
255 |
— |
||
|
4,0 |
175 |
200 |
220 |
275 |
— |
170 |
190 |
210 |
255 |
— |
||
|
273 |
— |
1 ход |
||||||||||
|
1,6 |
295 |
365 |
435 |
575 |
— |
275 |
345 |
410 |
535 |
— |
||
|
2,5 |
355 |
425 |
495 |
640 |
— |
345 |
415 |
475 |
600 |
— |
||
|
4,0 |
430 |
540 |
575 |
710 |
— |
405 |
470 |
535 |
670 |
— |
||
|
325 |
— |
1 ход |
||||||||||
|
1,6 |
— |
465 |
530 |
665 |
800 |
— |
435 |
495 |
610 |
720 |
||
|
2,5 |
— |
540 |
605 |
740 |
900 |
— |
510 |
570 |
680 |
820 |
||
|
4,0 |
— |
650 |
720 |
880 |
990 |
— |
565 |
680 |
800 |
910 |
||
|
2 хода |
||||||||||||
|
1,6 |
— |
440 |
500 |
620 |
745 |
— |
415 |
465 |
575 |
680 |
||
|
2,5 |
— |
510 |
570 |
700 |
820 |
— |
480 |
535 |
645 |
750 |
||
|
4,0 |
— |
605 |
660 |
810 |
950 |
— |
575 |
625 |
730 |
900 |
||
|
Диаметр кожуха |
Давление в кожухе и трубах, Мпа, не более |
Труба 20х2 длиной |
Трубы 25х2 длиной |
|||||||||
|
наружный |
внутренний |
2000 |
3000 |
4000 |
6000 |
9000 |
2000 |
3000 |
4000 |
6000 |
9000 |
|
|
Масса теоретическая, кг |
||||||||||||
|
426 |
400 |
1 ход |
||||||||||
|
1,6 |
860 |
1130 |
1430 |
1850 |
— |
780 |
1030 |
1290 |
1750 |
— |
||
|
2,5 |
980 |
1230 |
1540 |
1960 |
— |
870 |
1140 |
1400 |
1860 |
— |
||
|
4,0 |
1090 |
1290 |
1780 |
2120 |
— |
1030 |
1200 |
1480 |
1940 |
— |
||
|
2 хода |
||||||||||||
|
1,6 |
860 |
1130 |
1360 |
1930 |
— |
790 |
1020 |
1340 |
1660 |
— |
||
|
2,5 |
1020 |
1250 |
1490 |
2020 |
— |
960 |
1180 |
1380 |
1860 |
— |
||
|
4,0 |
1150 |
1470 |
1660 |
2240 |
— |
1080 |
1350 |
1510 |
2130 |
— |
||
|
630 |
600 |
1 ход |
||||||||||
|
1,6 |
1570 |
2030 |
2540 |
3540 |
— |
1360 |
1840 |
2450 |
3190 |
— |
||
|
2,5 |
1710 |
2250 |
2760 |
3840 |
— |
1550 |
2020 |
2560 |
3480 |
— |
||
|
4,0 |
2100 |
2670 |
3530 |
4380 |
— |
1970 |
2470 |
3390 |
3950 |
— |
||
|
2 хода |
||||||||||||
|
1,6 |
1520 |
1920 |
2350 |
3470 |
— |
1350 |
1820 |
2190 |
2910 |
— |
||
|
2,5 |
1870 |
2400 |
2920 |
3980 |
— |
1710 |
2190 |
2640 |
3550 |
— |
||
|
4,0 |
2430 |
3000 |
3560 |
4690 |
— |
2290 |
2800 |
3280 |
4270 |
— |
||
|
4 хода |
||||||||||||
|
1,6 |
1530 |
1880 |
2280 |
3320 |
— |
1360 |
1780 |
2130 |
2760 |
— |
||
|
2,5 |
1880 |
2360 |
2850 |
3830 |
— |
1720 |
2150 |
2580 |
3400 |
— |
||
|
4,0 |
2440 |
2960 |
3490 |
4540 |
— |
2300 |
2760 |
3220 |
4120 |
— |
||
|
— |
800 |
1 ход |
||||||||||
|
1,0 |
2640 |
3570 |
4310 |
6040 |
— |
2300 |
3160 |
3760 |
5420 |
— |
||
|
1,6 |
2780 |
3640 |
4560 |
6340 |
— |
2320 |
3280 |
4040 |
5460 |
— |
||
|
2,5 |
3190 |
4150 |
5110 |
7040 |
— |
2920 |
3730 |
4570 |
6350 |
— |
||
|
4,0 |
3930 |
4970 |
6020 |
8110 |
— |
3660 |
4600 |
5470 |
7070 |
— |
||
|
2 хода |
||||||||||||
|
1,0 |
2680 |
3510 |
4350 |
6040 |
— |
2520 |
3240 |
3960 |
5380 |
— |
||
|
1,6 |
2880 |
3760 |
4650 |
6340 |
— |
2720 |
3450 |
4180 |
5620 |
— |
||
|
2,5 |
3180 |
4160 |
5100 |
7000 |
— |
2870 |
3680 |
4500 |
6120 |
— |
||
|
4,0 |
4160 |
5110 |
6070 |
8010 |
— |
4080 |
4740 |
5690 |
7340 |
— |
||
|
4 хода |
||||||||||||
|
1,0 |
2740 |
3510 |
4320 |
5920 |
— |
2560 |
3260 |
3930 |
5260 |
— |
||
|
1,6 |
2940 |
3790 |
4620 |
6190 |
— |
2790 |
3470 |
4150 |
5500 |
— |
||
|
2,5 |
3240 |
4160 |
5070 |
6880 |
— |
2940 |
3700 |
4470 |
6000 |
— |
||
|
4,0 |
4220 |
5140 |
6040 |
7890 |
— |
4150 |
4760 |
5660 |
7220 |
— |
||
|
— |
1000 |
1 ход |
||||||||||
|
0,6 |
— |
5020 |
6490 |
9000 |
12980 |
— |
4410 |
5460 |
7870 |
11540 |
||
|
1,0 |
— |
5220 |
6560 |
9210 |
13180 |
— |
4540 |
5770 |
7970 |
11400 |
||
|
1,6 |
— |
5600 |
6790 |
9870 |
13750 |
— |
4890 |
6160 |
8370 |
12050 |
||
|
2,5 |
— |
6100 |
7570 |
10530 |
15180 |
— |
5510 |
6790 |
9270 |
13350 |
||
|
4,0 |
— |
7110 |
8940 |
12180 |
— |
— |
6780 |
8190 |
11010 |
— |
||
|
2 хода |
||||||||||||
|
0,6 |
— |
5050 |
6290 |
8770 |
12920 |
— |
4480 |
5590 |
7810 |
11150 |
||
|
1,0 |
— |
5230 |
6540 |
9180 |
13120 |
— |
4580 |
5710 |
7970 |
11350 |
||
|
1,6 |
— |
5520 |
6900 |
9660 |
13690 |
— |
4930 |
6110 |
8370 |
11350 |
||
|
2,5 |
— |
6170 |
7580 |
10390 |
15120 |
— |
5430 |
6800 |
9120 |
13200 |
||
|
4,0 |
— |
7710 |
9270 |
12380 |
— |
— |
7750 |
8950 |
11650 |
— |
||
|
4 хода |
||||||||||||
|
0,6 |
— |
5070 |
6250 |
8640 |
12610 |
— |
4520 |
5570 |
7670 |
10830 |
||
|
1,0 |
— |
5250 |
6500 |
9050 |
12810 |
— |
4620 |
5690 |
7830 |
11030 |
||
|
1,6 |
— |
5540 |
6860 |
9530 |
13380 |
— |
4970 |
6090 |
8230 |
11630 |
||
|
2,5 |
— |
6390 |
7540 |
10260 |
14810 |
— |
5470 |
6780 |
8980 |
12880 |
||
|
4,0 |
— |
7910 |
9490 |
12600 |
— |
— |
7450 |
8780 |
11440 |
— |
||
|
— |
1200 |
1 ход |
||||||||||
|
0,6 |
— |
— |
8930 |
12760 |
18560 |
— |
— |
7910 |
11190 |
16080 |
||
|
1,0 |
— |
— |
9180 |
12910 |
18970 |
— |
— |
8210 |
11360 |
16280 |
||
|
2,5 |
— |
— |
9310 |
13100 |
19360 |
— |
— |
8460 |
11780 |
16730 |
||
|
4,0 |
— |
— |
11030 |
15220 |
21890 |
— |
— |
9910 |
13590 |
19180 |
||
|
2 хода |
||||||||||||
|
0,6 |
— |
— |
9030 |
12750 |
18560 |
— |
— |
8000 |
11120 |
15850 |
||
|
1,0 |
— |
— |
6950 |
13360 |
19170 |
— |
— |
8350 |
11500 |
16250 |
||
|
2,5 |
— |
— |
9680 |
13470 |
19310 |
— |
— |
8600 |
11770 |
16600 |
||
|
4,0 |
— |
— |
11450 |
14800 |
21860 |
— |
— |
10100 |
13670 |
19100 |
||
|
4 хода |
||||||||||||
|
0,6 |
— |
— |
9090 |
12660 |
18280 |
— |
— |
8040 |
11020 |
15530 |
||
|
1,0 |
— |
— |
9710 |
13290 |
18890 |
— |
— |
8390 |
11400 |
15930 |
||
|
2,5 |
— |
— |
9740 |
13390 |
19030 |
— |
— |
8640 |
11670 |
16280 |
||
|
4,0 |
— |
— |
11510 |
14720 |
21580 |
— |
— |
10140 |
13570 |
18780 |
||
Наибольшая допускаемая разность температур кожуха (tК) и труб (tT) для аппаратов:
|
Диаметр кожуха, мм |
Давление в кожухе и трубах, МПа |
tk — tТ и tТ — tk при температуре труб, ºС |
|||||||||||
|
до 250 |
250…350 |
до 250 |
250…350 |
до 250 |
250…350 |
до 250 |
250…300 |
до 200 |
200…300 |
||||
|
наруж-ный |
внутрен- ний |
для исполнения по материалу |
|||||||||||
|
M1; M17 |
М8; М10 |
М9; М11 |
М12 |
М19; М20; М21; М22 |
М23; М24 |
М21; М22 |
|||||||
|
159 |
— |
1,6; 2,5; 4,0 |
30 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
— |
— |
— |
|
273 |
— |
— |
— |
||||||||||
|
325 |
— |
30 |
|||||||||||
|
426 |
400 |
1,6; 2,5 |
20 |
20 |
30 |
30 |
30 |
20 |
|||||
|
4,0 |
20 |
20 |
20 |
20 |
|||||||||
|
630 |
600 |
1,6 |
40 |
30 |
30 |
30 |
30 |
30 |
— |
— |
40 |
40 |
30 |
|
2,5; 4,0 |
30 |
20 |
20 |
— |
— |
30 |
30 |
20 |
|||||
|
— |
800 |
1,0; 1,6 |
40 |
30 |
30 |
— |
— |
40 |
40 |
30 |
|||
|
2,5; 4,0 |
30 |
20 |
20 |
— |
— |
30 |
30 |
20 |
|||||
|
— |
1000 |
0,6; 1,0 |
60 |
50 |
50 |
40 |
50 |
40 |
— |
— |
60 |
60 |
40 |
|
1,6 |
50 |
40 |
40 |
30 |
40 |
30 |
— |
— |
50 |
50 |
30 |
||
|
2,5; 4,0 |
30 |
20 |
30 |
20 |
30 |
20 |
— |
— |
30 |
30 |
20 |
||
|
— |
1200 |
0,6; 1,0 |
60 |
50 |
50 |
40 |
50 |
40 |
— |
— |
60 |
60 |
40 |
|
1,6 |
40 |
30 |
40 |
30 |
— |
— |
30 |
||||||
|
2,5 |
40 |
30 |
30 |
20 |
30 |
20 |
— |
— |
40 |
40 |
20 |
||
Наибольшая допускаемая разность в удлинении кожуха и труб для теплообменных аппаратов:
|
Длина труб, мм |
Допускаемая разность в удлинении кожуха и труб ± 0,1 мм для исполнений по материалу |
|
|
М1; М3; М12; М17; М23; М24 |
М8; М9; М10; М11; М19; М20; М21; М22 |
|
|
1500; 2000 |
2,2 |
3,0 |
|
3000; 4000; 6000 |
4,4 |
6,0 |
|
9000 |
6,6 |
9,0 |
Исполнение кожухотрубчатых теплообменников по температурному пределу:
|
Обозначение |
Наименование |
Температурный предел |
|
Н |
Низкотемпературное |
от -30ºC до +100ºC |
|
Н1 |
Низкотемпературное |
от -40ºC до +100ºC |
|
Н2 |
Низкотемпературное |
от -60ºC до +100ºC |
|
Н3 |
Низкотемпературное |
от -70ºC до +100ºC |
|
О |
Обыкновенное |
от -20ºC до +100ºC |
|
С |
Среднее |
от -20ºC до +200ºC |
|
В |
Высокотемпературное |
от -20ºC до +300ºC |
|
В1 |
Высокотемпературное |
от -20ºC до +350ºC |
Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров:
|
Условное обозначение типа аппарата |
Материальное исполнение | Температурный предел применения, ºС | Диаметр кожуха наружный, мм | Диаметр кожуха внутренний (наружный), мм | ||||||||||||||||||
| 159 | 273 | 325 | 400 (426) | 600 (630) | ||||||||||||||||||
| Длина труб, мм | ||||||||||||||||||||||
| 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 | 4000 | 2000 | 3000 | 4000 | 6000 | 2000 | 3000 | 4000 | 6000 | |||
| ТН, ТК | М1 | от минус 40 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | от минус 20 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ХК | М3 | от минус 20 до плюс 200 | — | + | + | + | — | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М8 | от минус 70 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М9 | от минус 70 до плюс 350 | (+) | + | + | + | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | М10 | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | от минус 40 до плюс 200 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | М11 | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | от минус 40 до плюс 200 | (+) | + | + | + | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + | |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М12 | от минус 20 до плюс 300 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | — | — | — | — |
| ХН, ХК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | ||
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М17 | от минус 60 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М19, М20 | от минус 40 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ХН, ХК | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М21, М22 | от минус 40 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ТН, ТК | М23, М24 | от минус 40 до плюс 200 | — | — | — | — | — | — | — | — | [ + ] | [ + ] | [ + ] | [ + ] | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров (продолжение таблицы):
|
Условное обозначение типа аппарата |
Материальное исполнение | Температурный предел применения, ºС | Диаметр кожуха внутренний (наружный), мм | |||||||||||||||
| 800 | 1000 | 1200 | 1400 | |||||||||||||||
| Длина труб, мм | ||||||||||||||||||
| 2000 | 3000 | 4000 | 6000 | 2000 | 3000 | 4000 | 6000 | 9000 | 3000 | 4000 | 6000 | 9000 | 3000 | 4000 | 6000 | |||
| ТН, ТК | М1 | от минус 40 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | от минус 20 до плюс 300 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ХК | М3 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | М8 | от минус 70 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М9 | от минус 70 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | М10 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | М11 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | от минус 40 до плюс 200 | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | ||
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М12 | от минус 20 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| ХН, ХК | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | ||
| КН, КК | — | + | + | + | — | + | + | + | + | — | + | + | — | — | — | + | ||
| ТН, ТК | М17 | от минус 60 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М19, М20 | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ХН, ХК | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | М21, М22 | от минус 40 до плюс 300 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ТН, ТК | М23, М24 | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
