Водоподогреватели паровые емкостные емкостные СТД, ВГУ

  • Описание
  • Характеристики
  • Отзывы 0

Водоподогреватели паровые емкостные горизонтального типа (ВПЕГ) предназначены для нагрева воды в системах горячего водоснабжения с периодическим её разбором на самые разнообразные производственно-хозяйственные нужды.

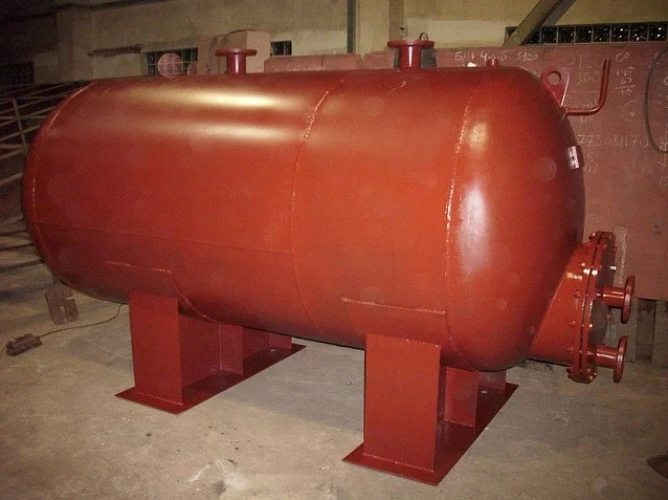

Водоподогреватель СТД

Водоподогреватель представляет собой кожухотрубный теплообменник горизонтального типа, основными узлами которого являются корпус и змеевик. Для установки водоподогревателя в рабочее положение к нему привариваются опоры.

Водоподогреватель оснащен термометром для измерения температуры воды на выходе и манометром для измерения давления.

Первичный теплоноситель (насыщенный пар с давлением не выше 0,7 МПа, либо горячая вода с начальной температурой 95 ºС)подается в змеевик. Холодная вода поступает через штуцер в нижнюю часть корпуса водоподогревателя и вытесняет нагретую воду через штуцер в верхней части корпуса.

Рабочая ёмкость водоподогревателя определяется объемом воды, находящейся выше змеевика.

Водоподогреватель типа СТД

Таблица штуцеров

Обозначение

Наименование

Кол-во

А

Вход нагреваемой воды

1

Б

Выход нагреваемой воды

В

Вход греющего пара

Г

Выход конденсата

Д

Слив воды

Е

Сброс воды № 1, № 1,6,

№ 2,5

Е

Сброс воды № 4

Водоподогреватель ВГУ

Отличие водоподогревателей ВГУ от СТД заключается в том, что вместо змеевиков, применяются прямые трубы, концы которых выводятся через днища с помощью специальных патрубков. Соединение концов этих труб осуществляется наружным съемным отводом. Главным достоинством подогревателей ВГУ является исключение из нагревательного узла сварных соединений.

Водоподогреватель типа ВГУ

Таблица штуцеров

Обозначение

Наименование

Кол-во

А

Подвод теплоносителя

1

Б

Отвод теплоносителя

В

Подвод нагреваемой воды

Г

Отвод нагреваемой воды

Д

Для предохранительного

клапана

Е

Дренаж

Основные технические характеристики водоподогревателей типа СТД:

Марка подогревателя

Рабочий объем,
м³

Змеевик из труб

Максимальная температура в змеевике, ºC

Максимальная температура
в корпусе, ºC

Пробное
давление
в корпусе и змеевике, МПа

Рабочее
давление
пара и
воды, МПа

Масса,
кг

Число труб

Поверхность
нагрева, м²

Длина
труб,
мм

3073 (№ 0,4)

440

2

0,475

900

158

75

0,8

0,5

355

3074 (№ 0,6)

690

2

0,76

1567

505

3075 (№ 1)

1125

3

1,22

1127

620

3076 (№ 1,6)

1766

3

1,93

1906

895

3077 (№ 2,5)

2680

4

2,88

2193

1200

3078 (№ 4)

4400

4

4,7

3693

1550



Основные технические характеристики водоподогревателей типа ВГУ:

Марка
подогревателя

Объем,
м³

Рабочее давление
в корпусе и трубах, МПа

Температура
в корпусе, ºC

Температура
в трубах, ºC

Масса, кг

ВГУ-1

1

0,5

75

158

765

ВГУ-2,5

2,5

1180
