Подогреватели мазута ПМ, ПМР





Пример условного обозначения подогревателя при заказе: Подогреватель мазута с максимальным рабочим давлением в трубной системе 25 кгс/см², расходом мазута 6 т/ч.
Подогреватель мазута ПМ-25-6
  • Описание
  • Характеристики
  • Отзывы 0

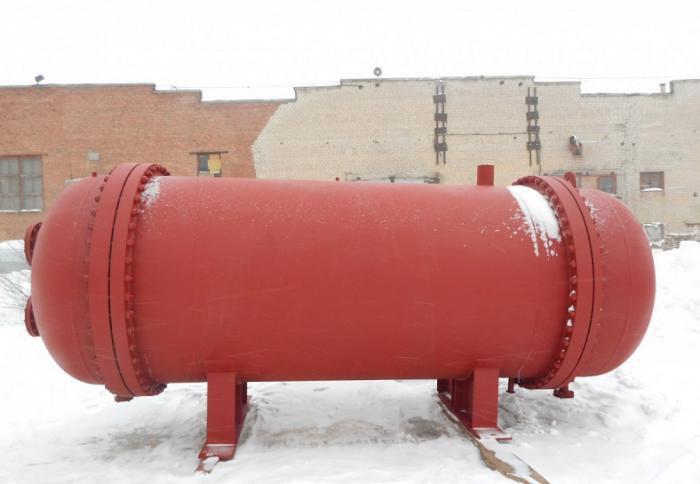

Подогреватель мазута представляет собой цилиндрический сосуд сварной конструкции, основными узлами которого являются: трубная система в сборе с корпусом, передняя крышка и задняя крышка. Сборка основных узлов осуществляется с помощью разъёмного фланцевого соединения, обеспечивающего возможность профилактического осмотра и ремонта.

Трубная система подогревателя состоит из цилиндрического корпуса с приварными трубными досками и теплообменными трубками. Концы теплообменных трубок развальцованы в отверстиях трубной доски. Каркас трубной системы имеет поперечные сегментные перегородки, которые направляют поток пара в корпусе, и одновременно служат промежуточными опорами для теплообменных трубок.

Для предохранения теплообменных трубок от действия струи пара против пароподводящего патрубка установлен отбойный щит. Для сбора конденсата в нижней части трубной системы установлен сборник конденсата. На верхней части корпуса расположены патрубки подвода пара и отсоса воздуха. Ниже располагаются патрубок отвода конденсата, патрубки для присоединения запорного устройства указателя уровня с водомерным стеклом. Для установки аппарата в рабочее положение к корпусу приварены две опоры, одна из которых — подвижная, другая — неподвижная.

Крышка передняя состоит из воротникового фланца и штампованного эллиптического днища, она снабжена патрубками для входа и выхода мазута, дренажа мазута и муфтой-воздушником.

Крышка передняя разделена перегородками на ряд отсеков, обеспечивающих необходимое количество ходов.
Крышка задняя состоит из воротникового фланца и эллиптического днища, она разделена перегородками на ряд отсеков, обеспечивающих необходимое количество ходов.
Подогреваемый насосом мазут, подобранным по рабочему давлению мазута через патрубок подвода поступает в теплообменные трубки аппарата. Совершив 12 ходов и нагревшись до заданной температуры выходит из подогревателя через патрубок отвода мазута.

Греющий пар, через патрубок подвода пара поступает в межтрубное пространство, совершает несколько ходов при продольном омывании большей части поверхности нагрева.
Соприкасаясь с поверхностью теплообменных трубок пар конденсируется и конденсат стекает на сборник конденсата и потом отводится через патрубок отвода конденсата.
Накапливающиеся в нижней части корпуса неконденсирующиеся газы (воздух) отводятся через патрубок отсоса воздуха.

Параметры мазута и пара контролируются приборами, устанавливаемыми на аппарате и на подводящих и отводящих трубопроводах.
Уровень конденсата в корпусе контролируется визуально по водоуказательному стеклу.

Подогреватель мазута

Обозначение

  • А Вход мазута
  • Б Выход мазута
  • В Вход пара
  • Г Выход конденсата
  • Д Дренаж мазута
  • Е Отсос воздуха

Основные технические характеристики подогревателей:

Марка
подогревателя

Площадь поверхности
теплообмена, м²

Температура
мазута

Расход
мазута,
т/ч

Температура
пара,
ºС

Давление
мазута,
МПа

Давление
пара,
МПа

Диаметр
наружный,
мм

Масса, кг

вход, ºС

выход, ºС

ПМ-25-6

13,5

60

125

6

250

2,5

1,3

325

666

ПМ-40-15

30

70

95

15

200

4,0

1,0

426

1921

ПМ-40-30

100

70

95

30

200

4,0

1,0

630

5006

ПМ-10-60

200

70

115

60

200

1,0

1,0

820

7980

ПМ-10-120

400

60

115

120

200

1,0

1,0

1224

9830

Подогреватель мазута ПМР

ПМР-64-15

44

70

135

15

300

6,4

1,6

426

1721

ПМР-64-30

88

70

135

30

300

6,4

1,6

630

3510

ПМР-64-60

190

70

135

60

300

6,4

1,6

820

5952

ПМР-13-60

190

70

135

60

300

1,3

1,6

820

4365

ПМР-13-120

370

70

135

120

300

1,3

1,6

1220

8571

ПМР-13-240

765

70

135

240

300

1,3

1,6

1832

19295

Расчетный срок службы подогревателя мазута – 20 лет.
