Подогреватели водоводяные ВВП
- Описание
- Характеристики
- Отзывы 0
Подогреватели водоводяные секционные предназначены для систем отопления и горячего водоснабжения зданий и сооружений различного назначения.

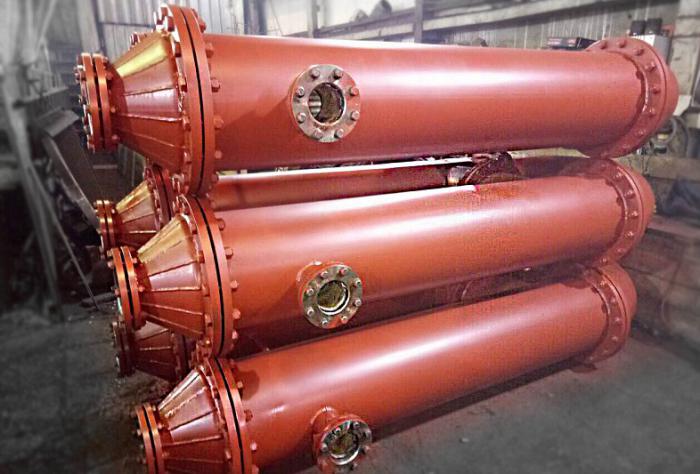

Водоводяные подогреватели представляют собой секцию кожухотрубчатого типа длиной 2000 или 4000 мм с наружным диаметром трубы от 57 до 530 мм и трубную систему. Трубная система изготавливается из гладких или профилированных латунных трубок диаметром 16×1 мм и опорных перегородок. Опорные перегородки дают возможность добиться поперечно-винтового омывания теплообменных труб, что позволяет повысить коэффициент теплопередачи подогревателей, и поддерживает теплообменные трубки от прогиба.
Водоводяные подогреватели могут быть односекционными и многосекционными. Секции последовательно соединены между собой калачами и патрубками. Секционная конструкция водоводяных подогревателей позволяет обеспечить требуемые тепловые характеристики и производительность. Теплоносителем является горячая вода.
Подогреватели водоводяные выпускаются на условное давление не более 1,0 МПа (10 кгс/см²) и температурой нагреваемой и обогреваемой воды не более 150ºС.
Водоводяной подогреватель ВВП 01х57х2000-Z
Основные технические характеристики водоводяных подогревателей:
|
Обозначение подогревателя |
Длина трубок, мм |
Диаметр корпуса, мм |
Поверхность нагрева одной секции, м² |
|
ВВП 01-57х2000 |
2000 |
57 |
0,37 |
|
ВВП 02-57х4000 |
4000 |
0,75 |
|
|
ВВП 03-76х2000 |
2000 |
76 |
0,65 |
|
ВВП 04-76х4000 |
4000 |
1,31 |
|
|
ВВП 05-89х2000 |
2000 |
89 |
1,11 |
|
ВВП 06-89х4000 |
4000 |
2,24 |
|
|
ВВП 07-114х2000 |
2000 |
114 |
1,76 |
|
ВВП 08-114х4000 |
4000 |
3,54 |
|
|
ВВП 09-168х2000 |
2000 |
168 |
3,40 |
|
ВВП 10-168х4000 |
4000 |
6,90 |
|
|
ВВП 11-219х2000 |
2000 |
219 |
5,89 |
|
ВВП 12-219х4000 |
4000 |
12,00 |
|
|
ВВП 13-273х2000 |
2000 |
273 |
10,00 |
|
ВВП 14-273х4000 |
4000 |
20,30 |
|
|
ВВП 15-325х2000 |
2000 |
325 |
13,80 |
|
ВВП 16-325х4000 |
4000 |
28,00 |
|
| ВВП 17-377х2000 |
2000 |
377 |
19,80 |
| ВВП 18-377х4000 |
4000 |
40,00 |
|
| ВВП 19-426х2000 |
2000 |
426 |
25,80 |
| ВВП 20-426х4000 |
4000 |
52,50 |
|
| ВВП 21-530х2000 |
2000 |
530 |
41,00 |
| ВВП 22-530х4000 |
4000 |
83,40 |
