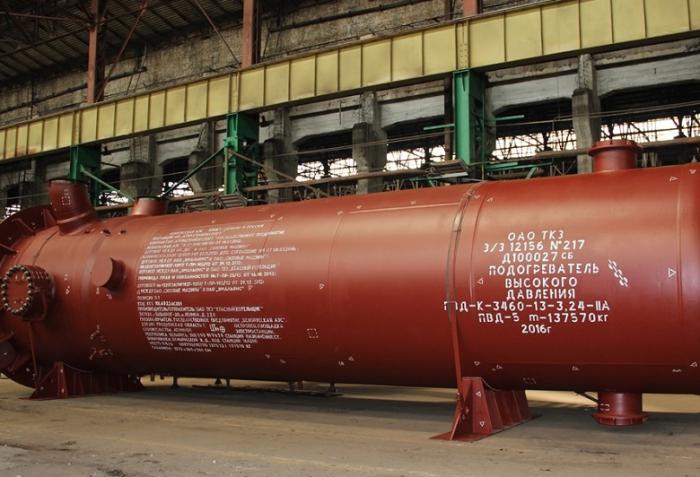

Подогреватели высокого давления предназначены для подогрева питательной воды котлов тепловых электростанций за счет использования тепла пара, отбираемого из промежуточных ступеней турбин.
Подогреватель высокого давления представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, водяная камера.
Сборка узлов осуществляется с помощью фланцевого соединения, обеспечивающего возможность их профилактического осмотра и ремонта.
Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске.
Каркас трубной системы имеет поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб.
На трубной доске предусмотрена установка клапанов для отвода воздуха из корпуса при гидроиспытании и слива воды из водяной камеры.
В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство и проходя между направляющими сегментными перегородками, конденсируется.
Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.
Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.
Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.
Подогреватель высокого давления
|
Обозначение |
Наименование |
Кол-во |
|
А |
Вход воды |
1 |
|
Б |
Выход воды |
|
|
В |
Вход пара |
|
|
Г |
Выход конденсата |
|
|
Д |
Отсос воздуха |
|
|
Е |
К дифманометру |
2 |
|
Ж |
К дифманометру |
2 |
|
И |
Отсос воздуха |
2 |
|
П |
Слив воды |
1 |
Основные технические характеристики подогревателей (таблица 1):
|
Марка |
Поверхность |
Максимальное |
Максимальное |
Максимальная |
Максимальная |
Количество ходов сетевой воды |
Масса, кг |
|
ПВ-60-4 |
60 |
7,35 |
0,88 |
175 |
300 |
4 |
2975 |
|
ПВ-150-2 |
150 |
4,9 |
0,8 |
138 |
270 |
4 |
4730 |
|
ПВ-150-3 |
150 |
4,9 |
1,3 |
183 |
312 |
4 |
4825 |
|
ПВ-150-3М |
150 |
5,2 |
1,5 |
200 |
340 |
4 |
6784 |
Основные технические характеристики подогревателей (таблица 2):
|
Марка подогревателя |
Поверхность теплообмена, м² |
Расход воды, м³/ч |
Давление воды, МПа |
Температура воды,ºC |
Расход пара, кг/ч |
Давление пара, МПа |
Толщина трубок, мм |
Диаметр трубок, мм |
Материал трубок |
Тип трубной системы |
Масса, кг |
|
|
на входе |
на выходе |
|||||||||||
|
ПВ-30 |
34 |
60 |
7,2 |
104 |
146 |
4760 |
0,8 |
3 |
30 |
Сталь 20 |
Змеевик |
1195 |
|
ПВ-63 |
65 |
65 |
7,2 |
104 |
145,1 |
4680 |
1 |
2,5 |
16 |
U-образный |
5850 |
|
|
ПВ-110 |
110 |
116 |
7,2 |
105 |
144 |
8643 |
1 |
2,5 |
16 |
7184 |
||
|
ПВ-125 |
125 |
125 |
18,1 |
194 |
231 |
9180 |
2,94 |
2,5 |
16 |
12963 |
||
|
ПВ-140 |
140 |
170 |
18,1 |
194 |
227 |
10296 |
2,76 |
2,5 |
16 |
13640 |
||
