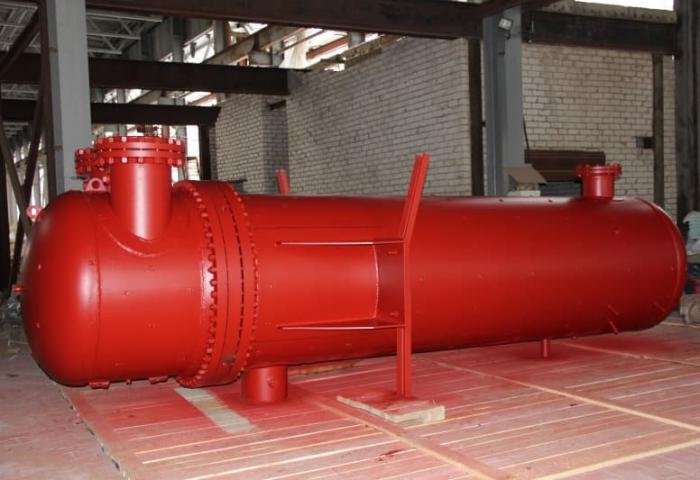

Подогреватели сетевой воды ПСВ
Пример условного обозначения
подогревателя при заказе:Подогреватель сетевой воды с площадью поверхности теплообмена 45 м², рабочим избыточным давлением в паровом пространстве 7 кгс/см², рабочим избыточным давлением в водяном пространстве 15 кгс/см². Подогреватель сетевой воды ПСВ 45-7-15
подогревателя при заказе:Подогреватель сетевой воды с площадью поверхности теплообмена 45 м², рабочим избыточным давлением в паровом пространстве 7 кгс/см², рабочим избыточным давлением в водяном пространстве 15 кгс/см². Подогреватель сетевой воды ПСВ 45-7-15
- Описание
- Характеристики
- Отзывы 0

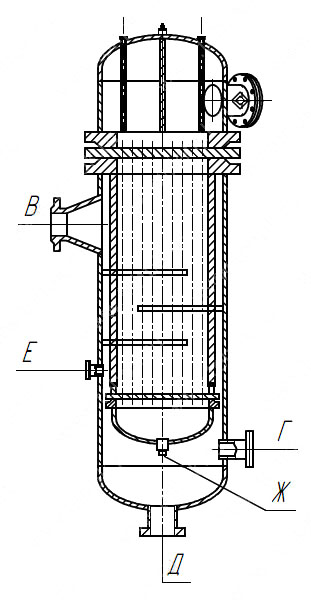

Подогреватель сетевой воды
Таблица штуцеров
Обозначение |
Наименование |
А |
Вход сетевой воды |
Б |
Выход сетевой воды |
В |
Вход пара |
Г |
Подвод конденсата |
Д |
Выход конденсата |
Е |
Отсос воздуха |
Ж |
Слив воды |
К |
К дифманометру |
Основные технические характеристики подогревателей сетевой воды:
Марка подогревателя |
Площадь поверхности теплообмена, м² |
Расчетная номинальная теплопроизводительность |
Максимальная температура пара на входе, ºС |
Номинальный расход воды (4/2 хода), т/ч |
|
МВт |
Гкал/ч |
||||
ПСВ-45-7-15 |
45 |
8,37 |
7,2 |
+ 400 |
90/180 |
ПСВ-63-7-15 |
63 |
11,16 |
9,6 |
120/240 |
|
ПСВ-90-7-15 |
90 |
16,28 |
14,0 |
175/350 |
|
ПСВ-125-7-15 |
125 |
23,26 |
20,0 |
250/500 |
|
ПСВ-200-7-15 |
200 |
37,22 |
32,5 |
400/800 |
|
ПСВ-200-14-23 |
200 |
37,22 |
32,0 |
400/800 |
|
ПСВ-315-3-23 |
315 |
65,71 |
56,5 |
1130 |
|
ПСВ-315-14-23 |
315 |
52,57 |
45,2 |
1130 |
|
ПСВ-500-3-23 |
500 |
61,06 |
52,5 |
1500 |
|
ПСВ-500-14-23 |
500 |
87,22 |
75,0 |
1500 |
Срок службы подогревателя — 30 лет.
