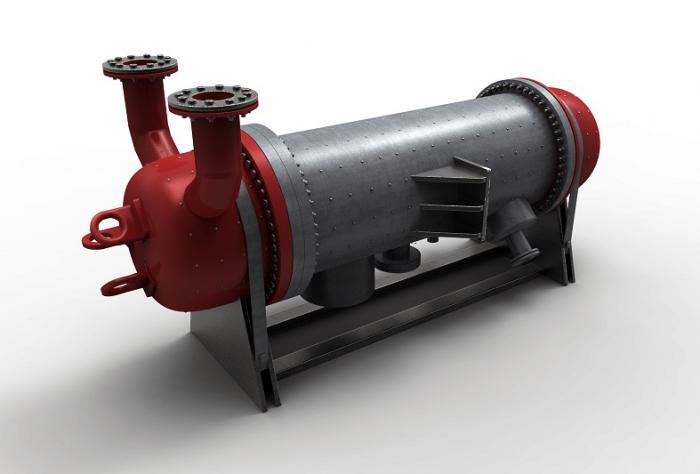

Регенеративные подогреватели низкого давления предназначены для ступенчатого подогрева питательной воды паром из отборов паровых турбин. ПН представляет собой кожухотрубный теплообменник вертикального типа, состоящий из корпуса, трубной системы с латунными трубками 16х1 U-образной формы, верхней водяной камеры.
Подогреватели низкого давления предназначены для подогрева питательной воды в системах регенерации стационарных паровых турбин тепловых электростанций.
В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство.
Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.
Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.
Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.
Сборка узлов осуществляется с помощью фланцевого соединения, обеспечивающего возможность их профилактического осмотра и ремонта.
Корпус подогревателя состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и водяной камерой.
Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске.
Каркас трубной системы образуют: каркасные стойки (швеллеры и трубы), поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб, пароотбойный щит.
На трубной доске предусмотрена установка воздушного клапана для отвода воздуха из корпуса при гидроиспытании и клапана для слива воды из водяной камеры.
В обозначение подогревателя входит:
- буквенное обозначение типа подогревателя;
- полная расчётная величина площади поверхности теплообмена по наружному диаметру и эффективной длине труб;
- рабочее избыточное давление в водяном пространстве;
- рабочее избыточное давление в паровом пространстве;
- модификация подогревателя, обозначенная римской цифрой.
Подогреватель низкого давления
|
Обозначение |
Наименование |
Кол-во |
|
А |
Вход основного конденсата |
1 |
|
Б |
Выход основного конденсата |
|
|
В |
Вход пара |
|
|
Г |
Выход конденсата |
|
|
Д |
Вход конденсата |
|
|
Е |
Отсос воздуха |
|
|
Ж |
К дифманометру |
2 |
|
И |
Отвод воздуха |
2 |
|
К |
Слив воды |
1 |
Основные технические характеристики подогревателей (таблица 1):
|
Марка подогревателя |
Поверхность теплообмена, м² |
Расход воды, м³/ч |
Давление воды, МПа |
Температура воды, ºC |
Расход пара, кг/ч |
Давление пара, МПа |
Толщина трубок, мм |
Диаметр трубок, мм |
Материал трубок |
Масса, кг |
|
|
на входе |
на выходе |
||||||||||
|
ПН-18 |
18 |
23,23 |
0,55 |
35,5 |
77 |
1820 |
0,07 |
1 |
12 |
Латунь |
607 |
|
ПН-30 |
32 |
43,9 |
0,55 |
39,9 |
90,5 |
4170 |
0,07 |
1 |
16 |
760 |
|
|
ПН-40 |
42 |
74,6 |
1,5 |
47,7 |
92 |
6060 |
0,07 |
1 |
19 |
950 |
|
|
ПН-75 |
70 |
73,9 |
1,5 |
86,9 |
129,1 |
6115 |
0,5 |
1 |
22 |
Латунь, МНЖ-1 |
2475 |
|
ПН-90 |
90 |
136 |
0,6 |
50 |
85 |
8550 |
0,07 |
1 |
22 |
2540 |
|
Основные технические характеристики подогревателей (таблица 2):
|
Марка подогревателя |
Рабочее давление, |
Температура пара, ºC |
Масса, |
|
|
пара в корпусе |
воды в трубной |
|||
|
ПН-30 |
0,15 |
1,27 |
250 |
1253 |
|
ПН-36 |
0,23 |
1,27 |
236 |
1381 |
|
ПН-54 |
0,67 |
1,27 |
310 |
1795 |
|
ПН-56-16-4 |
0,39 |
1,57 |
240 |
2216 |
|
ПН-67-12-7 |
0,68 |
1,18 |
240 |
2186 |
|
ПН-90-16-4 |
0,39 |
1,57 |
200 |
3156 |
|
ПH-100-16-4 |
0,39 |
1,58 |
425 |
4000 |
|
ПH-100-25-6 |
0,59 |
2,47 |
240 |
4100 |
|
ПН-130-16-9 |
0,88 |
1,57 |
400 |
3765 |
|
ПН-130-16-10 |
0,98 |
1,57 |
400 |
3767 |
|
ПН-150-16-4 |
0,39 |
1,57 |
150 |
3957 |
|
ПН-200-16-7 |
0,68 |
1,57 |
240 |
5985 |
|
ПН-250-16-7 |
0,68 |
1,57 |
400 |
6530 |
|
ПH-350-16-7 |
0,68 |
1,58 |
400 |
10500 |
|
ПH-300-16-7 |
0,68 |
1,57 |
400 |
6993 |
|
ПН-400-26-2 |
0,19 |
2,55 |
400 |
12411 |
|
ПH-400-26-7 |
0,68 |
2,57 |
400 |
14000 |
|
ПН-400-26-8 |
0,78 |
2,55 |
400 |
12267 |
|
ПH-550-25-6 |
0,59 |
2,46 |
320 |
17100 |
|
ПH-580-25-7 |
0,67 |
2,47 |
310 |
19245 |
|
ПH-600-25-6 |
0,58 |
2,48 |
320 |
20380 |
|
ПH-670-25-1 |
0,08 |
2,47 |
310 |
22600 |
|
ПH-680-25-7 |
0,67 |
2,46 |
310 |
22700 |
|
ПН-800-29-7 |
0,69 |
2,84 |
200 |
22720 |
|
ПH-850-25-6 |
0,58 |
2,46 |
350 |
22500 |
