Пароводяные подогреватели ПП предназначены для систем теплоснабжения общественных, коммунально-бытовых и производственных зданий и сооружений. Подогреватели служат для нагрева сетевой воды паром для использования ее в системах отопления и горячего водоснабжения, работающих в температурных режимах 70ºС/150ºС, 70ºС/130ºС, 70ºС/95ºС.
Подогреватели изготавливаются двух модификаций: с эллиптическими днищами ПП1; с плоскими днищами ПП2.
Для температурного режима 70ºС/150ºС используются четырехходовые подогреватели, для остальных режимов — двухходовые.
Пароводяные подогреватели могут применяться в системах с рабочим давлением пара до 10 кгс/см² при температуре до 300ºС и сетевой водой давлением до 16 кгс/см² при температуре до 200ºС.
Во избежание вскипания воды ее давление в подогревателях должно быть не менее, чем на 0,1 МПа (1 кгс/см²) выше давления пара.
Подогреватель пароводяной состоит из корпуса, трубной системы, передней водяной камеры, задней водяной камеры, крышки. Корпус, камеры и крышки — стальные. Трубные системы изготавливаются из стальных трубных досок и пучка гладких или профилированных латунных трубок диаметром 16х1 мм. Также возможно изготовление трубок из нержавеющей стали.
Принцип работы подогревателя:
Вода из внешней тепловой сети поступает в латунные трубки, которые обогреваются паром. Концы трубок развальцованы в трубных досках. Температурные удлинения трубок компенсируются благодаря устройству передвижной задней камеры. Пар через патрубок в верхней части поступает в межтрубное пространство корпуса в котором установлены сегментные перегородки, направляющие движение парового потока. Конденсат удаляется через патрубок в нижней части корпуса. Для предотвращения скопления неконденсирующихся газов в паровом пространстве предусмотрен постоянный отвод их из подогревателя на деаэратор. Двухходовой подогреватель имеет два хода для воды, образуемых перегородкой в передней водяной камере. В четырехходовом подогревателе имеются четыре ходя для воды, что увеличивает скорость ее движения.
Подогреватели могут работать в качестве самостоятельных агрегатов, включенных в систему горячего водоснабжения, либо скомпонованными в водонагревательные установки.

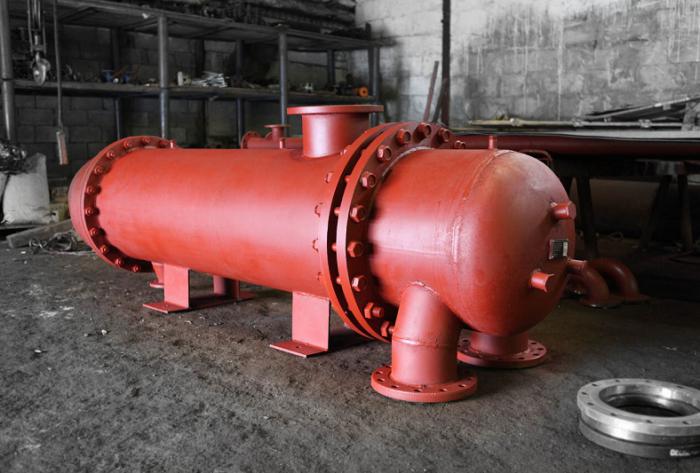

Подогреватель пароводяной ПП1
Подогреватель пароводяной ПП2
Основные технические характеристики подогревателей пароводяных
|
Марка подогревателя |
Площадь поверхности |
Расчетный тепловой поток |
Наружный диаметр Dн, мм |
Номинальный расход воды, т/ч |
||
|
С эллиптическими днищами |
С плоскими днищами |
МВт |
Гкал/ч |
|||
|
Температурный график 70/150ºС |
||||||
| ПП1-9-7- IV | ПП2-9-7-IV |
9,5 |
1,31 |
1,13 |
325 |
16,1 |
| ПП1-17-7-IV | ПП2-17-7-IV |
17,2 |
2,42 |
2,08 |
426 |
29,4 |
| ПП1-24-7-IV | ПП2-24-7-IV |
24,4 |
3,42 |
2,94 |
480 |
41,7 |
| ПП1-32-7-IV |
32,0 |
4,51 |
3,88 |
530 |
55,0 |
|
| ПП1-53-7-IV |
53,9 |
7,62 |
6,55 |
630 |
93,0 |
|
| ПП1-76-7-IV |
76,8 |
10,93 |
9,40 |
720 |
133,0 |
|
| ПП-108-7-IV |
108,0 |
15,47 |
13,30 |
820 |
188,0 |
|
|
Температурный график 70/130ºС |
||||||
| ПП1-9-7-II | ПП2-9-7-II |
9,5 |
1,89 |
1,63 |
325 |
32,4 |
| ПП1-17-7-II | ПП2-17-7-II |
17,2 |
3,46 |
2,98 |
426 |
59,0 |
| ПП1-24-7-II | ПП2-24-7-II |
24,4 |
4,91 |
4,22 |
480 |
83,5 |
| ПП1-32-7-II |
32,0 |
6,48 |
5,57 |
530 |
110,5 |
|
| ПП1-53-7-II |
53,9 |
10,7 |
9,2 |
630 |
182,0 |
|
| ПП1-76-7-II |
76,8 |
15,35 |
13,2 |
720 |
261,0 |
|
| ПП1-108-7-II |
108,0 |
21,05 |
18,1 |
820 |
358,0 |
|
|
Температурный график 70/95ºС |
||||||
| ПП1-6-2-II | ПП2-6-2-II |
6,3 |
0,68 |
0,58 |
325 |
29,2 |
| ПП1-11-2-II | ПП2-11-2-II |
11,4 |
1,24 |
1,07 |
426 |
53,4 |
| ПП1-16-2-II | ПП2-16-2-II |
16,0 |
1,77 |
1,52 |
480 |
76,0 |
| ПП1-21-2-II |
21,2 |
2,31 |
1,99 |
530 |
103,5 |
|
| ПП1-35-2-II |
35,3 |
3,93 |
3,38 |
630 |
169,0 |
|
| ПП1-50-2-II |
50,5 |
5,84 |
5,02 |
720 |
251,0 |
|
| ПП1-71-2-II |
71,0 |
7,95 |
6,84 |
820 |
342,0 |
|
