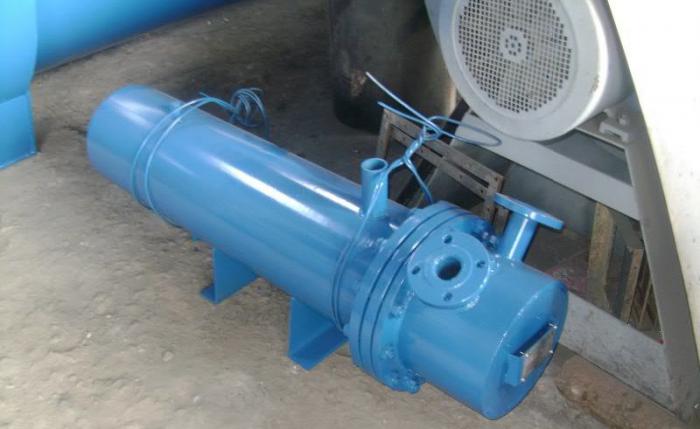

Охладители выпара атмосферных деаэраторов (ОВА), (ОВА-М) предназначены для конденсации максимального количества пара из отводимой от деаэратора парогазовой смеси (выпара) с утилизацией тепла. Охладители выпара состоят из горизонтального цилиндрического корпуса и размещенной в нем трубной системы. Химочищенная вода, проходит внутри трубок, нагревается и затем поступает в деаэрационную колонку. Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар из нее практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат пара сливается в деаэратор.
Охладитель выпара конденсирует максимальное количество пара из парогазовой смеси, которая отводится от деаэратора с утилизацией тепла.
Охладитель выпара поверхностного типа состоит из горизонтального корпуса и размещенной в нем трубной системы (материал трубок — латунь, либо коррозионно-стойкая сталь).
Для обеспечения безопасной эксплуатации деаэраторов предусматривается их защита от опасного повышения давления и уровня воды в баке с помощью комбинированного предохранительного устройства.
Устройство подключается к деаэраторному баку через штуцер перелива. Устройство состоит из двух гидрозатворов, один из которых защищает деаэратор от превышения допустимого давления, а другой от опасного повышения уровня, объединенных в общую гидравлическую систему, и расширительного бака. Расширительный бак служит для накопления объёма воды (при срабатывании устройства), необходимого для автоматической заливки устройства (после устранения нарушения в работе установки), т.е. делает устройство самозаливающимся.
Охладитель выпара ОВА-М
Таблица штуцеров
|
Обозначение |
Наименование |
|
Б |
Слив воды |
|
В |
Выход воздуха |
|
Г |
Подвод выпара |
|
Д |
Отвод паровоздушной смеси |
|
Е |
Отвод конденсата |
|
Ж |
Отвод охлаждающей воды |
|
И |
Подвод охлаждающей воды |
Основные технические характеристики охладителей выпара типа ОВА:
|
Марка охладителя |
Поверхность теплообмена, |
Рабочее давление, |
Температура, ºС |
Среда |
Диаметр корпуса, |
|||
|
в трубной системе |
в корпусе |
в трубной |
в корпусе |
в трубной системе |
в корпусе |
|||
|
ОВА-2 |
2 |
0,5 (5) |
0,12 (12) |
50-80 |
104 |
вода |
пар, вода |
325х6 |
|
ОВА-8 |
8 |
0,5 (5) |
0,12 (12) |
50-80 |
104 |
вода |
пар, вода |
325х8 |
|
ОВА-16 |
16 |
0,5 (5) |
0,12 (12) |
50-80 |
104 |
вода |
пар, вода |
426х9 |
|
ОВА-24 |
24 |
0,5 (5) |
0,12 (12) |
50-80 |
104 |
вода |
пар, вода |
530х6 |
Основные технические характеристики охладителей выпара типа ОВА-М:
|
Марка |
Поверхность теплообмена, |
Количество трубок в одном ходе, шт |
Давление |
Давление пара в корпусе, МПа |
Диаметр корпуса, Dн, мм |
Масса, |
|
ОВА-2М |
2,9 |
15 |
0,8 |
0,12 |
219 |
134 |
|
ОВА-8М |
11,3 |
58 |
0,8 |
0,12 |
377 |
306 |
|
ОВА-16М |
23,5 |
80 |
0,8 |
0,12 |
426 |
510 |
|
ОВА-24М |
29,0 |
102 |
0,8 |
0,12 |
530 |
610 |
Охладители выпара атмосферных деаэраторов изготавливаются в соответствии с требованиями ПБ10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия».
