Охладители конденсата ОГ, ОВ, ОК
Пример условного обозначения охладителя конденсата ОК при заказе: Охладитель конденсата ОК, с площадью поверхности теплообмена 16 м², на избыточное давление в трубной системе 1,47 (15 кгс/см²) МПа, на избыточное давление в корпусе 0,59 (6 кгс/см²) МПа. Охладитель конденсата ОК-16-15-6
- Описание
- Характеристики
- Отзывы 0
Охладители конденсата предназначены для охлаждения конденсата греющего пара подогревателей низкого давления и подогревателей сетевой воды систем централизованного теплоснабжения, подключенных к ГРЭС, ТЭЦ и промышленным котельным. Тепло, выделяемое при охлаждении конденсата греющего пара, используется для подогрева болеехолодного основного конденсата в системерегенерации турбоустановки, обеспечиваяэкономию тепла в цикле. Охладители конденсата могут использоваться для утилизации тепла конденсата греющего пара пароводяных теплообменных аппаратов, применяемых в различных котельных и производственных технологических системах, использующих не агрессивные, охлаждающие жидкости, а также утилизации тепла горячей воды для систем химической водоочистки котельных установок малой мощности.
Охладитель конденсата типа ОГ представляет собой водоводяной теплообменник горизонтального типа, состоящий из 2-х (ОГ-12М) или 4-х (ОГ-24М; ОГ-35; ОГ-130; ПНГ-130) одинаковых секций, включенных последовательно по обоим теплоносителям с соблюдением принципа противотока.
Охладители конденсата ОГ-6 и ОГ-32 представляют собой водоводяные теплообменники горизонтального типа, состоящие из одной секции.
Охладитель конденсата ОГ (вид сбоку)
Охладитель конденсата типа ОГ (вид сверху)
Таблица штуцеров
|
Обозначение |
Наименование |
Кол-во |
|
А |
Вход охлаждающего конденсата |
1 |
|
Б |
Выход охлаждающего конденсата |
|
|
В |
Вход охлаждемого конденсата |
|
|
Г |
Выход охлаждаемого конденсата |
Охладители конденсата типа ОВ представляют собой водоводяные теплообменники вертикального исполнения.
Основными узлами ОВ-40М и ОВ-150-3А являются: верхняя водяная камера, корпус и трубная система. Трубная система этой группы охладителей состоит из трубной доски, в которой развальцованы концы U-образных стальных труб, и кожуха. Последний охватывает снаружи трубный пучок, что позволяет свести к минимуму холостые протечки охлаждаемого конденсата мимо трубного пучка. Эти же цели преследует установленный в центре пучка охладителя (между участками труб с самым малым гибом) вытеснитель, приваренный в верхней части к трубной доске.
Охладитель ОВ-140М является жестко-трубным аппаратом, в котором трубные доски, трубная система, корпус и водяная камера охлаждаемого конденсата (на корпусе) с патрубками представляют единый узел.
Во всех охладителях типа ОВ применена противоточная схема движения теплоносителей.
Охладитель конденсата типа ОВ
|
Обозначение |
Наименование |
Кол-во |
|
А |
Вход охлаждающей воды |
1 |
|
Б |
Выход охлаждющей воды |
|
|
В |
Вход охлаждемой воды |
|
|
Г |
Выход охлаждемой воды |
|
|
Д |
Слив |

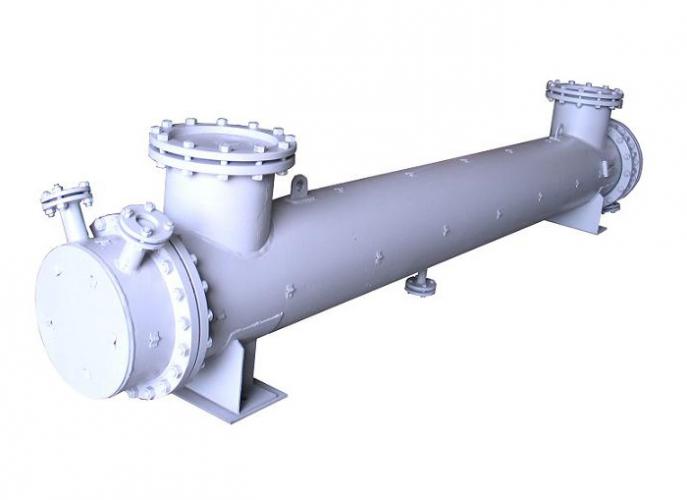

Охладители конденсата типа ОК представляют собой кожухотрубный однокорпусной теплообменник горизонтального типа, основными узлами которого являются корпус, трубная система, съемные передняя и задняя камеры. Корпус охладителя выполняется из стальной трубы с приваренными воротниковыми фланцами. Трубная система состоит из двух стальных трубных досок, с завальцованными в них прямыми латунными или углеродистыми трубками, свободной продольной перегородки, поперечных перегородок, имеющих вырез в четверть круга и крышки плавающей головки со стяжными полукольца ми и паронитовой прокладкой для уплотнения. Передняя трубная доска — неподвижная и крепится между фланцами корпуса и передней водяной камеры, задняя доска — плавающая. Передняя и задняя водяные камеры выполнены сварными из труб, воротниковых фланцев и штампованных эллиптических днищ.
Охладитель конденсата ОК (вид сбоку)
Охладитель конденсата типа ОК (вид сверху)
|
Обозначение |
Наименование |
Кол-во |
|
А |
Вход охлаждающего конденсата |
1 |
|
Б |
Выход охлаждающего конденсата |
|
|
В |
Вход охлаждемого конденсата |
|
|
Г |
Выход охлаждаемого конденсата |
Основные технические характеристики охладителей конденсата:
|
Обозначение охладителя |
Площадь поверхности |
Избыточное |
Номинальная |
Номинальный расход воды т/ч, не более |
Количество ходов воды |
Масса, |
||||
|
в |
в |
в |
в |
в |
в |
в |
в |
|||
|
ОГ-6 |
6 |
0,39 |
0,39 |
115 |
100 |
10 |
98 |
2 |
1 |
380 |
|
ОГ-12М |
12 |
0,59 |
1,47 |
165 |
120 |
8 |
33 |
4 |
4 |
701 |
|
ОГ-24М |
24 |
0,59 |
1,47 |
165 |
145 |
30 |
60 |
8 |
8 |
1358 |
|
ОГ-32 |
32 |
0,98 |
0,25 |
24 |
104 |
400 |
11 |
1 |
8 |
1306 |
|
ОГ-35 |
35 |
1,27 |
1,47 |
120 |
165 |
90 |
130 |
8 |
8 |
1990 |
|
ОГ-130 |
130 |
0,15 |
0,88 |
80 |
70 |
75 |
230 |
8 |
4 |
5683 |
|
Охладители конденсата ОВ |
||||||||||
|
ОВ-40М |
40 |
0,59 |
2,45 |
164 |
150 |
95,3 |
160 |
4 |
2 |
2254 |
|
ОВ-140М |
140 |
0,29 |
2,45 |
45 |
37 |
640 |
640 |
2 |
2 |
4160 |
|
ОВ-150-3А |
150 |
0,79 |
2,84 |
104,5 |
87,6 |
140,84 |
310 |
4 |
2 |
7285 |
|
ОВ-320 |
320 |
0,29 |
2,25 |
28,6 |
37,45 |
600 |
905 |
4 |
2 |
7285 |
|
Охладитель конденсата ОК |
||||||||||
|
ОК-8-15-6 |
8 |
0,59 |
1,47 |
165 |
120 |
8 |
33 |
2 |
— |
465 |
|
ОК-16-15-6 |
16 |
0,59 |
1,47 |
165 |
145 |
30 |
60 |
2 |
— |
783 |
|
ОК-24-15-13М |
24 |
1,27 |
1,47 |
165 |
120 |
45 |
130 |
2 |
— |
885 |
