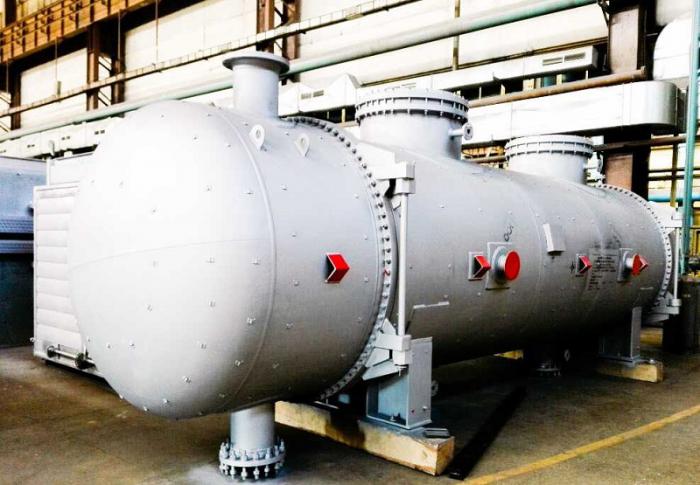

Конденсаторы вакуумные
Пример условного обозначения конденсатора при заказе:Конденсатор вакуумный с неподвижными трубными решетками, вертикальный — КВНВ, исполнения 1, с кожухом диаметром 1000 мм, исполнения по материалу М10, с гладкими теплообменными трубами — Г диаметром 25 мм, длиной 4 м, шестиходовой по трубам, климатического исполнения — Т, без деталей для крепления теплоизоляции: Конденсатор вакуумный 1000 КВНВ-1-М10/25Г-4-6-Т
- Описание
- Характеристики
- Отзывы 0
Конденсаторы вакуумные с неподвижными трубными решетками типа КВН, с неподвижными трубными решетками и температурным компенсатором на кожухе типа КВК и их модификации предназначены для конденсации сред под вакуумом в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности. Вакуумные конденсаторы изготавливаются по ТУ 3612-007-00220302-99.
Конденсаторы изготавливаются двух видов: горизонтальные и вертикальные.
В зависимости от конструкции горизонтальные вакуумные конденсаторы могут изготавливаться в четырех исполнениях:
- исполнение 1 — с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм при длине теплообменных труб 3000 и 4000 мм;
Конденсаторы вакуумные типа КВНГ и КВКГ исполнения 1
- исполнение 2 — с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 800-1200 мм при длине теплообменных труб 6000 мм;
Конденсаторы вакуумные типа КВНГ и КВКГ исполнения 2
- исполнение 3 — с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 3000 и 4000 мм;
Конденсаторы вакуумные типа КВНГ и КВКГ исполнения 3
- исполнение 4 — с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 6000 мм.
Конденсаторы вакуумные типа КВНГ и КВКГ исполнения 4
Конденсаторы вертикальные с диаметром кожуха 600-1200 мм выполняются со смещенным трубным пучком, с диаметром кожуха 1400-2000 мм — с расширением кожуха в зоне входа пара.
В зависимости от конструкции распределительных камер конденсаторы вертикальные могут изготавливаться в двух исполнениях:
- исполнение 1 — с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм;
- исполнение 2 — с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм.
Конденсаторы типа КВНВ и КВКВ
Исполнение 1 Исполнение 2
В конденсаторах применяются как гладкие (Г) теплообменные трубы, так и диафрагмированные (Д) с накатными кольцевыми канавками.
Конденсаторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ 15150.
Конденсаторы рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале СНиП II-7-81.
Основные технические характеристики конденсаторов вакуумных:
Наименование параметров |
Значения параметров для конденсаторов |
||
КВНГ, КВКГ |
КВНВ, КВКВ |
||
Поверхность теплообмена, м² |
41-1190 |
35-1444 |
|
Внутренний диаметр кожуха, мм (из листовой стали) |
600; 800; 1000; 1200; 1400; 1600; 1800; 2000 |
||
Температура охлаждлающей и конденсируемой сред, ±5ºС |
в трубах |
от минус 20 до плюс 60 |
|
в кожухе |
от 0 до плюс 200 |
от 0 до плюс 120 |
|
Условное давление, *МПа, не более |
в трубах |
0,6 |
|
в кожухе |
вакуум до 5 мм рт. ст. |
||
Длина теплообменных труб, мм для аппаратов диаметром, мм |
600 |
3000; 4000 |
|
800-1200 |
3000; 4000; 6000 |
3000; 4000; 6000 |
|
1400 |
4000; 6000 |
||
1600 |
|||
1800 |
6000 |
||
2000 |
|||
Наружный диаметр и толщина стенки теплообменных труб, мм |
25х2 |
||
Число ходов по трубам |
2; 4; 6 |
4; 6 |
|
Схема и шаг размещения теплообменных труб в трубных решетках, мм |
по вершинам равносторонних треугольников |
*Разрешается применять конденсаторы с диаметром кожуха 600-1000 мм — при давлении в кожухе до Ру=1,0 МПа и с диаметром кожуха 1200-2000 мм — при давлении до Ру=0,6 МПа с пределами применения согласно Приложению, при этом в условное обозначение компенсатора вносится величина условного давления в корпусе после обозначения исполнения: Конденсатор вакуумный 1000 КВНГ-3-1,0-М1/25Г-4-6-У-И
Примечание. Допускается изготавливать кожух конденсаторов из труб наружным диаметром 630 мм.
Приложение — Пределы применения
Давление условное, Ру, МПа |
Предельное расчетное давление, при температуре среды, ºС |
|
До 100 |
До 200 |
|
0,6 |
0,6 |
0,56 |
1,0 |
1,0 |
0,93 |
Дополнительные технические характеристики:
Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей аппаратов:
Тип аппарата |
Исполнение аппарата по материалу |
Кожуха и крышки кожуха |
Распределительной камеры |
Трубы |
Трубной решетки |
КВНГ, КВКГ, КВНВ, КВКВ |
М1 |
Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 Трубы-сталь марки 20 по ГОСТ 1050, по ГОСТ 8731 гр. В |
Стали марок 10 и 20 по ГОСТ 1050, ГОСТ 550 гр. А, ГОСТ 8733 гр. В |
Сталь марки 16ГС по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281 |
|
КВКГ, КВКВ |
М3 |
Латунь марки ЛАМш77-2-0,05 по ГОСТ 15527, ГОСТ 21646 |
Сталь марки 16ГС по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281 с наплавкой латунью марки ЛО62-1 или Л63 по ГОСТ 15527, ГОСТ 931 |
||
КВНГ, КВКГ, КВНВ, КВКВ |
М10 |
Стали марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б |
Ст3сп по ГОСТ 380, ГОСТ-14637 Сталь 16ГС по ГОСТ 5520 |
Сталь марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632, ГОСТ 9941 |
Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке |
КВНГ, КВКГ, КВНВ, КВКВ |
М11 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 гр.М2б |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке |
|
КВНГ, КВКГ, КВНВ, КВКВ |
М12** |
Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 Трубы-сталь марки 20 по ГОСТ 1050, по ГОСТ 8731 гр. В |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 Стали марок 08Х18Н10Т* и 12Х18Н10Т* по ГОСТ 5632, ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке Сталь марки 16ГС* по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281 |
|
КВНГ, КВКГ, КВНВ, КВКВ |
М19** |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 гр. М2б |
Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке |
КВНГ, КВКГ, КВНВ, КВКВ |
М20** |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 7350 гр. М2б |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр.IV и технической документации, утвержденной в установленном порядке |
* Допускается применять только по согласованию с заказчиком.
** Допускается применять по согласованию с заводом-изготовителем.
Примечания:
1. Допускается изготовлять сборочные единицы из материалов других марок, предусмотренных ОСТ 26-291, по механическим свойствам и коррозийной стойкости не уступающих материалам, указанным в таблице.
2. Все материалы, применяемые для изготовления аппаратов, должны иметь сертификаты.
Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубам конденсаторов КВНГ, КВКГ:
Внутренний диаметр |
Число ходов по |
Поверхность теплообмена, м², при длине труб, мм |
Площадь проходного |
||
3000 |
4000 |
6000 |
|||
600 |
2 |
41 |
55 |
— |
0,030 |
4 |
35 |
47 |
— |
0,011 |
|
6 |
32 |
43 |
— |
0,007 |
|
800 |
2 |
82 |
109 |
164 |
0,060 |
4 |
74 |
99 |
149 |
0,027 |
|
6 |
70 |
94 |
141 |
0,015 |
|
1000 |
2 |
147 |
196 |
294 |
0,108 |
4 |
136 |
181 |
172 |
0,046 |
|
6 |
131 |
175 |
162 |
0,030 |
|
1200 |
2 |
224 |
299 |
449 |
0,165 |
4 |
211 |
281 |
422 |
0,077 |
|
6 |
204 |
272 |
408 |
0,048 |
|
1400 |
2 |
265 |
354 |
531 |
0,195 |
4 |
250 |
334 |
501 |
0,087 |
|
6 |
243 |
325 |
487 |
0,057 |
|
1600 |
2 |
371 |
494 |
742 |
0,272 |
4 |
352 |
470 |
705 |
0,127 |
|
6 |
345 |
460 |
690 |
0,082 |
|
1800 |
2 |
495 |
660 |
990 |
0,636 |
4 |
474 |
632 |
948 |
0,168 |
|
6 |
465 |
620 |
930 |
0,110 |
|
2000 |
2 |
628 |
838 |
1257 |
0,461 |
4 |
605 |
806 |
1210 |
0,220 |
|
6 |
595 |
793 |
1190 |
0,143 |
Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубам конденсаторов КВНВ, КВКВ:
Внутренний диаметр |
Число ходов по |
Поверхность теплообмена, м², при длине труб, мм |
Площадь проходного |
||
3000 |
4000 |
6000 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
600 |
4 |
35 |
47 |
— |
0,011 |
6 |
32 |
43 |
— |
0,007 |
|
800 |
4 |
74 |
99 |
149 |
0,027 |
6 |
70 |
94 |
141 |
0,015 |
|
1000 |
4 |
136 |
181 |
272 |
0,046 |
6 |
131 |
175 |
262 |
0,030 |
|
1200 |
4 |
211 |
281 |
422 |
0,077 |
6 |
204 |
272 |
408 |
0,048 |
|
1400 |
4 |
— |
446 |
669 |
0,017 |
6 |
— |
435 |
653 |
0,079 |
|
1600 |
4 |
— |
632 |
948 |
0,068 |
6 |
— |
620 |
930 |
0,010 |
|
1800 |
4 |
— |
— |
1210 |
0,020 |
6 |
— |
— |
1190 |
0,143 |
|
2000 |
4 |
— |
— |
1464 |
0,265 |
6 |
— |
— |
1444 |
0,174 |
Масса конденсаторов КВНГ, КВКГ:
Внутренний диаметр |
Число ходов по трубам |
Масса, кг, при длине труб, мм |
||
3000 |
4000 |
6000 |
||
600 |
2 |
1730 |
2070 |
— |
4 |
1650 |
1960 |
||
6 |
1620 |
1920 |
||
800 |
2 |
2910 |
3550 |
5050 |
4 |
2810 |
3410 |
4840 |
|
6 |
2750 |
3330 |
4720 |
|
1000 |
2 |
4730 |
5570 |
7850 |
4 |
4570 |
5360 |
7530 |
|
6 |
4510 |
5270 |
7400 |
|
1200 |
2 |
6640 |
8140 |
11180 |
4 |
6450 |
7880 |
10790 |
|
6 |
6360 |
7760 |
10600 |
|
1400 |
2 |
7980 |
9620 |
13550 |
4 |
7770 |
9330 |
13120 |
|
6 |
7680 |
9210 |
12930 |
|
1600 |
2 |
10460 |
12700 |
17970 |
4 |
10200 |
12350 |
17450 |
|
6 |
10100 |
12210 |
17240 |
|
1800 |
2 |
13110 |
16150 |
22870 |
4 |
12810 |
15750 |
22260 |
|
6 |
12690 |
15580 |
22010 |
|
2000 |
2 |
16960 |
20550 |
29020 |
4 |
16620 |
20100 |
28350 |
|
6 |
16480 |
19920 |
28070 |
Масса конденсаторов КВНВ, КВКВ:
Внутренний |
Число ходов |
Масса, кг, при длине труб, мм |
|||||
Исполнение 1 |
Исполнение 2 |
||||||
3000 |
4000 |
6000 |
3000 |
4000 |
6000 |
||
600 |
4 |
1610 |
1770 |
— |
— |
— |
— |
6 |
1580 |
1730 |
— |
— |
— |
— |
|
800 |
4 |
3010 |
3440 |
4550 |
— |
— |
— |
6 |
2950 |
3360 |
4430 |
— |
— |
— |
|
1000 |
4 |
5190 |
6060 |
7960 |
— |
— |
— |
6 |
5130 |
5970 |
7830 |
— |
— |
— |
|
1200 |
4 |
6340 |
7660 |
10360 |
— |
— |
— |
6 |
6250 |
7530 |
10170 |
— |
— |
— |
|
1400 |
4 |
— |
— |
— |
— |
— |
— |
6 |
— |
— |
— |
— |
— |
— |
|
1600 |
4 |
— |
— |
— |
— |
— |
— |
6 |
— |
— |
— |
— |
— |
— |
|
1800 |
4 |
— |
— |
— |
— |
— |
— |
6 |
— |
— |
— |
— |
— |
— |
|
2000 |
4 |
— |
— |
— |
— |
— |
— |
6 |
— |
— |
— |
— |
— |
— |
Примечание:
1. Масса аппаратов КВНГ, КВКГ и КВНВ, КВКВ рассчитана для номинальных толщин листового проката без учета массы арматуры и комплектующих изделий.
2. Допускаемое отклонение от значения массы не должно превышать +8%.
Наибольшая допускаемая разность температур стенок кожуха (tK) и теплообменных труб (tx) для конденсаторов КВНГ, КВНВ:
Внутренний диаметр |
Tk-tT при температуре труб tT |
|||
до 200 ºC |
||||
для исполнений по |
для исполнений по |
для исполнений по |
для исполнений по |
|
600 |
40 |
50 |
30 |
40 |
800 |
||||
1000 |
50 |
60 |
50 |
50 |
1200 |
60 |
70 |
60 |
|
1400 |
||||
1600 |
||||
1800 |
||||
2000 |
Наибольшая допускаемая разность в удлинении кожуха и труб для конденсаторов КВКГ, КВКВ исполнений по материалу М1, М3, М12 не должна превышать 4,4 мм, а исполнений по материалу М10, М11, М19, М20 не должна превышать 6 мм.
