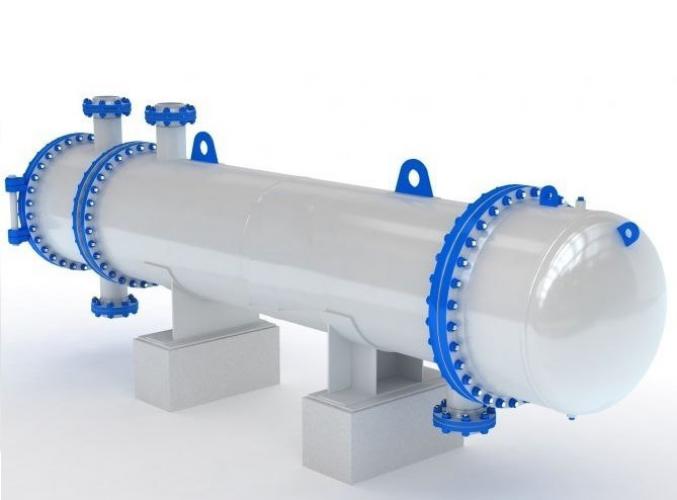

Испарители кожухотрубчатые ИН, ИК

Испарители кожухотрубчатые ИН, ИК





Пример условного обозначения испарителя кожухотрубчатого при заказе: Испаритель кожухотрубный с неподвижными трубными решетками — ИН, исполнения 2, с кожухом диаметром 600 мм, на условное давление в трубах 1,0 МПа, в кожухе 4,0 МПа, исполнения по материалу М8 с гладкими теплообменными трубами — Г диаметром 25 мм, длиной 6 м, климатического исполнения — У, с деталями для крепления теплоизоляции — И: Испаритель 600ИН-2-1,0-4,0-М8/25Г-6-У-И
  • Описание
  • Характеристики
  • Отзывы 0

Испарители кожухотрубчатые предназначены для организации теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок. Испарители ИН, ИК изготавливаются по ТУ 3612-024-00220302-02.

Испарители изготовливают на условное давление 0,6…4,0 МПа, диаметром 600…1400 мм, с поверхностью теплообмена до 490 м²; длина их до 6 м, масса до 13,2 тн. Кожухотрубчатые испарители этого типа применяют до температуры 350ºС.

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе предназначены для чистых сред при разности температур кожуха и труб, не превышающей 60ºС.

Испарители изготавливаются в следующих исполнениях:

Исполнение 1 — с жидким, газообразным, парогазовым или парожидкостным теплоносителем (ИН-1, ИК-1);
Исполнение 2 — с паровым теплоносителем (ИН-2, ИК-2)

В вертикальных испарителях с паровым теплоносителем применяются трубы только с гладкими стенками.

Испаритель ИН, ИК исполнение 1

Испаритель ИН, ИК исполнение 2

Основные технические характеристики кожухотрубных испарителей:

Наименование параметров

Назначение параметров для аппаратов

ИН

ИК
Температура теплообменивающих сред, ºC±5ºC в кожухе

от минус 70ºC до плюс 350ºC
в трубах
Диаметр кожуха, мм наружный (при изготовлении из трубы)

630
внутренний (при изготовлении из листа)

600; 800; 1000; 1200; 1400
Поверхность теплообмена, м²

40 — 490
Условное давление МПа в кожухе для аппаратов диаметром, мм 600 (630), 800

1,0; 1,6; 2,5; 4,0

1,0; 1,6
1000

0,6; 1,0; 1,6; 2,5; 4,0

0,6; 1,0; 1,6
1200, 1400

0,6; 1,0; 1,6; 2,5
Условное давление МПа в трубах для аппаратов диаметром, мм 600 (630), 800, 1000, 1200, 1400

0,6; 1,0
Длина теплообменных труб, мм для аппаратов диаметром, мм 600 (630), 800, 1000

2000; 3000; 4000
1200, 1400

3000; 4000
Наружный диаметр и толщина стенки теплообменных труб, мм

25х2
Число ходов по трубам для аппаратов диаметром, мм 600 (630), 800, 1000, 1200, 1400

2; 4; 6

1
Масса аппаратов, кг

1330 ÷ 13200

Испарители должны соответствовать требованиям ТУ 3612-024-00220302-02, ОСТ 26-291 «Сосуды и аппараты стальные сварные», «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 10-115) Госгортехнадзора России, «Правилам проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» (ПБ 03-384) Госгортехнадзора России.

Дополнительные технические характеристики испарителей:

Материальное исполнение для теплообменных аппаратов:

Условное обозначение аппарата

Исполнение теплообменного аппарата по материалу

Материалы, применяемые для изготовления сборочных единиц теплообменных аппаратов

кожуха

распределительной камеры

труб

трубной решетки

ТН, ТК, ХН, ХК, КН, КК, ИН, ИК

М1

Стали марок 10 и 20 по ГОСТ 8731

(группа В)

Ст3сп5 по ГОСТ 14637

Сталь марки 16ГС по ГОСТ 5520

Стали марок 10 и 20 по ГОСТ 8731 (группа В)

Ст3сп5 по ГОСТ 14637

Сталь марки 16ГС по ГОСТ 5520

Стали марок 10 и 20 по ГОСТ 8733 (гр В) и ГОСТ550 (гр А) или трубы электросварные по технической документации, утвержденной в установленном порядке

Сталь марки 20 по ГОСТ 1050 и ГОСТ 8479 (гр IV)

Сталь марки 16ГС по ГОСТ 5520 и ГОСТ 8479 (гр IV)

ХК, КК

М3

Латунь ЛАМш 77-2-0,05 по ГОСТ 21646

Сталь марки 16ГС по ГОСТ 5520 ГОСТ 8479 (группа IV с наплавкой латунью марки ЛО-62-1 или Л63 по ГОСТ 15527)

ТН, ТК,

ИН, ИК

М8

Сталь марки 12Х18Н10Т по ГОСТ 9940

Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350

Сталь марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке

Сталь марки 12Х18Н10Т по ГОСТ 5632 ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке

ТН, ТК,

ИН, ИК

М9

Сталь марки 10Х17Н13М2Т по ГОСТ 9940

Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

10Х17Н13М2Т

по ГОСТ 9941

Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке

ТН, ТК, ХН, ХК, КН, КК, ИН, ИК

М10

Сталь марки 12Х18Н10Т по ГОСТ 9940

Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Стали марок 10 и 20 по ГОСТ 8731 (группа В)

Сталь марки ВСт 3сп5 по ГОСТ 380Ст3сп5 по ГОСТ 14637 Сталь марки 16ГСпо ГОСТ 5520

Сталь марки 08Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке

Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке

М11

Сталь марки 10Х17Н13М2Т по ГОСТ 9940

Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х17Н13М2Т

по ГОСТ 9941

Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа Мб) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке

ТН, ТК,

ХН, ХК,

КН, КК

М12

Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520

Трубы — сталь марки 20 по

ГОСТ 1050, ГОСТ 8731 (группа В)

Ст3сп, Ст3сп по ГОСТ 380, 14637 Сталь марки 16ГСпо ГОСТ 5520

Трубы — сталь марки 20 по ГОСТ 1050, ГОСТ 8731 (группа В)

Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 9941 Сталь марки 112х18Н10Тпо ГОСТ 5632 ГОСТ 9941

Сталь марки 16ГС по ГОСТ 5520,

ГОСТ 8479

ТН, ТК,

ИН, ИК

М17

Сталь марки 09Г2С по ГОСТ 5520 Трубы — сталь марок 10Г2 по ГОСТ 8731 группы В и 09Г2С по технической документации, утвержденной в установленном порядке

Сталь марки 10Г2 по

ГОСТ 550 (группа А), ГОСТ 8733 (группа В)

Сталь марки 09Г2С и 10Г2С1 по ГОСТ 5520, 09Г2С и 10Г2 по ГОСТ 8479 (группа IV)

ТН, ТК,

ХН, ХК,

КН, КК

М19

Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520

Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941

Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке

М20

Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке

Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке

ТН, ТК

М21

Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941

Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке

М22

Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке

Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке

ТН, ТК,

ИН, ИК

М23

Стали марок 10 и 20 по ГОСТ 8731 (группа В)

Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520

Сталь марки 08Х22Н6Т ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941

Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б), ГОСТ 7350 (группа IV) и технической документации, утвержденной в установленном порядке

М24

Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке

Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ25054 (группа IV), ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке

ТН, ТК,

ИН, ИК

Б6

Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520

Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Стали марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке

Сталь марки 12Х18Н1010Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке

Б8

Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б)

Сталь марки 10Х17Н13М2Т по ГОСТ 9941

Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV)

Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений одного хода по трубам для аппаратов:

Обозначение аппарата

Диаметр кожуха

Наружный

диаметр

труб, мм

Толщина

стенки

труб, мм

Давление
в кожухе, МПа

Поверхность теплообмена, м², при длине труб, мм

Площадь проходного сечения одного хода по трубам, м²

наруж-
ный

внутрен-
ний

2000

3000

4000

ИН-1
ИК-1

630

600

25

2

1,0; 1,6;
2,5; 4,0

41,61

62,41

83,21

0,0917

ИК-2
ИН-2

1,0; 1,6

39,88

59,82

79,76

0,0879

2,5; 4,0

41,60

62,41

83,21

0,0917

ИН-1
ИК-1

—

800

1,0; 1,6;
2,5; 4,0

74,42

111,63

148,84

0,1641

ИН-2
ИК-2

1,0

72,22

108,33

144,44

0,1592

1,6; 2,5; 4,0

74,42

111,63

148,84

0,1641

ИН-1
ИК-1

—

1000

0,6; 1,0; 1,6; 2,5; 4,0

120,89

181,34

241,78

0,2665

ИН-2
ИК-2

ИН-1
ИК-1

—

1200

0,6; 1,0;
1,6; 2,5

174,89

262,35

349,80

0,3856

ИН-2
ИК-2

0,6; 1,0

171,76

257,64

343,52

0,3786

1,6; 2,5

174,89

262,35

349,80

0,3856

ИН-1
ИК-1

—

1400

0,6; 1,0;
1,6; 2,5

245,23

367,85

490,47

0,5406

ИН-2
ИК-2

0,6; 1,0

241,78

362,67

483,56

0,5330

1,6; 2,5

245,23

367,85

490,47

0,5406

Масса аппаратов, кг:

<td">2<td">2170<td">3650<td">5740<td">5850<td">8010<td">8210

Диаметр

кожуха,

внутренний

Давление в кожухе, МПа

Труба 25×2 длиной

2000

3000

4000

Масса теоретическая, для исполнений, кг

1

2

1

2

1

600;

630

1,0

1350

1330

1780

1750

2210

1,6

1410

1810

2230

2,5

1520

1990

2570

4,0

1840

2340

2930

800

1,0

2320

2290

3230

3190

3700

1,6

2420

3380

3880

2,5

2720

3530

4340

4,0

3170

4130

5100

1000

0,6

3460

3420

4640

4590

5810

1,0

3610

3530

4770

4720

5920

1,6

3710

4840

5960

2,5

3860

5240

6410

4,0

4980

6090

7450

1200

0,6

—

6560

6490

8100

1,0

—

6610

6540

8300

1,6

—

6860

8500

2,5

—

7410

9050

1400

0,6

—

8500

10500

1,0

—

8630

10680

1,6

—

9340

11450

2,5

—

11200

133200

Наибольшая допускаемая разность температур кожуха (tk) и труб (tT) для аппаратов:



<td">до 200<td">М23; М24<td">40<td">30<td">30<td">60<td">50<td">40

Диаметр

кожуха, мм

Давление в
кожухе, МПа

tk-tТ при температуре труб tТ, ºC

до 250

250…350

до 250

250…350

наружный

внутренний

для исполнений по материалу

M1; M17

М8; М9; М10; М11

630

600;
800

1,0; 1,6

40

30

30

30

2,5; 4,0

30

20

—

1000

0,6; 1,0

50

40

40

40

50

1,6

30

2,5; 4,0

30

30

30

20

—

1200;
1400

0,6; 1,0

60

50

40

40

1,6

50

40

30

2,5

40

30

30

20


Наибольшая допускаемая разность в удлинении кожуха и труб для аппаратов:

Длина труб, мм

Допускаемая разность в удлинении кожуха и труб ± 0,1 мм для исполнений по материалу

М1; М3; М12; М17; М23; М24

М8; М9; М10; М11; М19; М20; М21; М22

1500; 2000

2,2

3,0

3000; 4000; 6000

4,4

6,0

9000

6,6

9,0

Исполнение аппаратов по температурному пределу:

Обозначение

Наименование

Температурный предел

Н

Низкотемпературное

от -30ºC до +100ºC

Н1

Низкотемпературное

от -40ºC до +100ºC

Н2

Низкотемпературное

от -60ºC до +100ºC

Н3

Низкотемпературное

от -70ºC до +100ºC

О

Обыкновенное

от -20ºC до +100ºC

С

Среднее

от -20ºC до +200ºC

В

Высокотемпературное

от -20ºC до +300ºC

В1

Высокотемпературное

от -20ºC до +350ºC

Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров:

Условное обозначение типа аппарата

 Материальное исполнение Температурный предел применения, ºС Диаметр кожуха наружный, мм Диаметр кожуха внутренний (наружный), мм
159 273 325 400 (426) 600 (630)
Длина труб, мм
1000 1500 2000 3000 1000 1500 2000 3000 1500 2000 3000 4000 2000 3000 4000 6000 2000 3000 4000 6000
ТН, ТК М1 от минус 40 до плюс 350 (+) + + + (+) + + + + + + + + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ХН, ХК от минус 20 до плюс 300 — — — — — — — — — — — — — — — — + + + +
КН, КК — — — — — — — — — — — — — — — — — + + +
ХК М3 от минус 20 до плюс 200 — + + + — + + + + + + + + + + + + + + +
КК — — — — — — — — — — — — — — — — — + + +
ТН, ТК М8 от минус 70 до плюс 350 (+) + + + (+) + + + + + + + + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ТН, ТК М9 от минус 70 до плюс 350 (+) + + + — — — — — — — — + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ХН, ХК М10 от минус 20 до плюс 200 — — — — — — — — — — — — — — — — + + + +
КН, КК — — — — — — — — — — — — — — — — — + + +
ТН, ТК от минус 40 до плюс 200 (+) + + + (+) + + + + + + + + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ХН, ХК М11 от минус 20 до плюс 200 — — — — — — — — — — — — — — — — + + + +
КН, КК — — — — — — — — — — — — — — — — — + + +
ТН, ТК от минус 40 до плюс 200 (+) + + + — — — — — — — — + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ТН, ТК М12 от минус 20 до плюс 300 (+) + + + (+) + + + + + + + + + + + — — — —
ХН, ХК — — — — — — — — — — — — — — — — + + + +
КН, КК — — — — — — — — — — — — — — — — — + + +
ТН, ТК М17 от минус 60 до плюс 350 (+) + + + (+) + + + + + + + + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —
ТН, ТК М19, М20 от минус 40 до плюс 200 — — — — — — — — — — — — + + + + + + + +
ХН, ХК от минус 20 до плюс 200 — — — — — — — — — — — — — — — — + + + +
КН, КК — — — — — — — — — — — — — — — — — + + +
ТН, ТК М21, М22 от минус 40 до плюс 300 — — — — — — — — — — — — + + + + + + + +
ТН, ТК М23, М24 от минус 40 до плюс 200 — — — — — — — — [ + ] [ + ] [ + ] [ + ] + + + + + + + +
ИН, ИК — — — — — — — — — — — — — — — — + + + —

Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров (продолжение таблицы):

Условное обозначение типа аппарата

 Материальное исполнение Температурный предел применения, ºС Диаметр кожуха внутренний (наружный), мм
800 1000 1200 1400
Длина труб, мм
2000 3000 4000 6000 2000 3000 4000 6000 9000 3000 4000 6000 9000 3000 4000 6000
ТН, ТК М1 от минус 40 до плюс 350 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ХН, ХК от минус 20 до плюс 300 + + + + — + + + + — + + + — — —
КН, КК — + + + — + + + — — + + — — — +
ХК М3 от минус 20 до плюс 200 + + + + — + + + + — + + + — — —
КК — + + + — + + + — — + + — — — +
ТН, ТК М8 от минус 70 до плюс 350 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ТН, ТК М9 от минус 70 до плюс 350 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ХН, ХК М10 от минус 20 до плюс 200 + + + + — + + + + — + + + — — —
КН, КК — + + + — + + + — — + + — — — +
ТН, ТК от минус 40 до плюс 200 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ХН, ХК М11 от минус 20 до плюс 200 + + + + — + + + + — + + + — — —
КН, КК — + + + — + + + — — + + — — — +
ТН, ТК от минус 40 до плюс 200 + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ТН, ТК М12 от минус 20 до плюс 300 — — — — — — — — — — — — — — — —
ХН, ХК + + + + — + + + + — + + + — — —
КН, КК — + + + — + + + + — + + — — — +
ТН, ТК М17 от минус 60 до плюс 350 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —
ТН, ТК М19, М20 от минус 40 до плюс 200 + + + + — + + + + — + + + — — —
ХН, ХК от минус 20 до плюс 200 + + + + — + + + + — + + + — — —
КН, КК — + + + — + + + — — + + — — — +
ТН, ТК М21, М22 от минус 40 до плюс 300 + + + + — + + + + — + + + — — —
ТН, ТК М23, М24 от минус 40 до плюс 200 + + + + — + + + + — + + + — — —
ИН, ИК + + + — + + + — — + + — — + + —

Отзывы и оценки наших покупателей

отзывов пока нет, Вы можете оставить первый отзыв
Добавить отзыв
Вернуться
