Испарители и конденсаторы холодильные
Пример условного обозначения испарителя при заказе: Испаритель холодильный, исполнения 2, с кожухом диаметром 1000 мм, на условное давление в трубах 1,6 МПа, в кожухе 2,5 МПа, исполнения по материалу M17, с диафрагмированными теплообменники трубами — Д диаметром 25 мм и длиной 6 м, четырехходовой по трубам климатического исполнения — Т, без деталей для крепления теплоизоляции: Испаритель холодильный 1000ИХ-2-1,6-2,5-М17/25Д-6-4-Т
- Описание
- Характеристики
- Отзывы 0
Испарители холодильные предназначены для охлаждения воды, растворов и жидких технологических сред, протекающих по трубам аппаратов, аммиаком, пропаном, пропиленом и другими хладагентами, испаряющимися в межтрубном пространстве аппаратов.
Испарители изготавливаются двух исполнений:
- ИХ-1 — для охлаждения воды и растворов давлением до 0,6 МПа в установках, работающих в пределах температур насыщения плюс 40ºС до минус 40ºС;
- ИХ-2 — для охлаждения жидких технологических сред давлением 1,0…2,5 МПа в установках, работающих в пределах температур насыщения плюс 40ºС до минус 60ºС.
Конденсаторы холодильные предназначены для сжижения холодильного агента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения работающих в пределах температур конденсируемого хладагента от 0ºС до плюс 100ºС, при температуре охлаждающей среды от минус 20ºС до плюс 50ºС.
Холодильные испарители и конденсаторы изготавливаются по ТУ 3644-006-00220302-99.
В испарителях и конденсаторах применяются как гладкие (Г) теплообменные трубы, так и диафрагмированные (Д) с накатанными кольцевыми канавками.
Испарители и конденсаторы холодильные могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение (У) и (Т), категория изделия 1 по ГОСТ 15150.
Испарители холодильные и конденсаторы рассчитаны на установку в географических районах сейсмичностью менее 7 баллов по принятой в РФ 12-ти бальной шкале.

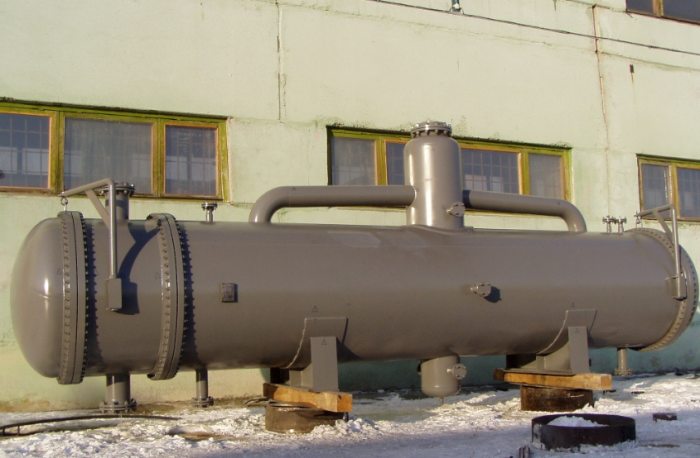

Испаритель холодильный ИХ-1
Испарители ИХ-1 с кожухом диаметром от 400 до 1000 мм изготавливаются без опор.
Испаритель холодильный ИХ-2
Конденсатор холодильный КХ
Основные технические характеристики испарителей и конденсаторов холодильных:
Наименование параметров |
Значение параметров для аппаратов типа |
|||
ИХ-1 |
ИХ-2 |
КХ |
||
Поверхность теплообмена, м² |
21-1323 |
22-1485 |
||
Внутренний диаметр кожуха, мм (из листовой стали) |
400; 600; 800; 1000; 1200; 1400; 1600; 1800; 2000 |
|||
Температура греющей и испаряемой сред ±5ºС | в трубах |
от минус 20 до плюс 40 |
от минус 60 до плюс 60 |
от минус 20 до плюс 50 |
в кожухе |
от минус 40 до плюс 40 |
от минус 60 до плюс 40 |
от 0 до плюс 100 |
|
Условное давление, МПа, не более в трубах для аппаратов диаметром, мм | 400-1600 |
до 0,6 |
1,0; 1,6; 2,5 |
0,6 |
1800-2000 |
1,0; 1,6 |
|||
Условное давление, МПа, не более в кожухе для аппаратов диаметром, мм |
1,6 |
2,5 |
2 |
|
Длина теплообменных труб, мм для аппаратов диаметром, мм | 400 |
3000 |
||
600; 800 |
3000; 4000 |
|||
1000 |
3000; 4000; 6000 |
|||
1200; 1400 |
4000; 6000 |
|||
1600-2000 |
6000 |
|||
Наружный диаметр и толщина стенки теплообменных труб, мм |
25х2 |
|||
Число ходов по трубам | 400 |
2 |
||
600 |
2; 4; 6 |
|||
800-1400 |
2; 4; 6; 8 |
|||
1600-2000 |
2; 4; 6 |
|||
Схема и шаг размещения теплообменных труб в трубных решетках, мм |
по вершинам равносторонних треугольников |
Допускается изготавливать кожух испарителей и конденсаторов холодильных из труб наружным диаметром 426 и 630 мм.
Дополнительные технические характеристики испарителей и конденсаторов:
Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей аппаратов:
Тип аппаратов |
Исполнение аппарата по материалу |
Материал |
|||
кожуха |
распределительной камеры |
труб |
трубные решетки |
||
ИХ-1; ИХ-2 |
М1 |
Сталь марки 16ГС по ГОСТ 5520 |
Стали марок 10 и 20 по ГОСТ 1050, ГОСТ 550 гр. А, ГОСТ 8733 гр. В |
Сталь марки 16ГС по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281 |
|
КХ |
Сталь марки Ст3 сп по ГОСТ 14637 |
||||
ИХ-2 |
М12 |
Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т по ГОСТ 9941 и ГОСТ 5632, Стали марок 08Х18Н10Т по ГОСТ 9941, ГОСТ 5632 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации утвержденной в установленном порядке |
|
КХ |
СТ3сп по ГОСТ 380, ГОСТ 14637 |
Ст3сп по ГОСТ 380, ГОСТ 14637 |
|||
ИХ-2 |
М17 |
Сталь марки 09Г2С категории В по ГОСТ 5520 Трубы-сталь марок 10Г2 по ГОСТ 8731 Гр. А и 09Г2С по технической документации, утвержденной в установленном порядке |
Сталь марки 10Г2 по ГОСТ 550 гр. А ГОСТ 8733 гр. В |
Сталь марок 09Г2С И 10Г2С1 категории В по ГОСТ 5520, 09Г2С и 10Г2 по ГОСТ 8479 гр. IV |
|
ИХ-2 |
Б6 |
Сталь марки 16ГС по ГОСТ 5520 |
Двухслойная сталь марки 16ГС+12Х18Н10Т по ГОСТ 10885 |
Стали марок 08Х18Н10Т 12Х18Н10Т по ГОСТ 9941, ГОСТ 5632. |
Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации утвержденной в установленном порядке |
Примечания:
1. Допускается изготовлять сборочные единицы из материалов других марок ,предусмотренных ОСТ 26-291, по механическим свойствам и коррозионной стойкости не уступающие материалам, указанным в таблице.
2. Все материалы применяемые для изготовления аппаратов, должны иметь сертификаты.
3. Аппараты исполнений по материалу М1 и М12 применяются при температуре стенки кожуха до минус 40ºС, исполнения М17 — до минус 60ºС, исполнения Б6 — до минус 30ºС.
Поверхность теплообмена по наружному диаметру труб и площадь проходного сечения по трубам аппаратов ИХ-1, ИХ-2, КХ:
Внутренний диаметр кожуха, мм |
Число ходов по трубам |
Поверхность теплообмена, м² |
Площадь проходного сечения одного хода по трубам, м² |
||||||
для аппаратов ИХ-1, ИХ-2 при длине труб, мм |
для аппаратов КХ при длине труб, мм |
||||||||
3000 |
4000 |
6000 |
3000 |
4000 |
6000 |
ИХ-1; ИХ-2 |
КХ |
||
400 |
2 |
21 |
— |
— |
22 |
— |
— |
0,014 |
0,017 |
600 |
2 |
54 |
72 |
— |
59 |
79 |
— |
0,037 |
0,044 |
4 |
49 |
66 |
— |
53 |
71 |
— |
0,016 |
0,019 |
|
6 |
45 |
60 |
— |
48 |
64 |
— |
0,010 |
0,010 |
|
800 |
2 |
95 |
127 |
— |
109 |
145 |
— |
0,067 |
0,080 |
4 |
89 |
119 |
— |
101 |
135 |
— |
0,030 |
0,034 |
|
6 |
84 |
112 |
— |
96 |
128 |
— |
0,019 |
0,022 |
|
8 |
75 |
101 |
— |
90 |
121 |
— |
0,010 |
0,014 |
|
1000 |
2 |
161 |
214 |
322 |
175 |
234 |
351 |
0,115 |
0,129 |
4 |
151 |
201 |
302 |
165 |
221 |
331 |
0,053 |
0,060 |
|
6 |
143 |
191 |
287 |
158 |
211 |
317 |
0,034 |
0,038 |
|
8 |
133 |
178 |
267 |
152 |
203 |
305 |
0,021 |
0,025 |
|
1200 |
2 |
— |
309 |
463 |
— |
339 |
509 |
0,168 |
0,187 |
4 |
— |
293 |
439 |
— |
324 |
486 |
0,074 |
0,088 |
|
6 |
— |
282 |
423 |
— |
312 |
469 |
0,050 |
0,057 |
|
8 |
— |
265 |
398 |
— |
301 |
452 |
0,035 |
0,039 |
|
1400 |
2 |
— |
429 |
644 |
— |
484 |
726 |
0,233 |
0,267 |
4 |
— |
411 |
617 |
— |
464 |
697 |
0,110 |
0,125 |
|
6 |
— |
396 |
594 |
— |
451 |
677 |
0,070 |
0,081 |
|
8 |
— |
377 |
565 |
— |
438 |
657 |
0,049 |
0,058 |
|
1600 |
2 |
— |
— |
844 |
— |
— |
930 |
0,305 |
0,342 |
4 |
— |
— |
811 |
— |
— |
898 |
0,146 |
0,163 |
|
6 |
— |
— |
789 |
— |
— |
873 |
0,090 |
0,103 |
|
1800 |
2 |
— |
— |
1067 |
— |
— |
1194 |
0,390 |
0,439 |
4 |
— |
— |
1032 |
— |
— |
1156 |
0,181 |
0,206 |
|
6 |
— |
— |
1005 |
— |
— |
1130 |
0,113 |
0,136 |
|
2000 |
2 |
— |
— |
1323 |
— |
— |
1485 |
0,477 |
0,546 |
4 |
— |
— |
1283 |
— |
— |
1444 |
0,226 |
0,262 |
|
6 |
— |
— |
1253 |
— |
— |
1413 |
0,149 |
0,168 |
Наибольшая допускаемая разность температур стенок кожуха tК и теплообменных труб tТ испарителей ИХ-1, ИХ-2 и конденсаторов КХ:
Внутренний диаметр кожуха, мм |
(tТ-tК), ºС |
(tК — tТ), ºС |
для аппаратов ИХ-1, ИХ-2 |
для аппаратов КХ |
|
400; 600; 800; 1000 |
40 |
30 |
1200; 1400; 1600; 1800; 2000 |
40 |
Масса конденсаторов КХ:
Внутренний диаметр кожуха, мм |
Число ходов по трубам |
Масса, кг, при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа и длине труб, мм |
||
3000 |
4000 |
6000 |
||
400 |
2 |
870 |
— |
— |
600 |
2 |
1990 |
2380 |
— |
4 |
1910 |
2270 |
— |
|
6 |
1840 |
2170 |
— |
|
800 |
2 |
3480 |
4200 |
— |
4 |
3370 |
4060 |
— |
|
6 |
3300 |
3960 |
— |
|
8 |
3220 |
3850 |
— |
|
1000 |
2 |
4800 |
6750 |
9040 |
4 |
4660 |
6560 |
8760 |
|
6 |
4560 |
6430 |
8550 |
|
8 |
4470 |
6310 |
8380 |
|
1200 |
2 |
— |
10360 |
13180 |
4 |
— |
10140 |
12840 |
|
6 |
— |
9970 |
12600 |
|
8 |
— |
9810 |
12360 |
|
1400 |
2 |
— |
13370 |
17790 |
4 |
— |
13090 |
17370 |
|
6 |
— |
12900 |
17090 |
|
8 |
— |
12710 |
16800 |
|
1600 |
2 |
— |
— |
21860 |
4 |
— |
— |
21400 |
|
6 |
— |
— |
21040 |
|
1800 |
2 |
— |
— |
29060 |
4 |
— |
— |
28520 |
|
6 |
— |
— |
28140 |
Примечание:
масса аппаратов КХ рассчитана без учета массы арматуры и комплектующих изделий. Допускаемое отклонение от значения массы не должно превышать +8%.
Масса испарителей ИХ-1:
Внутренний диаметр кожуха, мм |
Число ходов по трубам |
Масса, кг, при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа и длине труб, мм |
||
3000 |
4000 |
6000 |
||
400 |
2 |
750 |
— |
— |
600 |
2 |
1510 |
1870 |
— |
4 |
1450 |
1790 |
— |
|
6 |
1380 |
1700 |
— |
|
800 |
2 |
2610 |
2150 |
— |
4 |
2520 |
3130 |
— |
|
6 |
2450 |
3030 |
— |
|
8 |
2320 |
2870 |
— |
|
1000 |
2 |
4130 |
5140 |
7180 |
4 |
3990 |
4960 |
6910 |
|
6 |
3880 |
4810 |
6690 |
|
8 |
3740 |
4610 |
6390 |
|
1200 |
2 |
— |
7910 |
10770 |
4 |
— |
7680 |
10430 |
|
6 |
— |
7520 |
10190 |
|
8 |
— |
7280 |
9830 |
|
1400 |
2 |
— |
10570 |
14480 |
4 |
— |
10310 |
14090 |
|
6 |
— |
10100 |
13770 |
|
8 |
— |
9820 |
13350 |
|
1600 |
2 |
— |
— |
179770 |
4 |
— |
— |
19300 |
|
6 |
— |
— |
18990 |
|
1800 |
2 |
— |
— |
25000 |
4 |
— |
— |
24490 |
|
6 |
— |
— |
24110 |
|
2000 |
2 |
— |
— |
31190 |
4 |
— |
— |
30610 |
|
6 |
— |
— |
30190 |
Масса испарителей ИХ-2:
Внутренний диаметр кожуха, мм |
Давление в трубах, МПа, не более |
Число ходов по трубам |
Масса, кг, при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа и длине труб, мм |
||
3000 |
4000 |
6000 |
|||
400 |
1,0 |
2 |
800 |
— |
— |
1,6 |
820 |
— |
— |
||
2,5 |
850 |
— |
— |
||
600 |
1,0 |
2 |
1610 |
1950 |
— |
4 |
1550 |
1870 |
— |
||
6 |
1480 |
1780 |
— |
||
1,6 |
2 |
1650 |
1980 |
— |
|
4 |
1590 |
1900 |
— |
||
6 |
1520 |
1810 |
— |
||
2,5 |
2 |
1720 |
2050 |
— |
|
4 |
1660 |
1970 |
— |
||
6 |
1590 |
1880 |
— |
||
800 |
1,0 |
2 |
3030 |
3660 |
— |
4 |
2940 |
3540 |
— |
||
6 |
2870 |
3440 |
— |
||
8 |
2740 |
3280 |
|||
1,6 |
2 |
3100 |
3770 |
— |
|
4 |
3010 |
3650 |
— |
||
6 |
2940 |
3550 |
— |
||
8 |
2810 |
3390 |
— |
||
2,5 |
2 |
3220 |
3890 |
— |
|
4 |
3130 |
3770 |
— |
||
6 |
3060 |
3670 |
— |
||
8 |
2930 |
3510 |
— |
||
1000 |
1,0 |
2 |
4810 |
5870 |
8060 |
4 |
4670 |
5670 |
7780 |
||
6 |
4560 |
5540 |
7570 |
||
8 |
4420 |
5340 |
7270 |
||
1,6 |
2 |
4500 |
5960 |
8270 |
|
4 |
4360 |
5780 |
7990 |
||
6 |
4250 |
5630 |
7780 |
||
8 |
4110 |
5430 |
7480 |
||
2,5 |
2 |
5210 |
6210 |
8470 |
|
4 |
5070 |
6030 |
8190 |
||
6 |
4960 |
5880 |
7980 |
||
8 |
4820 |
5680 |
7680 |
||
1200 |
1,0 |
2 |
— |
7410 |
11320 |
4 |
— |
7180 |
10980 |
||
6 |
— |
7020 |
10740 |
||
8 |
— |
6780 |
10380 |
||
1,6 |
2 |
— |
8560 |
11570 |
|
4 |
— |
8330 |
11230 |
||
6 |
— |
8170 |
10990 |
||
8 |
— |
7930 |
10630 |
||
2,5 |
2 |
— |
9260 |
12270 |
|
4 |
— |
9030 |
11930 |
||
6 |
— |
8870 |
11690 |
||
8 |
— |
8630 |
11330 |
||
1400 |
1,0 |
2 |
— |
11520 |
15680 |
4 |
— |
11260 |
15290 |
||
6 |
— |
11050 |
14970 |
||
8 |
— |
10770 |
14550 |
||
1,6 |
2 |
— |
11920 |
16080 |
|
4 |
— |
11660 |
15690 |
||
6 |
— |
11450 |
15370 |
||
8 |
— |
11170 |
14950 |
||
2,5 |
2 |
— |
12570 |
16730 |
|
4 |
— |
12310 |
16340 |
||
6 |
— |
12100 |
16020 |
||
8 |
— |
11820 |
15600 |
||
1600 |
1,0 |
2 |
— |
— |
21340 |
4 |
— |
— |
20870 |
||
6 |
— |
— |
20560 |
||
1,6 |
2 |
— |
— |
22240 |
|
4 |
— |
— |
21770 |
||
6 |
— |
— |
21460 |
||
2,5 |
2 |
— |
— |
23140 |
|
4 |
— |
— |
22670 |
||
6 |
— |
— |
22360 |
||
1800 |
1,0 |
2 |
— |
— |
27540 |
4 |
— |
— |
27030 |
||
1,6 |
6 |
— |
— |
26650 |
|
2 |
— |
— |
28540 |
||
2000 |
1,0 |
2 |
— |
— |
34590 |
4 |
— |
— |
34010 |
||
1,6 |
6 |
— |
— |
33590 |
|
2 |
— |
— |
36090 |
||
4 |
— |
— |
35510 |
||
6 |
— |
— |
35090 |
Примечание:
масса аппаратов ИХ-1, ИХ-2 рассчитана без учета массы арматуры и комплектующих изделий. Допускаемое отклонение от значения массы не должно превышать +8%.
