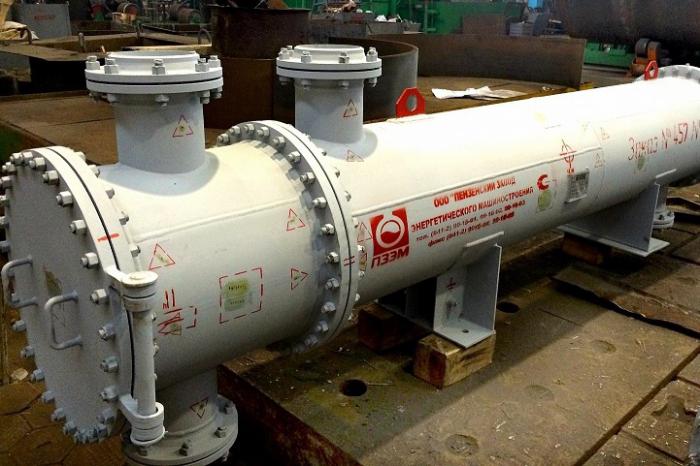

Холодильники кожухотрубчатые ХНГ, ХКГ, ХНВ, ХКВ
- Описание
- Характеристики
- Отзывы 0
Холодильники кожухотрубчатые предназначены для организации теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок. Холодильники ХНГ, ХКГ, ХНВ, ХКВ изготавливаются по ТУ 3612-024-00220302-02.
Холодильники кожухотрубчатые изготовливают на условное давление 0,6…4,0 МПа, диаметром 159…1200 мм, с поверхностью теплообмена до 970 м²; длина их до 10,5 м, масса до 18,5 тн. Кожухотрубчатые теплообменники этого типа применяют до температуры 300ºС.
Охлаждающей средой в холодильниках и конденсаторах является вода или другая нетоксичная, невзрыво- и непожароопасная жидкость с температурой кипения при давлении 0,07 МПа выше 60ºС.
Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе предназначены для чистых сред при разности температур кожуха и труб, не превышающей 60ºС.
Холодильники кожухотрубные кожуха 159; 273; 325; 400 (426) мм на условное давление в кожухе 1,6 МПа применять только для аппаратов типа ХК исполнения по материалу М3 с латунными теплообменными трубами.
В качестве кожухотрубных холодильников ХН и ХК диаметром кожуха 159; 273; 325; 400 (426) мм на условное давление в кожухе 1,6; 2,5; 4,0 МПа исполнений по материалу M1, M10, M11, M12, M19, M20 со стальными теплообменными трубами следует применять кожухотрубчатые теплообменники.
В зависимости от требований технологического процесса холодильники могут быть горизонтальными:
Холодильники кожухотрубчатые горизонтальные ХНГ, ХКГ одноходовые
Холодильники кожухотрубчатые горизонтальные ХНГ, ХКГ многоходовые
и вертикальными:
Холодильники кожухотрубчатые вертикальные ХНВ, ХКВ одноходовые и многоходовые
Основные технические характеристики кожухотрубных холодильников:
|
Наименование параметров |
Назначение параметров для аппаратов |
||
|
ХН |
ХК |
||
| Температура теплообменивающих сред, ºC±5ºC | в кожухе |
от минус 20ºC до плюс 300ºC |
|
| в трубах |
от минус 20ºC до плюс 60ºC |
||
| Диаметр кожуха, мм | наружный (при изготовлении из трубы) |
630 |
159*; 273*; 325*; 426*; 630 |
| внутренний (при изготовлении из листа) |
600; 800; 1000; 1200 |
400*; 600; 800; 1000; 1200 |
|
| Поверхность теплообмена, м² |
1,5-970 |
||
| Условное давление, МПа в кожухе для аппаратов диаметром, мм | 159, 273, 325, 400 (426) |
1,6 |
|
| 600 (630), 800 |
1,0; 1,6; 2,5; 4,0 |
1,0; 1,6 |
|
| 1000 |
0,6; 1,0; 1,6; 2,5; 4,0 |
0,6; 1,0; 1,6 |
|
| 1200 |
0,6; 1,0; 1,6; 2,5 |
||
| Условное давление МПа в трубах для аппаратов диаметром, мм | 159, 273, 325, 400 (426) |
0,6 |
|
| 600 (630) |
0,6 |
||
| 800, 1000 |
0,6; 1,0; 1,6; 2,5; 4,0 |
||
| 1200 |
0,6; 1,0; 1,6; 2,5 |
||
| Длина теплообменных труб, мм для аппаратов диаметром, мм |
159, 273 |
1500; 2000; 3000 |
|
|
325 |
1500; 2000; 3000; 4000 |
||
|
400 (426), |
2000; 3000; 4000; 6000 |
||
|
600 (630), 800 |
2000; 3000; 4000; 6000 |
||
| 1000 |
3000; 4000 |
||
| 1200 |
4000; 6000 |
||
| Наружный диаметр и толщина стенки теплообменных труб, мм |
25х2 |
||
| Число ходов по трубам для аппаратов диаметром, мм | 159, 273 |
1 |
|
| 325, 400 (426) |
2 |
||
| 600 (630), 800, 1000, 1200 |
2; 4 |
||
| Масса аппаратов, кг |
200 ÷ 18300 |
||
*Применять только для аппаратов исполнения по материалу М3 с латунными трубами.
Холодильники кожухотрубные должны соответствовать требованиям ТУ 3612-024-00220302-02, ОСТ 26-291 «Сосуды и аппараты стальные сварные», «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 10-115) Госгортехнадзора России, «Правилам проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» (ПБ 03-384) Госгортехнадзора России.
Дополнительные технические характеристики:
Материальное исполнение для аппаратов:
|
Условное обозначение аппарата |
Исполнение теплообменного аппарата по материалу |
Материалы, применяемые для изготовления сборочных единиц теплообменных аппаратов |
|||
|
кожуха |
распределительной камеры |
труб |
трубной решетки |
||
|
ТН, ТК, ХН, ХК, КН, КК, ИН, ИК |
М1 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Стали марок 10 и 20 по ГОСТ 8733 (гр В) и ГОСТ550 (гр А) или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 20 по ГОСТ 1050 и ГОСТ 8479 (гр IV) Сталь марки 16ГС по ГОСТ 5520 и ГОСТ 8479 (гр IV) |
|
ХК, КК |
М3 |
Латунь ЛАМш 77-2-0,05 по ГОСТ 21646 |
Сталь марки 16ГС по ГОСТ 5520 ГОСТ 8479 (группа IV с наплавкой латунью марки ЛО-62-1 или Л63 по ГОСТ 15527) |
||
|
ТН, ТК, ИН, ИК |
М8 |
Сталь марки 12Х18Н10Т по ГОСТ 9940 Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350 |
Сталь марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 12Х18Н10Т по ГОСТ 5632 ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
|
ТН, ТК, ИН, ИК |
М9 |
Сталь марки 10Х17Н13М2Т по ГОСТ 9940 Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
10Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
|
ТН, ТК, ХН, ХК, КН, КК, ИН, ИК |
М10 |
Сталь марки 12Х18Н10Т по ГОСТ 9940 Сталь марки 12Х18Н10Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Сталь марки ВСт 3сп5 по ГОСТ 380Ст3сп5 по ГОСТ 14637 Сталь марки 16ГСпо ГОСТ 5520 |
Сталь марки 08Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
М11 |
Сталь марки 10Х17Н13М2Т по ГОСТ 9940 Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа Мб) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ХН, ХК, КН, КК |
М12 |
Ст3сп по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 Трубы — сталь марки 20 по ГОСТ 1050, ГОСТ 8731 (группа В) |
Ст3сп, Ст3сп по ГОСТ 380, 14637 Сталь марки 16ГСпо ГОСТ 5520 Трубы — сталь марки 20 по ГОСТ 1050, ГОСТ 8731 (группа В) |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 9941 Сталь марки 112х18Н10Тпо ГОСТ 5632 ГОСТ 9941 |
Сталь марки 16ГС по ГОСТ 5520, ГОСТ 8479 |
|
ТН, ТК, ИН, ИК |
М17 |
Сталь марки 09Г2С по ГОСТ 5520 Трубы — сталь марок 10Г2 по ГОСТ 8731 группы В и 09Г2С по технической документации, утвержденной в установленном порядке |
Сталь марки 10Г2 по ГОСТ 550 (группа А), ГОСТ 8733 (группа В) |
Сталь марки 09Г2С и 10Г2С1 по ГОСТ 5520, 09Г2С и 10Г2 по ГОСТ 8479 (группа IV) |
|
|
ТН, ТК, ХН, ХК, КН, КК |
М19 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
|
М20 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК |
М21 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
|
|
М22 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 25054 (группа IV) ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ИН, ИК |
М23 |
Стали марок 10 и 20 по ГОСТ 8731 (группа В) Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Сталь марки 08Х22Н6Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б), ГОСТ 7350 (группа IV) и технической документации, утвержденной в установленном порядке |
|
М24 |
Сталь марки 08Х21Н6М2Т ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ25054 (группа IV), ГОСТ 7350 (группа М2б) и технической документации, утвержденной в установленном порядке |
||
|
ТН, ТК, ИН, ИК |
Б6 |
Ст3сп5 по ГОСТ 14637 Сталь марки 16ГС по ГОСТ 5520 |
Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Стали марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 9941 или трубы электросварные по технической документации, утвержденной в установленном порядке |
Сталь марки 12Х18Н1010Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
Б8 |
Двухслойная сталь марок Ст3сп5+12Х18Н10Т или 16ГС+12Х18Н10Т по ГОСТ 10885 или Сталь марки 10Х17Н13М2Т по ГОСТ 5632 и ГОСТ 7350 (группа М2б) |
Сталь марки 10Х17Н13М2Т по ГОСТ 9941 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б), ГОСТ 25054 (группа IV) |
||
Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубному и межтрубному пространству для аппаратов:
|
Диаметр кожуха |
Наруж-ный диаметр труб |
Толщина стенки труб |
Число ходов по трубам |
Поверхность теплообмена, м², при длине труб, мм |
Площадь проходного сечения одного хода по трубам, м² |
Площадь проходных |
||||||||
|
наруж-ный |
внутрен-ний |
1000 |
1500 |
2000 |
3000 |
4000 |
6000 |
9000 |
в вырезе перегородки |
между перегород-ками |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
159 |
— |
20 |
2 |
1 |
1,2 |
1,8 |
2,4 |
3,6 |
— |
— |
— |
0,0040 |
0,0019 |
0,0070 |
|
25 |
1 |
1,0 |
1,5 |
2,0 |
3,1 |
— |
— |
— |
0,0045 |
0,0033 |
0,0075 |
|||
|
273 |
— |
20 |
1 |
4,3 |
6,4 |
8,5 |
12,8 |
— |
— |
— |
0,0136 |
0,0067 |
0,0124 |
|
|
25 |
1 |
3,3 |
4,9 |
6,6 |
10,0 |
— |
— |
— |
0,0147 |
0,0081 |
0,0137 |
|||
|
325 |
— |
20 |
1 |
— |
9,4 |
12,5 |
18,8 |
25,0 |
— |
— |
0,0200 |
0,0110 |
0,0190 |
|
|
25 |
2 |
— |
8,5 |
11,3 |
16,9 |
22,6 |
— |
— |
0,0090 |
0,0156 |
||||
|
426 |
400 |
20 |
1 |
— |
7,3 |
9,7 |
14,6 |
19,5 |
— |
— |
0,0217 |
0,0130 |
0,0278 |
|
|
25 |
2 |
— |
6,6 |
8,8 |
13,2 |
17,6 |
— |
— |
0,0098 |
0,0147 |
||||
|
630 |
600 |
20 |
1 |
— |
— |
22,5 |
33,7 |
45,0 |
67,4 |
— |
0,0358 |
0,0180 |
0,0448 |
|
|
25 |
2 |
— |
— |
20,9 |
31,3 |
41,7 |
62,6 |
— |
0,0162 |
0,0300 |
||||
|
1 |
— |
— |
16,8 |
25,2 |
33,6 |
50,4 |
— |
0,0375 |
0,0210 |
0,0438 |
||||
|
2 |
— |
— |
15,4 |
23,1 |
30,8 |
46,2 |
— |
0,0168 |
0,0250 |
|||||
|
1 |
— |
— |
50,4 |
75,5 |
100,7 |
151,1 |
— |
0,0802 |
0,0426 |
0,0540 |
||||
|
2 |
— |
— |
47,7 |
71,6 |
95,5 |
143,2 |
— |
0,0370 |
0,0480 |
|||||
|
4 |
— |
— |
43,2 |
64,8 |
86,4 |
129,6 |
— |
0,0162 |
||||||
|
1 |
— |
— |
41,6 |
62,4 |
83,2 |
124,8 |
— |
0,0928 |
0,0400 |
0,0525 |
||||
|
2 |
— |
— |
38,9 |
58,4 |
77,9 |
116,8 |
— |
0,0420 |
0,0450 |
|||||
|
4 |
— |
— |
33,6 |
50,4 |
67,2 |
100,8 |
— |
0,0 179 |
||||||
|
— |
800 |
20 |
2 |
1 |
— |
— |
94,1 |
141,1 |
188,1 |
282,2 |
— |
0,1498 |
0,0693 |
0,0770 |
|
25 |
2 |
— |
— |
90,5 |
135,7 |
180,9 |
271,4 |
— |
0,0706 |
0,0700 |
||||
|
4 |
— |
— |
83,9 |
125,9 |
167,8 |
254,1 |
— |
0,0308 |
||||||
|
1 |
— |
— |
74,4 |
111,6 |
148,8 |
223,3 |
— |
0,1659 |
0,0662 |
0,0788 |
||||
|
2 |
— |
— |
70,8 |
106,2 |
141,6 |
212,4 |
— |
0,0774 |
0,0700 |
|||||
|
4 |
— |
— |
64,5 |
96,8 |
129,1 |
193,6 |
— |
0,0329 |
||||||
|
— |
1000 |
20 |
2 |
1 |
— |
— |
— |
224 |
298,7 |
448 |
672 |
0,2378 |
0,1048 |
0,1560 |
|
25 |
2 |
— |
— |
— |
216,8 |
289,1 |
433,7 |
650,4 |
0,1138 |
0,1248 |
||||
|
— |
1200 |
20 |
4 |
— |
— |
— |
205 |
273,3 |
410 |
615 |
0,0512 |
|||
|
25 |
1 |
— |
— |
— |
181,6 |
242,1 |
363,1 |
544,7 |
0,2695 |
0,1062 |
0,1414 |
|||
|
2 |
— |
— |
— |
174,5 |
232,7 |
349 |
523,5 |
0,1257 |
0,1300 |
|||||
|
4 |
— |
— |
— |
162,3 |
216,3 |
324,5 |
486,8 |
0,0553 |
||||||
|
1 |
— |
— |
— |
— |
432,3 |
648,5 |
972,7 |
0,3442 |
0,1495 |
0,1870 |
||||
|
2 |
— |
— |
— |
— |
421,5 |
632,3 |
948,4 |
0,1658 |
0,1760 |
|||||
|
4 |
— |
— |
— |
— |
401,9 |
602,9 |
904,3 |
0,0788 |
||||||
|
1 |
— |
— |
— |
— |
349,8 |
524,7 |
787 |
0,3899 |
0,1640 |
0,1788 |
||||
|
2 |
— |
— |
— |
— |
338,8 |
508,2 |
762,3 |
0,1834 |
0,1650 |
|||||
|
4 |
— |
— |
— |
— |
319,3 |
479 |
718,5 |
0,0854 |
||||||
Масса аппаратов, кг:
|
Диаметр |
Давле-ние в |
Трубы 25х2 длиной |
||||||||||||
|
наруж-ный |
внут-ренний |
1500 |
2000 |
3000 |
4000 |
6000 |
9000 |
|||||||
|
Масса теоретическая, кг |
||||||||||||||
|
сталь |
латунь |
сталь |
латунь |
сталь |
латунь |
сталь |
латунь |
сталь |
латунь |
сталь |
латунь |
|||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
1591) |
— |
1,6 |
1 ход |
|||||||||||
|
— |
200 |
— |
220 |
— |
280 |
— |
— |
— |
— |
— |
— |
|||
|
2731) |
— |
1 ход |
||||||||||||
|
— |
380 |
— |
450 |
— |
580 |
— |
— |
— |
— |
— |
— |
|||
|
3251) |
— |
2 хода |
||||||||||||
|
— |
470 |
— |
530 |
— |
670 |
— |
810 |
— |
— |
— |
— |
|||
|
426 |
400 |
2 хода |
||||||||||||
|
— |
— |
— |
860 |
— |
1080 |
— |
1340 |
— |
1780 |
— |
— |
|||
|
630 |
600 |
2 хода |
||||||||||||
|
1,0 |
— |
— |
1490 |
1550 |
1910 |
1990 |
2310 |
2420 |
3170 |
3350 |
— |
— |
||
|
1,6 |
— |
— |
1580 |
1640 |
2030 |
2110 |
2440 |
2550 |
3300 |
3420 |
— |
— |
||
|
2,5 |
— |
— |
1610 |
— |
2170 |
— |
2680 |
— |
3540 |
— |
— |
— |
||
|
4,0 |
— |
— |
1960 |
— |
2520 |
— |
2930 |
— |
3900 |
— |
— |
— |
||
|
4 хода |
||||||||||||||
|
1,0 |
— |
— |
1480 |
1540 |
1870 |
1930 |
2230 |
2320 |
3010 |
3170 |
— |
— |
||
|
1,6 |
— |
— |
1570 |
1630 |
1990 |
2050 |
2360 |
2450 |
3140 |
3240 |
— |
— |
||
|
2,5 |
— |
— |
1600 |
— |
2130 |
— |
2600 |
— |
3380 |
— |
— |
— |
||
|
4,0 |
— |
— |
1950 |
— |
2480 |
— |
2850 |
— |
3740 |
— |
— |
— |
||
|
— |
800 |
2 хода |
||||||||||||
|
1,0 |
— |
— |
2540 |
2580 |
3270 |
3480 |
4000 |
4130 |
5430 |
5530 |
— |
— |
||
|
1,6 |
— |
— |
2720 |
2820 |
3520 |
3590 |
4200 |
4290 |
5890 |
5980 |
— |
— |
||
|
2,5 |
— |
— |
3000 |
— |
3640 |
— |
4450 |
— |
6160 |
— |
— |
— |
||
|
4,0 |
— |
— |
3420 |
— |
4240 |
— |
5100 |
— |
6720 |
— |
— |
— |
||
|
4 хода |
||||||||||||||
|
1,0 |
— |
— |
2620 |
2630 |
3310 |
3500 |
3990 |
4100 |
5330 |
5400 |
— |
— |
||
|
1,6 |
— |
— |
2800 |
2890 |
3560 |
3610 |
4190 |
4260 |
5790 |
5850 |
— |
— |
||
|
2,5 |
— |
— |
3080 |
— |
3680 |
— |
4440 |
— |
6060 |
— |
— |
— |
||
|
4,0 |
— |
— |
3500 |
— |
4280 |
— |
5090 |
— |
6620 |
— |
— |
— |
||
|
— |
1000 |
2 хода |
||||||||||||
|
0,6 |
— |
— |
— |
— |
4630 |
5040 |
5760 |
6210 |
8020 |
8560 |
11400 |
12100 |
||
|
1,0 |
— |
— |
— |
— |
4780 |
5140 |
5910 |
6330 |
8120 |
8720 |
11500 |
12300 |
||
|
1,6 |
— |
— |
— |
— |
4970 |
5310 |
6140 |
6590 |
8370 |
9060 |
11900 |
12800 |
||
|
2,5 |
— |
— |
— |
— |
5280 |
— |
6490 |
— |
8870 |
— |
12500 |
— |
||
|
4,0 |
— |
— |
— |
— |
5780 |
— |
7060 |
— |
9650 |
— |
— |
— |
||
|
4 хода |
||||||||||||||
|
0,6 |
— |
— |
— |
— |
4650 |
5050 |
5730 |
6210 |
7870 |
8370 |
11070 |
11720 |
||
|
1,0 |
— |
— |
— |
— |
4880 |
5150 |
5880 |
6330 |
7970 |
8530 |
11170 |
11920 |
||
|
1,6 |
— |
— |
— |
— |
4990 |
5320 |
6110 |
6390 |
8220 |
8870 |
11570 |
12220 |
||
|
2,5 |
— |
— |
— |
— |
5300 |
— |
6460 |
— |
8720 |
— |
12170 |
— |
||
|
4,0 |
— |
— |
— |
— |
5800 |
— |
7030 |
— |
9500 |
— |
— |
— |
||
|
— |
1200 |
2 хода |
||||||||||||
|
0,6 |
— |
— |
— |
— |
— |
— |
8400 |
9130 |
11610 |
12430 |
16500 |
17400 |
||
|
1,0 |
— |
— |
— |
— |
— |
— |
8500 |
9300 |
11710 |
12680 |
16600 |
17750 |
||
|
1,6 |
— |
— |
— |
— |
— |
— |
9000 |
9640 |
12210 |
13040 |
17100 |
18150 |
||
|
2,5 |
— |
— |
— |
— |
— |
— |
9800 |
— |
13170 |
— |
18300 |
— |
||
|
4 хода |
||||||||||||||
|
0,6 |
— |
— |
— |
— |
— |
— |
8430 |
9130 |
11500 |
12280 |
16180 |
17020 |
||
|
1,0 |
— |
— |
— |
— |
— |
— |
8530 |
9300 |
11600 |
12530 |
16280 |
17370 |
||
|
1,6 |
— |
— |
— |
— |
— |
— |
9030 |
9640 |
12100 |
12890 |
16780 |
17770 |
||
|
2,5 |
— |
— |
— |
— |
— |
— |
9830 |
— |
13060 |
— |
17980 |
— |
||
1) В качестве аппаратов типа ХН, ХК диаметром кожуха 159, 273, 325, 400 (426) мм со стальными теплообменными трубами следует применять аппараты типа ТН, ТК.
Наибольшая допускаемая разность температур кожуха (tК) и труб (t T) для аппаратов:
|
Диаметр кожуха, мм |
Давление в кожухе, МПа |
tk — tT при температуре труб tТ, ºС |
|||||
|
до 250 |
250…300 |
до 250 |
250…300 |
до 200 |
|||
|
наружный |
внутренний |
для исполнений по материалу |
|||||
|
М1 |
М10; М11; М12 |
М19; М20 |
|||||
|
630 |
600 |
1,0; 1,6 |
40 |
30 |
30 |
30 |
40 |
|
2,5; 4,0 |
30 |
20 |
30 |
||||
|
— |
800 |
1,0:1,6 |
40 |
30 |
40 |
||
|
2,5; 4,0 |
30 |
20 |
30 |
||||
|
— |
1000 |
0,6; 1,0 |
50 |
40 |
40 |
40 |
50 |
|
30 |
|||||||
|
1,6 |
|||||||
|
2,5; 4,0 |
30 |
30 |
20 |
30 |
|||
|
— |
1200 |
0,6; 1,0 |
60 |
50 |
40 |
60 |
|
|
1,6 |
50 |
40 |
30 |
50 |
|||
|
2,5 |
40 |
30 |
20 |
40 |
|||
Наибольшая допускаемая разность в удлинении кожуха и труб для аппаратов:
|
Длина труб, мм |
Допускаемая разность в удлинении кожуха и труб ± 0,1 мм для исполнений по материалу |
|
|
М1; М3; М12; М17; М23; М24 |
М8; М9; М10; М11; М19; М20; М21; М22 |
|
|
1500; 2000 |
2,2 |
3,0 |
|
3000; 4000; 6000 |
4,4 |
6,0 |
|
9000 |
6,6 |
9,0 |
Исполнение аппаратов по температурному пределу:
|
Обозначение |
Наименование |
Температурный предел |
|
Н |
Низкотемпературное |
от -30ºC до +100ºC |
|
Н1 |
Низкотемпературное |
от -40ºC до +100ºC |
|
Н2 |
Низкотемпературное |
от -60ºC до +100ºC |
|
Н3 |
Низкотемпературное |
от -70ºC до +100ºC |
|
О |
Обыкновенное |
от -20ºC до +100ºC |
|
С |
Среднее |
от -20ºC до +200ºC |
|
В |
Высокотемпературное |
от -20ºC до +300ºC |
|
В1 |
Высокотемпературное |
от -20ºC до +350ºC |
Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров:
|
Условное обозначение типа аппарата |
Материальное исполнение | Температурный предел применения, ºС | Диаметр кожуха наружный, мм | Диаметр кожуха внутренний (наружный), мм | ||||||||||||||||||
| 159 | 273 | 325 | 400 (426) | 600 (630) | ||||||||||||||||||
| Длина труб, мм | ||||||||||||||||||||||
| 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 | 4000 | 2000 | 3000 | 4000 | 6000 | 2000 | 3000 | 4000 | 6000 | |||
| ТН, ТК | М1 | от минус 40 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | от минус 20 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ХК | М3 | от минус 20 до плюс 200 | — | + | + | + | — | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М8 | от минус 70 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М9 | от минус 70 до плюс 350 | (+) | + | + | + | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | М10 | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | от минус 40 до плюс 200 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ХН, ХК | М11 | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | от минус 40 до плюс 200 | (+) | + | + | + | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + | |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М12 | от минус 20 до плюс 300 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | — | — | — | — |
| ХН, ХК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | ||
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М17 | от минус 60 до плюс 350 | (+) | + | + | + | (+) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
| ТН, ТК | М19, М20 | от минус 40 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ХН, ХК | от минус 20 до плюс 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | |
| КН, КК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | ||
| ТН, ТК | М21, М22 | от минус 40 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | + | + | + | + | + |
| ТН, ТК | М23, М24 | от минус 40 до плюс 200 | — | — | — | — | — | — | — | — | [ + ] | [ + ] | [ + ] | [ + ] | + | + | + | + | + | + | + | + |
| ИН, ИК | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | + | + | + | — | ||
Возможные варианты изготовления теплообменных аппаратов в зависимости от исполнения по материалу, температуры и размеров (продолжение таблицы):
|
Условное обозначение типа аппарата |
Материальное исполнение | Температурный предел применения, ºС | Диаметр кожуха внутренний (наружный), мм | |||||||||||||||
| 800 | 1000 | 1200 | 1400 | |||||||||||||||
| Длина труб, мм | ||||||||||||||||||
| 2000 | 3000 | 4000 | 6000 | 2000 | 3000 | 4000 | 6000 | 9000 | 3000 | 4000 | 6000 | 9000 | 3000 | 4000 | 6000 | |||
| ТН, ТК | М1 | от минус 40 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | от минус 20 до плюс 300 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ХК | М3 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | М8 | от минус 70 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М9 | от минус 70 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | М10 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ХН, ХК | М11 | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | от минус 40 до плюс 200 | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | ||
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М12 | от минус 20 до плюс 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| ХН, ХК | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | ||
| КН, КК | — | + | + | + | — | + | + | + | + | — | + | + | — | — | — | + | ||
| ТН, ТК | М17 | от минус 60 до плюс 350 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
| ТН, ТК | М19, М20 | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ХН, ХК | от минус 20 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — | |
| КН, КК | — | + | + | + | — | + | + | + | — | — | + | + | — | — | — | + | ||
| ТН, ТК | М21, М22 | от минус 40 до плюс 300 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ТН, ТК | М23, М24 | от минус 40 до плюс 200 | + | + | + | + | — | + | + | + | + | — | + | + | + | — | — | — |
| ИН, ИК | + | + | + | — | + | + | + | — | — | + | + | — | — | + | + | — | ||
