Холодильники концевые ХК-50, ХК-100
- Описание
- Характеристики
- Отзывы 0
Холодильники концевые для стационарных поршневых оппозитных компрессоров общего назначения предназначены для охлаждения и сепарирования сжатого воздуха от влаги и масла, поступающего после сжатия в цилиндрах поршневого компрессора.
Холодильник концевой эксплуатируется при использовании в качестве охлаждающего теплоносителя технической воды давлением не более 3,0 кгс/см².
Холодильник концевой ХК-50 предназначен для оснащения компрессоров общего назначения типа 2ВМ10-50/8, 2ВМ10-63/9, ВП-50/8.
Холодильник концевой ХК-100 предназначен для оснащения компрессоров общего назначения типа 4ВМ10-100/8, 4ВМ10-100/9, 4ВМ10-120/9.
Производительность концевых холодильников:
- ХК-50 — 50 м³/мин;
ХК-100 — 100 м³/мин.

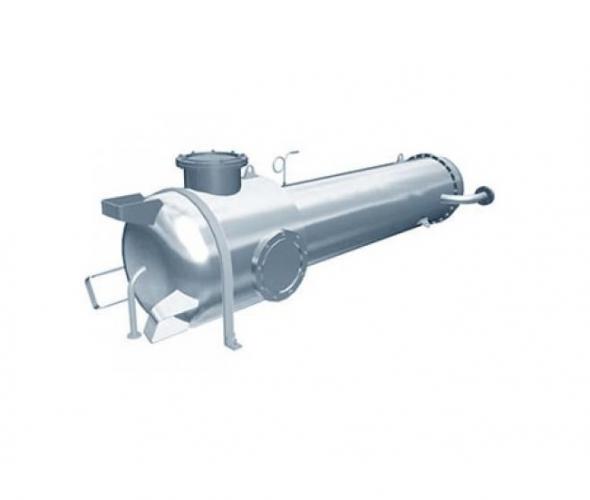

Холодильник концевой
Основные технические характеристики концевых холодильников
|
Наименование параметров |
Значение параметров |
||
|
ХК-50 |
ХК-100 |
||
| Рабочее давление, МПа (кгс/см²): | в корпусе |
0,9 (9) |
0,9 (9) |
| в трубной части |
0,3 (3) |
0,3 (3) |
|
| Температура воздуха, ºС: | на входе |
160 |
160 |
| на выходе |
60 |
60 |
|
| Температура воды на входе, ºС |
25 |
25 |
|
| Поверхность теплообмена, м² |
14 |
34 |
|
| Диаметр и толщина стенки теплообменной трубы, мм |
25х2 |
25х2 |
|
| Емкость, м²: | корпуса |
0,515 |
0,925 |
| трубной части |
0,142 |
0,207 |
|
| Материальное исполнение |
углеродистая сталь |
углеродистая сталь |
|
Срок службы холодильников концевых ХК-50 и ХК-100 не менее 10 лет.
